Sic Wafers 2/3/4/6/8/12 inch 4H-N Loại Z/P/D/R Lớp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | SiC wafers 2/3/4/6/8 Inch Loại nghiên cứu giả sản xuất loại 4H-N |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Material: | SiC | Diameter: | 2/3/4/6/8 inch |
|---|---|---|---|
| Type: | 4H-N/3C/4H-SI/6H-N/6H-SI/HPSI | Polish: | DSP/SSP |
| Làm nổi bật: | Các loại SiC Wafers 4H-N,8 inch SiC Wafers,6 inch SiC Wafers |
||
Mô tả sản phẩm
SiC Wafers 2/3/4/6/8 inch 4H-N Type Z/P/D/R Chất lượng cao
1. Tóm lại
Các loại Wafer SiC chất lượng cao của chúng tôicó sẵn trong các kích thước từ 2 đến 12 inch, được thiết kế cho các ứng dụng bán dẫn tiên tiến.chúng tôi là một trong số ít các nhà sản xuất có khả năng sản xuất các tấm SiC 8 inchCam kết của chúng tôi với chất lượng cao và công nghệ tiên tiến làm cho chúng tôi khác biệt trong ngành công nghiệp bán dẫn.
2. Mô tả sản phẩm và công ty
2Mô tả sản phẩm:
của chúng taSiC Wafers 2/3/4/6/8 inch 4H-N Type Z/P/D/R Chất lượng caođược thiết kế để đáp ứng các tiêu chuẩn nghiêm ngặt của các phòng thí nghiệm nghiên cứu và các nhà máy bán dẫn.
- Điện tử điện cho xe điện và hệ thống năng lượng tái tạo
- Thiết bị RF và vi sóng cho viễn thông
- Ứng dụng nhiệt độ cao và công suất cao trong lĩnh vực hàng không vũ trụ và công nghiệp
2.2 Mô tả công ty:
Công ty của chúng tôi (ZMSH)đã tập trung vào lĩnh vực Sapphire chohơn 10 nămChúng tôi có rất nhiều kinh nghiệm trongSản phẩm tùy chỉnhChúng tôi cũng thực hiện thiết kế tùy chỉnh và có thể là OEM.ZMSHsẽ là sự lựa chọn tốt nhất xem xét cả giá cả và chất lượng.Cảm thấy tự do để tiếp cận!
3Ứng dụng
Tự mở ra tiềm năng của các dự án nghiên cứu và phát triển của bạn vớicủa chúng ta SiC Wafers chất lượng cao 2/3/4/6/8 inch 4H-N Type Z/P/D/R GradeĐược thiết kế đặc biệt cho các ứng dụng bán dẫn tiên tiến, chất nền nghiên cứu cấp của chúng tôi cung cấp chất lượng và độ tin cậy đặc biệt.
- Máy laser:Các chất nền SiC cho phép sản xuất các đèn diode laser công suất cao hoạt động hiệu quả trong các khu vực ánh sáng UV và xanh.Tính dẫn nhiệt và độ bền tuyệt vời của chúng làm cho chúng lý tưởng cho các ứng dụng đòi hỏi hiệu suất đáng tin cậy trong điều kiện khắc nghiệt.
- Điện tử tiêu dùng:Các chất nền SiC cải thiện các IC quản lý năng lượng, cho phép chuyển đổi năng lượng hiệu quả hơn và tuổi thọ pin dài hơn.cho phép sạc nhỏ hơn và nhẹ hơn trong khi duy trì hiệu suất cao.
- Pin trên xe điện: Các chất nền SiC cải thiện hiệu quả năng lượng và mở rộng phạm vi lái xe. Ứng dụng của chúng trong cơ sở hạ tầng sạc nhanh hỗ trợ thời gian sạc nhanh hơn, tăng sự tiện lợi cho người dùng EV.

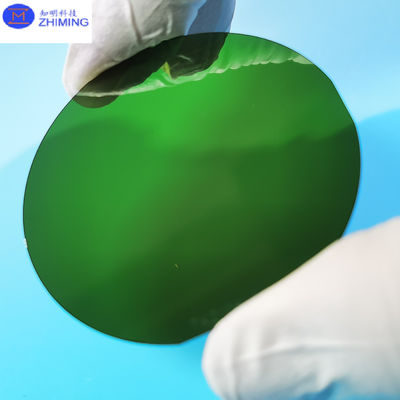

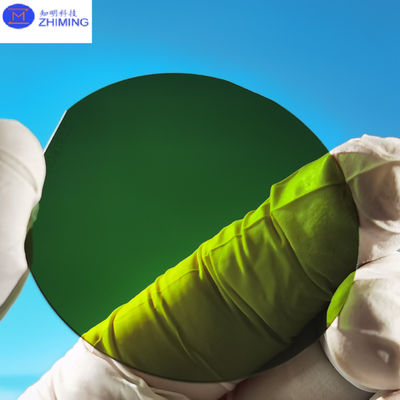

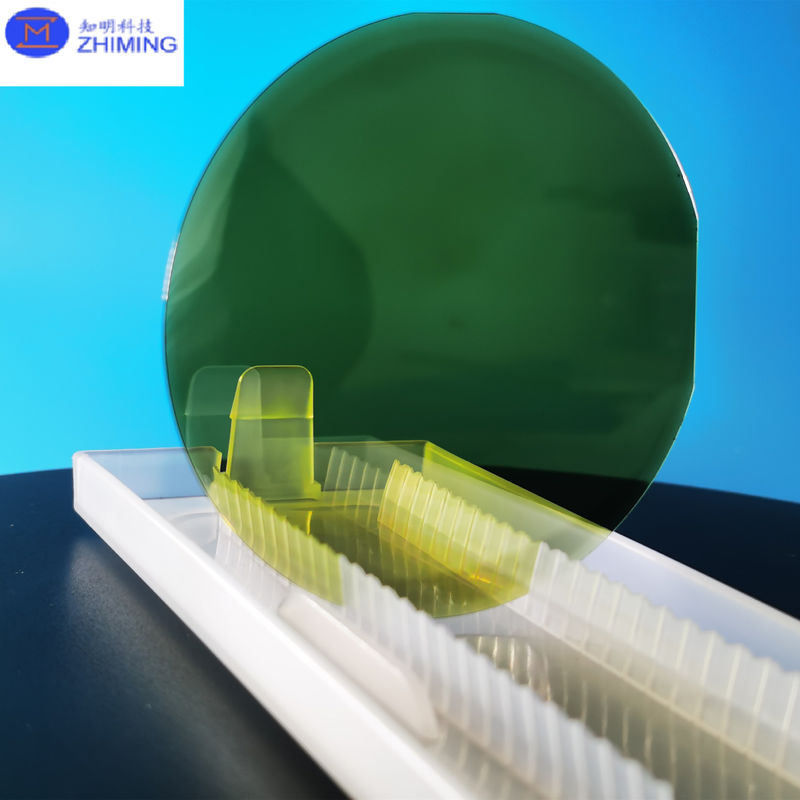

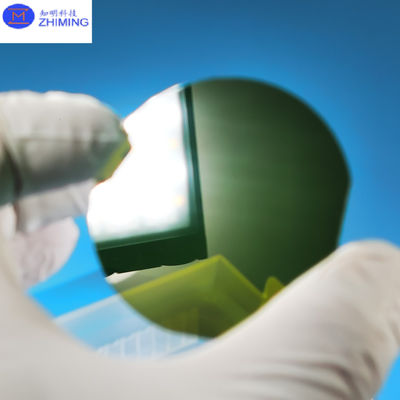

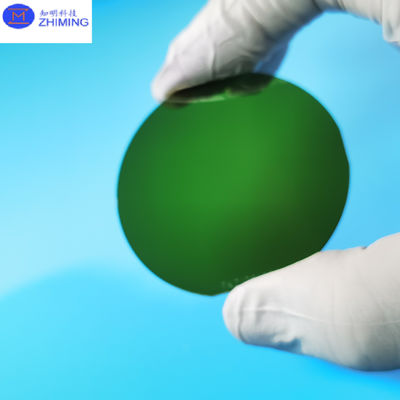

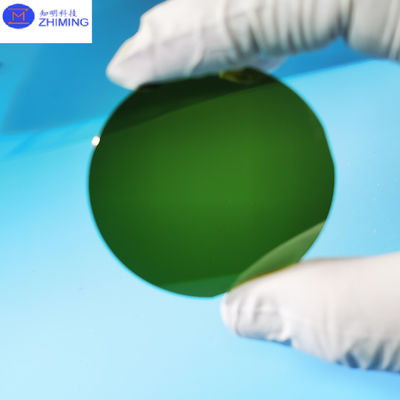

4. Hiển thị sản phẩm - ZMSH
5. SiC Wafer đặc điểm kỹ thuật
| Tài sản | 4H-SiC, tinh thể đơn | 6H-SiC, tinh thể đơn |
| Các thông số lưới | a=3,076 Å c=10,053 Å | a=3.073 Å c=15.117 Å |
| Chuỗi xếp chồng lên nhau | ABCB | ABCACB |
| Độ cứng Mohs | ≈9.2 | ≈9.2 |
| Mật độ | 3.21 g/cm3 | 3.21 g/cm3 |
| Therm. hệ số mở rộng | 4-5×10-6/K | 4-5×10-6/K |
| Chỉ số khúc xạ @750nm |
không = 2.61 ne = 2.66 |
không = 2.60 ne = 2.65 |
| Hằng số dielectric | c~9.66 | c~9.66 |
| Độ dẫn nhiệt (loại N, 0,02 ohm.cm) |
a~ 4.2 W/cm·K@298K c~3.7 W/cm·K@298K |
|
| Khả năng dẫn nhiệt (nửa cách nhiệt) |
a ~ 4,9 W/cm·K@298K c~3.9 W/cm·K@298K |
a~4,6 W/cm·K@298K c~3.2 W/cm·K@298K |
| Băng-gap | 3.23 eV | 3.02 eV |
| Điện trường phá vỡ | 3-5×106V/cm | 3-5×106V/cm |
| Tốc độ trôi dạt bão hòa | 2.0×105m/s | 2.0×105m/s |
6Các câu hỏi thường gặp
6.1 A:Các wafer SiC có sẵn ở kích thước nào?
Q: Các chất nền SiC có sẵn trong nhiều loạiChúng tôi có khả năng sản xuất các kích thước tùy chỉnh khác cũng có thể có sẵn dựa trên các yêu cầu ứng dụng cụ thể.
6.2 A:Các wafer SiC thường được sử dụng trong các ứng dụng nào?
Q: Tăng điện áp phá vỡ, dẫn nhiệt tốt hơn, băng tần rộng hơn.
6.3 A:Tôi có thể lấy miếng bánh SiC phù hợp với khách hàng không?
Q: Chắc chắn! Chúng tôi đã sản xuất các sản phẩm tùy chỉnh trong hơn 10 năm; vui lòng liên hệ với chúng tôi để chia sẻ các yêu cầu với chúng tôi.
