8 inch 4H-N SiC Wafer, Độ dày 500 ± 25μm hoặc tùy chỉnh, N-Doped, Dummy,Sản xuất, Nghiên cứu

8 inch 4H-N loại SiC Wafer của bản tóm tắt

Các 8-inch 4H-N loại Silicon Carbide (SiC) wafer đại diện cho một vật liệu tiên tiến được sử dụng rộng rãi trong điện tử công suất và các ứng dụng bán dẫn tiên tiến.đặc biệt là đa dạng 4H, được đánh giá cao vì tính chất vật lý và điện vượt trội của nó, bao gồm băng tần rộng 3,26 eV, độ dẫn nhiệt cao và điện áp phá vỡ đặc biệt.Những đặc điểm này làm cho nó lý tưởng cho năng lượng cao, nhiệt độ cao, và các thiết bị tần số cao.

CácTiêu thụ doping loại Nđưa ra các tạp chất hiến tặng như nitơ, tăng khả năng dẫn điện của wafer và cho phép kiểm soát chính xác tính chất điện tử của nó.Sự tăng cường này rất cần thiết để chế tạo các thiết bị điện tiên tiến như MOSFETkích thước wafer 8 inch đánh dấu một cột mốc quan trọng trong công nghệ wafer SiC,cung cấp năng suất và hiệu quả chi phí cao hơn cho sản xuất quy mô lớn, đáp ứng nhu cầu của các ngành công nghiệp như xe điện, hệ thống năng lượng tái tạo và tự động hóa công nghiệp.

8 inch 4H-N loại SiC Wafer của đặc tính

Tính chất cơ bản

1.Kích thước wafer: 8 inch (200 mm), một kích thước tiêu chuẩn cho sản xuất quy mô lớn, thường được sử dụng trong sản xuất các thiết bị bán dẫn hiệu suất cao.

2.Cơ cấu tinh thể: 4H-SiC, thuộc hệ thống tinh thể sáu góc. 4H-SiC cung cấp tính di động điện tử cao và tính dẫn nhiệt tuyệt vời, làm cho nó lý tưởng cho các ứng dụng tần số cao và công suất cao.

3. Loại doping: Loại N (Nitrogen-doped), cung cấp độ dẫn điện phù hợp cho các thiết bị điện, thiết bị RF, thiết bị quang điện tử, v.v.

Electrical Properties

1.Bandgap: 3.23 eV, cung cấp một băng tần rộng đảm bảo hoạt động đáng tin cậy trong môi trường nhiệt độ cao và điện áp cao.

2. Điện tử di động: 800~1000 cm2/V·s ở nhiệt độ phòng, đảm bảo vận chuyển điện tích hiệu quả, phù hợp với các ứng dụng công suất cao và tần số cao.

3- Phạm vi điện bị hỏng.: > 2,0 MV / cm, cho thấy wafer có thể chịu được điện áp cao, làm cho nó phù hợp với các ứng dụng điện áp cao.

Tính chất nhiệt

1. Thermic dẫn điện: 120-150 W/m·K, cho phép phân tán nhiệt hiệu quả trong các ứng dụng mật độ công suất cao, ngăn ngừa quá nóng.

2.Đối số mở rộng nhiệt: 4.2 × 10−6 K−1, tương tự như silicon, làm cho nó tương thích với các vật liệu khác như kim loại, giảm các vấn đề không phù hợp nhiệt.

Tính chất cơ học

1. Khó: SiC có độ cứng Mohs là 9.5, chỉ đứng sau kim cương, làm cho nó rất chống mòn và hư hỏng trong điều kiện cực đoan.

2.Sự thô dẻo bề mặt: Thông thường dưới 1 nm (RMS), đảm bảo bề mặt mịn cho chế biến bán dẫn chính xác cao.

Sự ổn định hóa học

1Chống ăn mòn: Khả năng chống lại axit mạnh, cơ sở và môi trường khắc nghiệt, đảm bảo sự ổn định lâu dài trong điều kiện đòi hỏi.

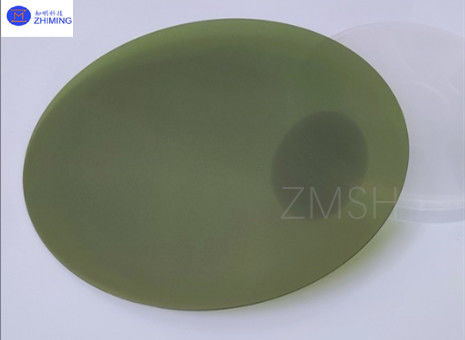

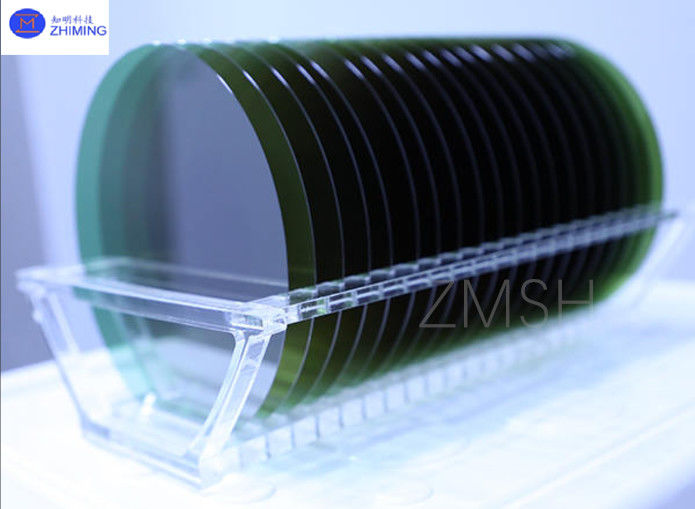

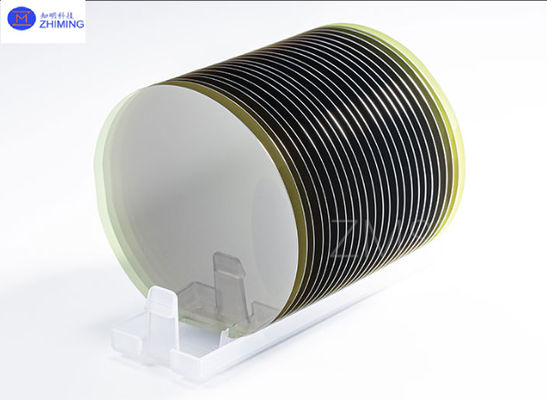

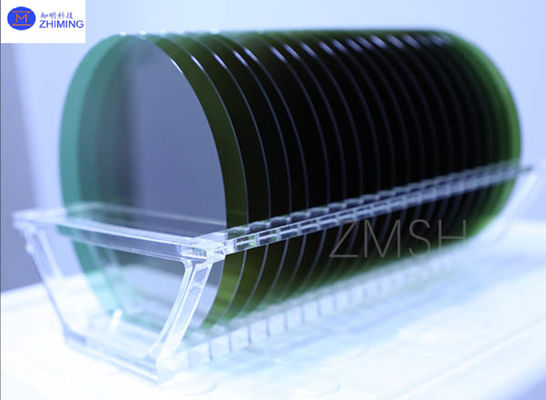

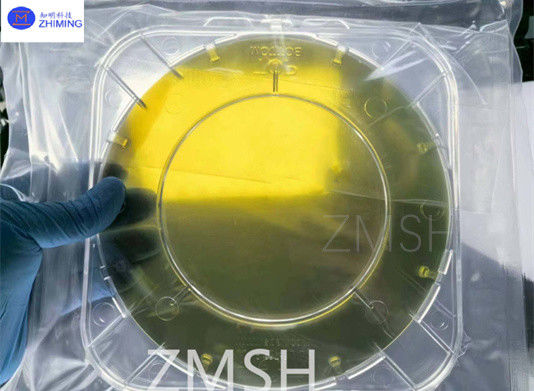

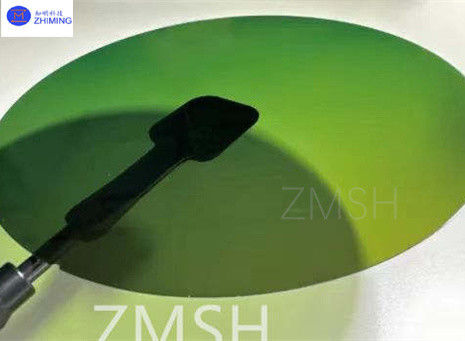

Hình ảnh của SiC Wafer 8 inch 4H-N

Ứng dụng của 8 inch 4H-N loại SiC Wafer

1. Điện tử điện: Được sử dụng rộng rãi trong điện MOSFET, IGBT, Schottky diode, vv, cho các ứng dụng như xe điện, chuyển đổi điện, quản lý năng lượng và sản xuất năng lượng mặt trời.

2.RF và Ứng dụng tần số cao: Được sử dụng trong các trạm cơ sở 5G, truyền thông vệ tinh, hệ thống radar và các ứng dụng tần số cao, công suất cao khác.

3. Optoelectronics: Được sử dụng trong đèn LED màu xanh và cực tím và các thiết bị quang điện tử khác.

4. Điện tử ô tô: Được sử dụng trong các hệ thống quản lý pin xe điện (BMS), hệ thống điều khiển công suất và các ứng dụng ô tô khác.

5Năng lượng tái tạo: Được sử dụng trong các biến tần hiệu suất cao và hệ thống lưu trữ năng lượng, tăng hiệu quả chuyển đổi năng lượng.
