SiC Wafer 12inch 300mm Độ dày 1000±50um 750±25um Prime Dummy Reaserch Grade cho bán dẫn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Chứng nhận: | Rohs |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 11 |
|---|---|
| chi tiết đóng gói: | thùng chứa wafer đơn |
| Thời gian giao hàng: | 2-4 tuần |
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Diameter: | 300mm 12inch | Thickness: | 750μm±15 μm |
|---|---|---|---|
| Wafer Orientation: | Off axis : 4.0° toward <1120 >±0.5° for 4H-N, On axis : <0001>±0.5° for 4H-SI | Micropipe Density: | ≤0.4cm-2 |
| Resistivity: | ≥1E10 Ω·cm | Roughness: | Ra≤0.2 nm |
| Base plane dislocation: | ≤1000 cm-2 | Bao bì: | thùng chứa wafer đơn |
| Làm nổi bật: | Bánh SiC 300mm,Bảng phi SiC bán dẫn,12 inch SiC wafer |
||
Mô tả sản phẩm
SiC wafer 12inch 300mm độ dày 750±25um Prime Dummy Reaserch Grade cho bán dẫn
12 inch SiC wafer
Một 12 inch (300mm)bơm silicon carbide (SiC),với độ dày 750 ± 25 micron, là một vật liệu quan trọng trong ngành công nghiệp bán dẫn do độ dẫn nhiệt đặc biệt, điện áp phá vỡ cao và tính chất cơ học vượt trội.Những tấm này được sản xuất với các kỹ thuật tiên tiến để đáp ứng các yêu cầu nghiêm ngặt của các ứng dụng bán dẫn hiệu suất caoCác tính chất vốn có của SiC làm cho nó lý tưởng cho các thiết bị điện và điện tử nhiệt độ cao, cung cấp hiệu quả và độ bền cao hơn so với các chất bán dẫn dựa trên silicon truyền thống.
Bảng dữ liệu wafer SiC 12 inch
| 12 inch Silicon Carbide (SiC) Thông số kỹ thuật nền | |||||
| Thể loại | Sản xuất ZeroMPD Nhóm ((Hạng Z) |
Sản xuất tiêu chuẩn Nhóm ((P Nhóm) |
Mức độ giả (Độ D) |
||
| Chiều kính | 3 0 0 mm~1305 mm | ||||
| Độ dày | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| Định hướng Wafer | Ngoài trục: 4,0° hướng < 1120 > ± 0,5° cho 4H-N, Trên trục: < 0001> ± 0,5° cho 4H-SI | ||||
| Mật độ ống vi | 4H-N | ≤0,4cm-2 | ≤4cm-2 | ≤ 25cm-2 | |
| 4H-SI | ≤5cm-2 | ≤10cm-2 | ≤ 25cm-2 | ||
| Kháng chất | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| Định hướng phẳng chính | {10-10} ± 5,0° | ||||
| Độ dài phẳng chính | 4H-N | N/A | |||
| 4H-SI | Nhọn | ||||
| Bỏ cạnh | 3 mm | ||||
| LTV/TTV/Bow/Warp | ≤5μm/≤15μm/≤35 μm/≤55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| 1 Độ thô | Polish Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Biến sườn do ánh sáng cường độ cao 1 Bảng hex bằng ánh sáng cường độ cao 1 Các khu vực đa kiểu bằng ánh sáng cường độ cao Bao gồm Carbon thị giác Silicon bề mặt bị trầy xước bởi ánh sáng cường độ cao |
Không có Vùng tích lũy ≤ 0,05% Không có Vùng tích lũy ≤ 0,05% Không có |
Chiều dài tổng cộng ≤ 20 mm, chiều dài đơn ≤ 2 mm Vùng tích lũy ≤0,1% Vùng tích lũy≤3% Vùng tích lũy ≤ 3% Chiều dài tích lũy≤1 × đường kính wafer |
|||
| Các chip cạnh bằng ánh sáng cường độ cao | Không cho phép chiều rộng và chiều sâu ≥ 0,2 mm | 7 được phép, mỗi m ≤ 1 mm | |||
| Sự trật tự vít sợi | ≤ 500 cm-2 | N/A | |||
| Sự dịch chuyển mặt phẳng cơ sở | ≤ 1000 cm-2 | N/A | |||
Ô nhiễm bề mặt silicon bởi ánh sáng cường độ cao |
Không có | ||||
| Bao bì | Các hộp cassette nhiều wafer hoặc thùng chứa một wafer | ||||

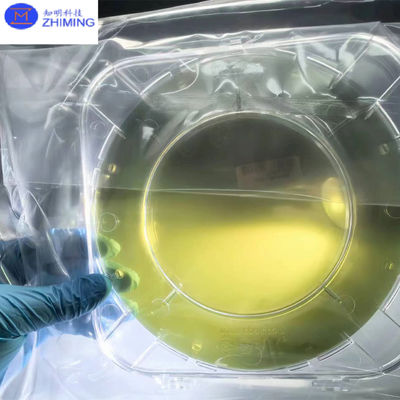

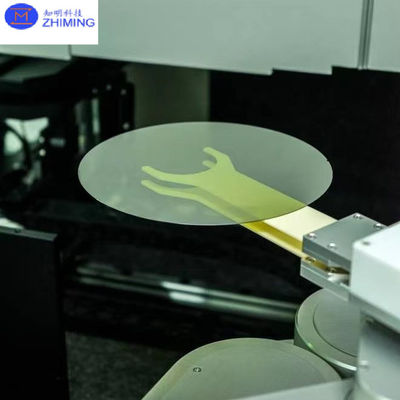

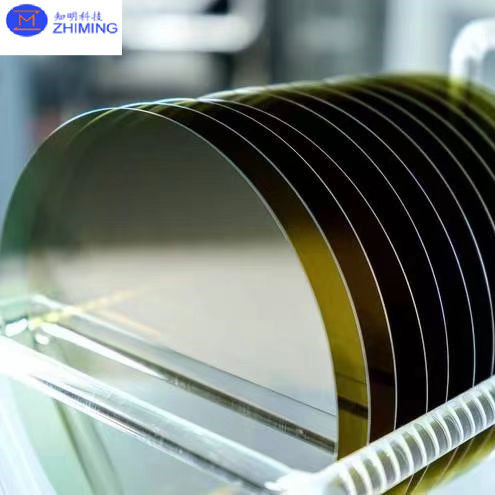

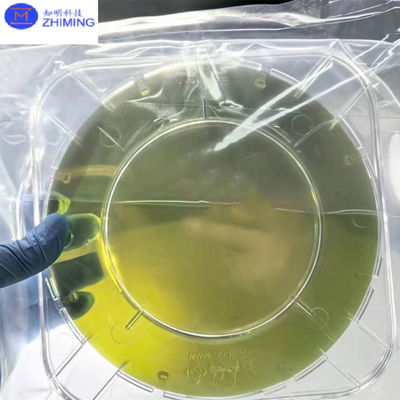

Hình ảnh wafer SiC 12 inch
Tính chất của wafer SiC 12 inch
1Ưu điểm của wafer 12 inch (kích thước lớn):
- 12 inch SiC wafer Tăng hiệu quả sản xuất: Khi kích thước wafer tăng lên, số lượng chip trên mỗi đơn vị diện tích tăng đáng kể, cải thiện đáng kể hiệu quả sản xuất.một wafer 12 inch có thể sản xuất nhiều thiết bị trong cùng một khoảng thời gian, rút ngắn chu kỳ sản xuất.
- 12 inch SiC waferGiảm chi phí sản xuất: Vì một miếng SiC 12 inch duy nhất có thể sản xuất nhiều chip hơn, chi phí sản xuất cho mỗi chip được giảm đáng kể.Các wafer lớn hơn cải thiện hiệu quả của các quy trình như photolithography và lắng đọng màng mỏng, do đó làm giảm tổng chi phí sản xuất.
- Sản lượng cao hơn: Trong khi vật liệu SiC vốn có tỷ lệ khiếm khuyết cao hơn, các tấm vạch lớn hơn cung cấp dung nạp nhiều hơn cho các khiếm khuyết trong quy trình sản xuất, giúp cải thiện năng suất.
2- Phù hợp với các ứng dụng công suất cao:
- 12 inch SiC waferBản thân vật liệu SiC có tính chất tuyệt vời cho nhiệt độ cao, tần số cao, công suất cao và hiệu suất điện áp cao, làm cho nó lý tưởng cho điện tử công suất, điện tử ô tô,và trạm cơ sở 5G, trong số các ứng dụng công suất cao khác. Một tấm vải SiC 12 inch đáp ứng tốt hơn các yêu cầu về hiệu suất và độ tin cậy thiết bị trong các lĩnh vực này.
- 12 inch SiC waferXe điện (EV) và trạm sạc: Các thiết bị SiC, đặc biệt là những thiết bị được làm từ miếng wafer 12 inch, đã trở thành một công nghệ chính trong các hệ thống quản lý pin xe điện (EV),Sạc nhanh DC, và hệ thống chuyển đổi năng lượng. Kích thước wafer lớn hơn có thể đáp ứng các yêu cầu điện năng cao hơn, cung cấp hiệu quả cao hơn và tiêu thụ năng lượng thấp hơn.
3- Phù hợp với xu hướng phát triển ngành:
- 12 inch SiC waferCác quy trình tiên tiến và tích hợp cao hơn: Khi công nghệ bán dẫn tiến bộ, nhu cầu về các thiết bị điện có tích hợp và hiệu suất cao hơn ngày càng tăng,đặc biệt là trong các lĩnh vực như ô tô, năng lượng tái tạo (mặt trời, gió) và lưới điện thông minh.Các wafer SiC 12 inch không chỉ cung cấp mật độ năng lượng cao hơn và độ tin cậy mà còn đáp ứng các thiết kế thiết bị ngày càng phức tạp và yêu cầu kích thước nhỏ hơn.
- Tăng trưởng nhu cầu thị trường toàn cầu: Có nhu cầu toàn cầu ngày càng tăng về năng lượng xanh, phát triển bền vững và truyền tải điện hiệu quả, tiếp tục thúc đẩy thị trường các thiết bị điện SiC.Sự phát triển nhanh chóng của xe điện (EV) và thiết bị điện hiệu quả đã mở rộng ứng dụng các tấm SiC 12 inch.
4Ưu điểm vật chất:
- 12 inch SiC waferVật liệu SiC có độ dẫn nhiệt tuyệt vời, khả năng chống nhiệt độ cao và dung nạp bức xạ.làm cho nó đặc biệt phù hợp với điện áp cao, các ứng dụng công suất cao.
- Các wafer SiC 12 inch cũng có thể hoạt động trên một phạm vi nhiệt độ rộng hơn, điều này rất quan trọng đối với sự ổn định và độ bền của các thiết bị điện tử công suất.
Câu hỏi và câu trả lời
Q: Những lợi thế của việc sử dụng các tấm SiC 12 inch trong sản xuất bán dẫn là gì?
A: Những lợi thế chính của việc sử dụng các tấm SiC 12 inch bao gồm:
- Tăng hiệu quả sản xuất: Mảng lớn hơn cho phép sản xuất nhiều chip hơn trên mỗi đơn vị diện tích, giảm thời gian chu kỳ sản xuất.Điều này dẫn đến thông lượng cao hơn và hiệu quả tổng thể tốt hơn so với các wafer nhỏ hơn.
- Giảm chi phí sản xuất: Một wafer 12 inch duy nhất sản xuất nhiều chip hơn, làm giảm chi phí cho mỗi chip.Các wafer lớn hơn cũng làm tăng hiệu quả của các quy trình như photolithography và lắng đọng màng mỏng.
- Sản lượng cao hơn: Mặc dù vật liệu SiC có xu hướng có tỷ lệ khiếm khuyết cao hơn, nhưng các wafer lớn hơn cho phép dung nạp nhiều hơn cho các khiếm khuyết, cuối cùng giúp cải thiện năng suất.
Hỏi: Những ứng dụng chính của các tấm SiC 12 inch trong các hệ thống công suất cao là gì?
Các tấm SiC A:12 inch đặc biệt phù hợp với các ứng dụng công suất cao như:
- Xe điện (EV) và trạm sạc: Các thiết bị SiC được làm từ miếng wafer 12 inch rất quan trọng cho các hệ thống chuyển đổi điện, hệ thống quản lý pin (BMS),và sạc nhanh DC trong xe điệnKích thước wafer lớn hơn hỗ trợ nhu cầu năng lượng cao hơn, cải thiện hiệu quả và giảm tiêu thụ năng lượng.
- Điện tử điện áp cao và công suất cao: Tính dẫn nhiệt tuyệt vời và khả năng chống nhiệt độ cao của SiC® làm cho các miếng SiC 12 inch lý tưởng cho các thiết bị điện tử công suất cao được sử dụng trong ô tô,năng lượng tái tạo (năng lượng mặt trời), gió), và các ứng dụng lưới thông minh.
Các tấm này đáp ứng nhu cầu ngày càng tăng về các thiết bị điện hiệu quả trong thị trường toàn cầu đang phát triển về năng lượng xanh và công nghệ bền vững.
Tag: 12 inch SiC Wafer SiC Wafer 300mm SiC Wafer
