12inch SiC Wafer Silicon Carbide Wafer 300mm Substrate 750±25um 4H-N Type Orientation 100 Phân loại nghiên cứu sản xuất
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Chứng nhận: | Rohs |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| chi tiết đóng gói: | thùng chứa wafer đơn |
| Thời gian giao hàng: | 2-4 tuần |
| Điều khoản thanh toán: | T/T, |
|
Thông tin chi tiết |
|||
| đa hình: | 4H -SIC 6H- SIC | Chiều kính: | 12 inch 300mm |
|---|---|---|---|
| Khả năng dẫn điện: | N type / Semi-insulating | Tạp chất: | N2 (Nitrogen) V (Vanadi) |
| Định hướng: | Trên trục <0001> Tắt trục <0001> TẮT 4 ° | điện trở suất: | 0.015 ~ 0,03 ohm-cm (4H-N) |
| Mật độ vi ống (MPD): | ≤10/cm2 ~ ≤1/cm2 | TTV: | ≤ 25 m |
| Làm nổi bật: | 4H-N Silicon Carbide wafer,12 inch Silicon Carbide wafer,Vỏ silicon carbide 300mm |
||
Mô tả sản phẩm
12 inch SiC wafer Silicon Carbide wafer 300mm 750±25um 4H-N định hướng loại 100 sản xuất nghiên cứu lớp
Tóm tắt của wafer SiC 12 inch
Mảng Silicon Carbide (SiC) 12 inch này được thiết kế cho các ứng dụng bán dẫn tiên tiến, có đường kính 300mm, độ dày 750±25μm,và định hướng tinh thể loại 4H-N với một đa loại 4H-SiC. Wafer được sản xuất bằng cách sử dụng kỹ thuật sản xuất chất lượng cao để đáp ứng các tiêu chuẩn của môi trường nghiên cứu và sản xuất.nhiệt độ cao, và các thiết bị tần số cao, thường được sử dụng trong các ứng dụng như xe điện (EV), điện tử công suất và công nghệ RF.Các wafer Ưu dược toàn vẹn cấu trúc và các thông số kỹ thuật chính xác đảm bảo năng suất cao trong sản xuất thiết bị, cung cấp hiệu suất tối ưu trong nghiên cứu tiên tiến và các ứng dụng công nghiệp.
Biểu đồ dữ liệu của wafer SiC 12 inch
| 12inch Silicon Carbide (SiC) Substrate Specification | |||||
| Thể loại | Sản xuất ZeroMPD Nhóm ((Hạng Z) |
Sản xuất tiêu chuẩn Nhóm ((P Nhóm) |
Mức độ giả (Độ D) |
||
| Chiều kính | 3 0 0 mm | ||||
| Độ dày | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| Định hướng Wafer | Ngoài trục: 4,0° hướng < 1120 > ± 0,5° cho 4H-N, Trên trục: < 0001> ± 0,5° cho 4H-SI | ||||
| Mật độ ống vi | 4H-N | ≤0,4cm-2 | ≤4cm-2 | ≤ 25cm-2 | |
| 4H-SI | ≤5cm-2 | ≤ 10cm-2 | ≤ 25cm-2 | ||
| Kháng chất | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| Định hướng phẳng chính | {10-10} ± 5,0° | ||||
| Độ dài phẳng chính | 4H-N | N/A | |||
| 4H-SI | Nhọn | ||||
| Bỏ cạnh | 3 mm | ||||
| LTV/TTV/Bow/Warp | ≤5μm/≤15μm/≤35 μm/≤55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| Độ thô | Polish Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Biến sườn do ánh sáng cường độ cao Bảng hex bằng ánh sáng cường độ cao Các khu vực đa kiểu bằng ánh sáng cường độ cao Bao gồm Carbon thị giác Silicon bề mặt bị trầy xước bởi ánh sáng cường độ cao |
Không có Vùng tích lũy ≤ 0,05% Không có Vùng tích lũy ≤ 0,05% Không có |
Chiều dài tổng cộng ≤ 20 mm, chiều dài đơn ≤ 2 mm Vùng tích lũy ≤0,1% Vùng tích lũy≤3% Vùng tích lũy ≤ 3% Chiều dài tích lũy≤1 × đường kính wafer |
|||
| Các chip cạnh bằng ánh sáng cường độ cao | Không cho phép chiều rộng và chiều sâu ≥ 0,2 mm | 7 được phép, mỗi m ≤ 1 mm | |||
| (TSD)Sự trật tự vít sợi | ≤500 cm-2 | N/A | |||
| (BPD)Sự dịch chuyển mặt phẳng cơ sở | ≤1000 cm-2 | N/A | |||
| Sbề mặt iliconÔ nhiễm bởi ánh sáng cường độ cao | Không có | ||||
| Bao bì | Các hộp cassette nhiều wafer hoặc thùng chứa một wafer | ||||
| Ghi chú: | |||||
| 1 Giới hạn khiếm khuyết áp dụng cho toàn bộ bề mặt wafer ngoại trừ khu vực loại trừ cạnh. Các vết trầy xước chỉ nên được kiểm tra trên mặt Si. 3 Dữ liệu trật tự chỉ từ các tấm miếng khắc KOH. |
|||||

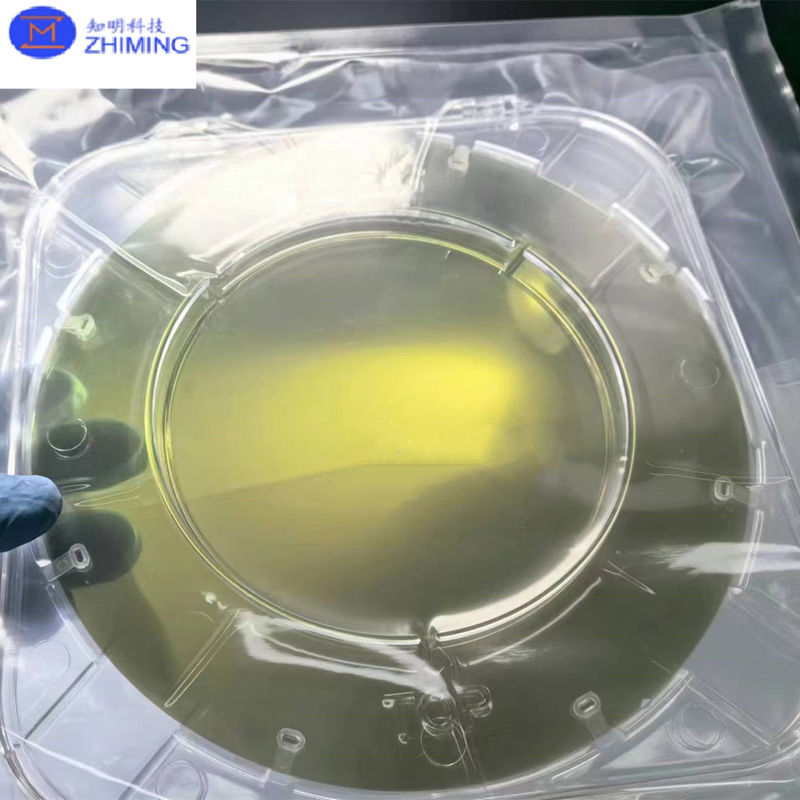

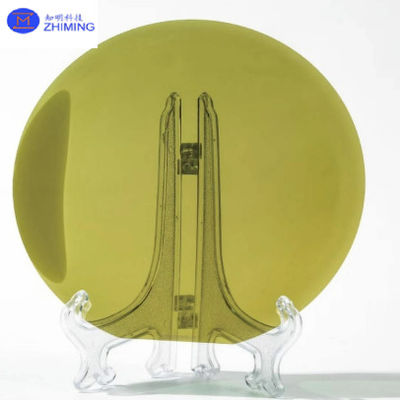

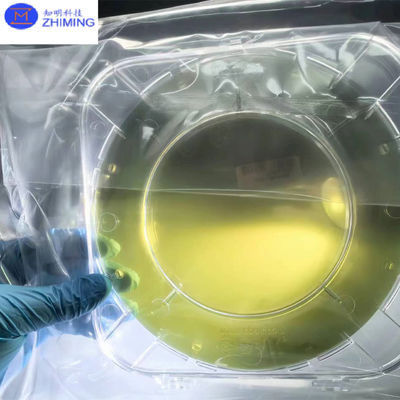

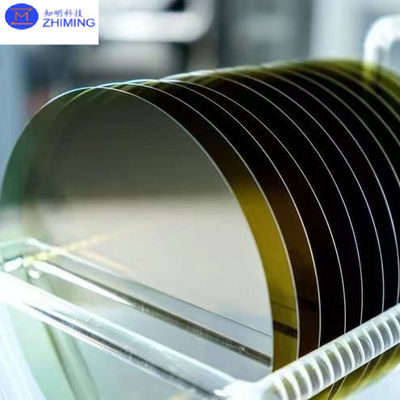

Hình ảnh của một chiếc wafer SiC 12 inch.
Tính chất của miếng wafer SiC 12 inch
1.Tính chất của SiC:
- Phạm vi rộng: SiC có băng tần rộng (~ 3,26 eV), cho phép nó hoạt động ở điện áp, nhiệt độ và tần số cao hơn so với silicon truyền thống (Si).
- Độ dẫn nhiệt cao: Tính dẫn nhiệt của SiC cao hơn nhiều so với silicon (khoảng 3,7 W / cm · K), làm cho nó phù hợp với các ứng dụng công suất cao, nơi phân tán nhiệt là rất quan trọng.
- Điện áp chia cắt cao: SiC có thể xử lý điện áp cao hơn nhiều (lên đến 10 lần cao hơn silicon), làm cho nó lý tưởng cho điện tử công suất, chẳng hạn như bóng bán dẫn điện và đèn diode.
- Điện tử di chuyển cao: Tính di động của electron trong SiC cao hơn so với silicon truyền thống, góp phần tăng thời gian chuyển đổi nhanh hơn trong các thiết bị điện tử.
2.Tính chất cơ học:
- Độ cứng cao: SiC rất cứng (khó của Mohs là 9), góp phần vào khả năng chống mòn của nó nhưng cũng làm cho nó khó xử lý và máy.
- Chứng cứng: Nó có mô-đun Young cao, có nghĩa là nó cứng hơn và bền hơn so với silicon, làm tăng độ bền của nó trong các thiết bị.
- Độ mỏng: SiC mỏng hơn silicon, điều quan trọng cần xem xét trong quá trình chế biến wafer và sản xuất thiết bị.
Ứng dụng của miếng wafer SiC 12 inch
Các tấm SiC 12 inch chủ yếu được sử dụng trong điện tử công suất hiệu suất cao, bao gồm cả MOSFET, diode và IGBT, cho phép chuyển đổi năng lượng hiệu quả trong các ngành công nghiệp nhưXe điện,năng lượng tái tạo, vàhệ thống điện công nghiệpSiC ′ dẫn nhiệt cao, băng tần rộng và khả năng chịu nhiệt độ cao làm cho nó lý tưởng cho các ứng dụng trongĐiện tử ô tô,Máy biến đổi công suất, vàhệ thống năng lượng công suất cao. Sử dụng trongthiết bị RF tần số caovàHệ thống truyền thông vi sóngcũng làm cho nó rất quan trọng cho hệ thống viễn thông, hàng không vũ trụ và radar quân sự.
Ngoài ra, các tấm SiC được sử dụng trongLED và optoelectronics, phục vụ như chất nền chođèn LED màu xanh và tia UV, rất quan trọng cho ánh sáng, hiển thị và khử trùng.cảm biến nhiệt độ cao,thiết bị y tế, vàHệ thống điện vệ tinhVới vai trò ngày càng tăng của nó tronglưới thông minh,lưu trữ năng lượng, vàPhân phối điện, SiC đang giúp cải thiện hiệu quả, độ tin cậy và hiệu suất trên một loạt các ứng dụng.
Câu hỏi và câu trả lời của Wafer SiC 12 inch
1.Một miếng SiC 12 inch là gì?
Trả lời: Một tấm ván SiC 12 inch là một chất nền silicon carbide (SiC) có đường kính 12 inch, chủ yếu được sử dụng trong ngành công nghiệp bán dẫn, đặc biệt là cho công suất cao, nhiệt độ cao,và các ứng dụng tần số caoCác vật liệu SiC được sử dụng rộng rãi trong điện tử điện, điện tử ô tô và các thiết bị chuyển đổi năng lượng do tính chất điện, nhiệt và cơ học tuyệt vời của chúng.
2.Ưu điểm của một tấm vải SiC 12 inch là gì?
Trả lời: Những lợi thế của một tấm ván SiC 12 inch bao gồm:
- Độ ổn định ở nhiệt độ cao: SiC có thể hoạt động ở nhiệt độ lên đến 600 °C hoặc cao hơn, cung cấp hiệu suất nhiệt độ cao tốt hơn các vật liệu silicon truyền thống.
- xử lý công suất cao: SiC có thể chịu được điện áp và dòng điện cao, làm cho nó phù hợp với các ứng dụng công suất cao như quản lý pin xe điện và nguồn điện công nghiệp.
- Độ dẫn nhiệt cao: SiC có độ dẫn nhiệt cao hơn đáng kể so với silicon, giúp phân tán nhiệt tốt hơn, cải thiện độ tin cậy và hiệu quả của thiết bị.
