Lithium Niobate (LiNbO3) Y-Waveguide Modulator / Low Vπ 3.5V / High PER 25dB / Tương thích với FOG, FOCT, Truyền thông lượng tử

Bảng giới thiệu sản phẩm

Y-waveguide modulator là một thiết bị quang học tích hợp đa chức năng kết hợp các chức năng khác nhau như bắt đầu phân cực, hướng sóng, phân chia chùm tia, kết hợp chùm tia,và điều chế pha.

Nó là một thành phần quang điện tử cốt lõi trong các hệ thống cảm biến sợi can thiệp, chẳng hạn như kính quay sợi quang và biến áp dòng sợi quang.

Máy điều chế dẫn sóng Y sử dụng quy trình trao đổi proton để chế tạo các đường dẫn sóng quang mất mát thấp với tỷ lệ tuyệt chủng phân cực cao trên các wafer niobate lithium.Một bộ phim mỏng kim loại được lắng đọng trên đầu dẫn sóng để tạo ra cấu trúc điện cực điều chế.

The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.

Nguyên tắc hoạt động

Chia và kết hợp ánh sáng

Một đường dẫn sóng quang học hình chữ Y chia ánh sáng đến thành hai đường dẫn. Sau khi đi qua các cánh tay đường dẫn sóng, ánh sáng tái kết hợp.

Chuyển pha do điện áp

Các điện cực được đặt gần đường dẫn sóng áp dụng điện áp. Điện áp này làm thay đổi một chút chỉ số khúc xạ của tinh thể LiNbO3, tạo ra sự khác biệt pha giữa hai đường dẫn ánh sáng.

Khả năng phát ra dựa trên nhiễu

Khi ánh sáng tái kết hợp, sự khác biệt pha quyết định liệu ánh sáng đầu ra sẽ sáng hơn hay mờ hơn.Vπ) có thể hoàn toàn chuyển đèn từ "động" sang "tắt". "

Sự ổn định phân cực

Tích hợp với sợi duy trì phân cực để đảm bảo ánh sáng di chuyển trong trạng thái phân cực cố định, rất quan trọng cho các phép đo chính xác.

Khả năng chống nhiệt độ

Tính ổn định của LiNbO3® cho phép hiệu suất nhất quán ngay cả ở nhiệt độ cực đoan (-45 ° C đến + 85 ° C).

Ứng dụng

Máy quay bằng sợi quang (FOG)

Phục vụ như là thành phần cốt lõi trong hệ thống định vị quán tính, cho phép phát hiện vận tốc góc dưới milliradian thông qua điều chế pha chính xác.

Lý tưởng cho các phương tiện hàng không vũ trụ và tự trị, với mức tiêu thụ năng lượng thấp đáp ứng các hạn chế năng lượng nghiêm ngặt trong vệ tinh và máy bay không người lái.

Thiết bị cảm biến dòng điện thông minh

Cho phép đo lường điện áp cao thụ động trong các bộ biến áp dòng quang (FOCT), chống nhiễu điện trường trên 100 kV để giám sát lưới điện và phát hiện lỗi thời gian thực,phù hợp với IEC 60044-8.

Truyền thông lượng tử và cảm biến

Hỗ trợ điều chế trạng thái photon với tốc độ GHz trong các hệ thống phân phối khóa lượng tử (QKD), tương thích với môi trường lạnh (-196 °C) cho các máy dò photon đơn siêu dẫn.

Truyền thông quang học tốc độ cao

Cung cấp băng thông RF DC-40 GHz cho 5G sóng milimeter fronthaul và liên kết quang tử vi sóng, kết hợp với mất mát thấp (< 0,5 dB)ber (MFD ≈ 5,3 μm).

Thông số kỹ thuật

Chúng tôi có thể cung cấp các mô hình tiêu chuẩn sau đây của các sản phẩm Y-waveguide modulator:

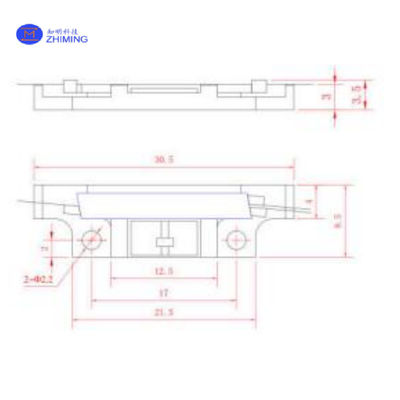

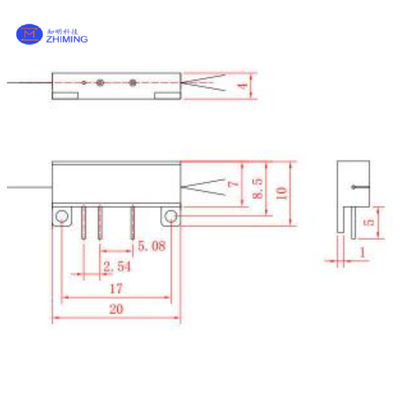

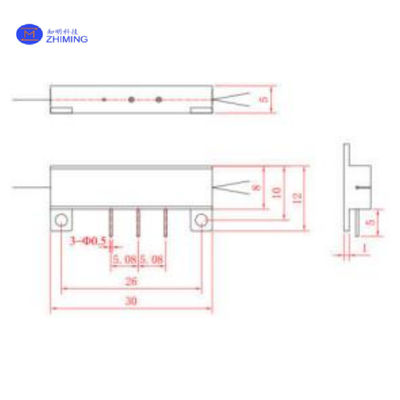

Sơ đồ cơ khí
