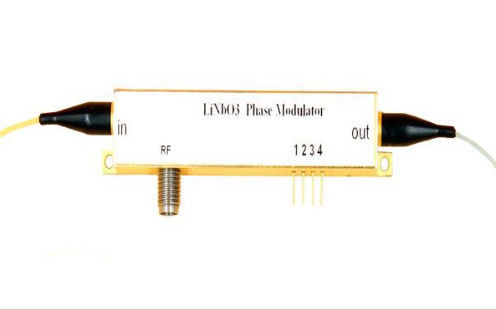

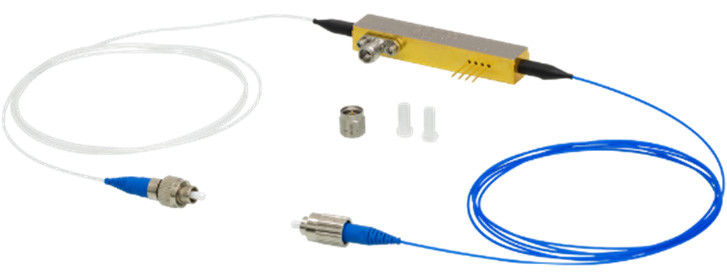

Phân chế pha Lithium Niobate đa băng tần 40 GHz
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | Bộ điều chế pha lithium niobate đa băng tần 40 GHz |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 2 |
|---|---|
| Giá bán: | undetermined |
| chi tiết đóng gói: | nhựa xốp＋thùng carton |
| Thời gian giao hàng: | 2-4 tuần |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 CÁI / Tuần |
|
Thông tin chi tiết |
|||
| Mất mát trở lại quang học: | 40 DB | Công suất đầu vào quang học (chế độ phi thường): | 100 mW |
|---|---|---|---|
| Công suất đầu vào quang học (chế độ thông thường): | 10mwb | Băng thông E/O (-3 dB): | 35 GHz |
| dải tần hoạt động: | DC đến 1 MHz ((Thông thường) | Định hướng tinh thể: | cắt chữ Z |
| Làm nổi bật: | Phong cách Lithium Niobate 40 GHz,Máy điều chế pha Lithium Niobate đa băng tần |
||
Mô tả sản phẩm
Phân chế pha Lithium Niobate đa băng tần 40 GHz
Tóm tắt
Lithium Niobate Multi-Band 40 GHz (LiNbO3) Phase Modulator là một thiết bị điện quang hiệu suất cao được thiết kế cho truyền thông quang học tốc độ cao, quang học lượng tử, quang học vi sóng,và xử lý tín hiệu quang học tiên tiếnNó cho phép kiểm soát chính xác giai đoạn của tín hiệu quang học bằng cách áp dụng tín hiệu RF (tần số vô tuyến) bên ngoài, làm cho nó trở thành một thành phần quan trọng trong các hệ thống quang học hiện đại.
Tận dụng các tính chất quang điện vượt trội của lithium niobate, bộ điều chế pha này hỗ trợ hoạt động đa băng tần,cho phép điều chế hiệu quả trên một phạm vi sóng quang và tần số RF rộngKhả năng hoạt động ở tần số lên đến 40 GHz làm cho nó lý tưởng cho các ứng dụng yêu cầu điều chế tín hiệu cực nhanh và biến dạng tín hiệu thấp.
Nguyên tắc hoạt động
Máy điều chế pha lithium niobate 40 GHz hoạt động dựa trên hiệu ứng Pockels, mô tả sự thay đổi chỉ số khúc xạ của vật liệu để đáp ứng một trường điện được áp dụng bên ngoài.Bằng cách tích hợp một điện cực vi sóng vào một đường dẫn sóng lithium niobate, thiết bị điều chỉnh hiệu quả giai đoạn của tín hiệu quang được truyền.
Ánh sáng đầu vào:Một tín hiệu laser sóng liên tục (CW) được tiêm vào đường dẫn sóng quang học của modulator.
Ứng dụng tín hiệu RF:Một tín hiệu RF tần số cao (lên đến 40 GHz) được áp dụng cho điện cực của modulator, gây ra sự thay đổi nhanh chóng trong chỉ số khúc xạ của đường dẫn sóng niobate lithium.
Phong độ điều chỉnh:Sóng quang trải qua một sự thay đổi pha tỷ lệ thuận với điện áp RF được áp dụng, cho phép điều chế pha chính xác của tín hiệu quang học.
Tín hiệu đầu ra:Các tín hiệu quang học pha điều chế ra khỏi thiết bị, mang thông tin mã hóa có thể được sử dụng cho các giao tiếp tốc độ cao và các ứng dụng quang học tiên tiến.
Các đặc điểm chính
Bộ điều chế pha Lithium Niobate đa băng tần 40 GHz có một số tính năng tiên tiến, bao gồm:
băng thông cao: Hỗ trợ điều chế lên đến 40 GHz, phù hợp với truyền thông quang học tốc độ cao.
Khả năng tương thích đa băng tần: Hoạt động hiệu quả trên nhiều băng tần quang học, bao gồm băng tần C (1530-1565 nm) và băng tần L (1565-1625 nm).
Mất đầu vào thấp: Cung cấp hiệu quả truyền quang cao với sự suy giảm tín hiệu tối thiểu.
Độ tuyến tính cao và biến dạng thấp: đảm bảo sự suy giảm tín hiệu tối thiểu,làm cho nó lý tưởng cho các định dạng điều chế tiên tiến như QPSK (Quadrature Phase Shift Keying) và QAM (Quadrature Amplitude Modulation).
Hiệu suất ổn định và đáng tin cậy: Lithium niobate được biết đến với sự ổn định nhiệt và cơ học tuyệt vời, đảm bảo hoạt động đáng tin cậy trong các điều kiện môi trường khác nhau.
Thiết kế nhỏ gọn và nhẹ: Cho phép tích hợp dễ dàng vào các hệ thống truyền thông quang học và quang tử.
Ứng dụng
Truyền thông quang học
Được sử dụng trong các hệ thống truyền thông quang hợp cho truyền dữ liệu tốc độ cao trong 400G, 800G và hơn thế nữa.
Hỗ trợ các chương trình điều chế tiên tiến như PM-QPSK (Polarization Multiplexed Quadrature Phase Shift Keying) và QAM (Quadrature Amplitude Modulation) để tối đa hóa hiệu quả quang phổ.
Thành phần quan trọng trong các bộ truyền quang cho hệ thống đa phân vùng bước sóng mật (DWDM).
Phương pháp quang học lượng tử & Truyền thông lượng tử
Điều cần thiết để tạo ra và thao tác trạng thái lượng tử của ánh sáng trong hệ thống Quân tử Key Distribution (QKD).
Được sử dụng trong xử lý thông tin lượng tử để điều khiển pha quang chính xác.
Hỗ trợ tạo photon phức tạp và các thí nghiệm lượng tử nhạy pha.
Photonics vi sóng & xử lý tín hiệu RF
Cho phép hệ thống RF trên sợi (RFoF), nơi tín hiệu tần số cao được vận chuyển qua sợi quang với mức mất mát tối thiểu.
Được sử dụng trong ăng-ten mảng quang pha để hình thành chùm trong truyền thông vệ tinh và hệ thống radar.
Điều này giúp chuyển đổi tín hiệu lên và xuống trong các liên kết quang tử vi sóng.
Kích thước quang học và đo lường
Được sử dụng trong các máy quay sợi quang (FOG) để đo quay chính xác.
Được sử dụng trong can thiệp quang học độ phân giải cao cho các ứng dụng đo lường và quang phổ.
Cải thiện cảm biến sợi quang phân tán để giám sát sức khỏe cấu trúc và cảm biến môi trường.
Thông số kỹ thuật
| LNP6118 | ||||
| Hình ảnh Thông số kỹ thuật | Khoảng phút | Thông thường | Tối đa | |
| Hoạt động Độ dài sóng | 1260 nm | / | 1625 nm | |
| Nhập Mất tiền ((1310 nm) | / | 5.0 dB | 5.5dB | |
| Nhập Mất tiền 1550 nm) | / | 4.0 dB | 4.5 dB | |
| Hình ảnh Trở lại Mất | 40 dB | / | / | |
| Hình ảnh Nhập Sức mạnh (Thật sự) Chế độ) | / | / | 100 mW | |
| Hình ảnh Nhập Sức mạnh (Thông thường) chế độ) | / | / | 10mWb | |
| RF Máy điện Thông số kỹ thuật | Khoảng phút | Thông thường | Tối đa | |
| E/O Dải băng thông (-3 dB) | / | 35 GHz | / | |
| Hoạt động Tần số Phạm vi | DC đến 40 GHz ((Đối thiểu) | |||
| RF Vπ(@10 GHz) | / | 7.0V | / | |
| RF Vπ(@30 GHz) | / | 8.5V | 9.5V | |
| S11 ((DC) đến 25 GHz) | / | - 12 dB | - 10 dB | |
| S11(25 đến 40 GHz) | / | -8 dB | -6 dB | |
| RF Cảng Nhập Sức mạnh | / | / | 24 dBm | |
| Tần số thấp Máy điều chế Thông số kỹ thuật | Khoảng phút | Thông thường | Tối đa | |
| Hoạt động Tần số Phạm vi | DC đến 1 MHz ((Thông thường) | |||
| Vπ(@1 kHz) | / | 10V | / | |
| Hoạt động Nhiệt độ | 0°C | / | 70C | |
| Lưu trữ Nhiệt độ | -40C | / | 85C | |
| Máy móc Thông số kỹ thuật | ||||
| Thạch tinh Định hướng | Z-Cut | |||
| RF Bộ kết nối | Phụ nữ 1,85 mm ((V) | |||
| Sợi Loại | Input:PANDA Polarization duy trì Khả năng phát ra:SMF-28 Single Mode |
|||
| Sợi Bộ kết nối | 2.0 mm Chìa khóa hẹp FC/PC | |||
| Sợi Chất chì Chiều dài | 1.5m ((type.) | |||
| Sợi áo khoác | 0900 μm Loose Tube | |||
| tSMF-28 là nhãn hiệu đã đăng ký của Corning Incorporated. | ||||
Sơ đồ cơ khí
