12 inch SiC Wafer 300mm Silicon Carbide wafer Chất dẫn Dummy Grade N-Type
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | phiến ngọc bích |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 25 |
|---|---|
| Thời gian giao hàng: | 4-6 tuần |
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Vật liệu: | tấm silic cacbua | Thickness: | 3mm(other Thickness Ok) |
|---|---|---|---|
| Surface: | DSP | TTV: | ＜15um |
| BOW: | ＜20um | Làm cong: | ＜30um |
| Dia: | 12inch 300mm | ||
| Làm nổi bật: | 12 inch SiC wafer,SiC Wafer chất lượng giả dẫn |
||
Mô tả sản phẩm
12 inch SiC Wafer 300mm Silicon Carbide wafer Chất dẫn Dummy Grade N-Type
Tóm tắt
Silicon carbide (SiC), là một vật liệu bán dẫn băng tần rộng thế hệ thứ ba, có tính chất vượt trội như độ bền trường phân hủy cao (> 30 MV / cm), dẫn nhiệt tuyệt vời (> 1,500 W/m·K), và tính di động điện tử cao. Những thuộc tính này làm cho SiC rất quan trọng cho các ứng dụng tiên tiến trong 5G, xe điện (EV) và năng lượng tái tạo.việc thông quaCác miếng bột SiC 12 inch(còn được gọi làCác miếng bạch cầu SiC 300mm) đóng một vai trò quan trọng trong việc tăng sản lượng và giảm chi phí.Bánh SiC đường kính lớnkhông chỉ hỗ trợ năng suất thiết bị cao hơn và cải thiện hiệu suất mà còn cho phép mộtGiảm chi phí hàng năm 15% -20%(theo dữ liệu của Yole), đẩy nhanh việc thương mại hóa các giải pháp dựa trên SiC.
Ưu điểm chính:
- Hiệu quả năng lượng wafer SiC 12 inch: Các thiết bị dựa trên SiC giảm tiêu thụ năng lượng lên đến 70% so với silicon trong các ứng dụng điện áp cao / hiện tại.
- 12 inch SiC waferQuản lý nhiệt: Hoạt động ổn định ở ** 200 °C + ** trong môi trường ô tô và hàng không vũ trụ.
- 12 inch SiC waferTích hợp hệ thống: Cho phép các yếu tố hình thức nhỏ hơn 50% -80% cho các mô-đun điện, giải phóng không gian cho các thành phần bổ sung.
Company Introduction
Công ty của chúng tôi, ZMSH, đã là một người chơi nổi bật trong ngành công nghiệp bán dẫn trong hơn một thập kỷ, tự hào một đội ngũ chuyên nghiệp của các chuyên gia nhà máy và nhân viên bán hàng.Chúng tôi chuyên cung cấp tùy chỉnhWafer sapphirevàBánh SiCcác giải pháp, bao gồm12 inch SiC wafersvàCác miếng bạch cầu SiC 300mm, để đáp ứng nhu cầu đa dạng của khách hàng trên các lĩnh vực công nghệ cao.Các sản phẩm vải SiC chất lượng caovới giá cả cạnh tranh và hiệu suất đáng tin cậy.Chúng tôi cam kết đảm bảo sự hài lòng của khách hàng ở mọi giai đoạn và mời bạn liên hệ với chúng tôi để biết thêm thông tin hoặc thảo luận về các yêu cầu cụ thể của bạn.
Các thông số kỹ thuật của silicon wafer
| Parameter | Thông số kỹ thuật | Giá trị điển hình | Chú ý |
|---|---|---|---|
| Chiều kính | 300 mm ± 50 μm | Tiêu chuẩn SEMI M10 | Tương thích với ASML, AMAT và các công cụ epitaxial |
| Loại tinh thể | 6H-SiC (phát chất chính) / 4H-SiC | - | 6H thống trị các ứng dụng tần số cao / điện áp cao |
| Loại doping | Loại N/loại P | Loại N (1-5 mΩ·cm) | Loại P: 50-200 mΩ·cm (sử dụng đặc biệt) |
| Độ dày | 1000 μm (tiêu chuẩn) | 1020 μm | Các tùy chọn làm mỏng xuống còn 100 μm (MEMS) |
| Chất lượng bề mặt | Mức độ sạch tiêu chuẩn RCA | ≤50 Å RMS | Thích hợp cho sự phát triển biểu tràng của MOCVD |
| Mật độ khiếm khuyết | Micropipes/Dislocations | < 1.000 cm−2 | Tấm sơn bằng laser làm giảm các khiếm khuyết (sản lượng > 85%) |
Ứng dụng SiC Wafer
1. Xe điện
Các thiết bị năng lượng dựa trên SiC 12 inch cách mạng hóa thiết kế EV bằng cách giải quyếtnhững hạn chế chính của silicon:
- Hiệu quả cao hơn: Cho phép phạm vi lái xe dài hơn và sạc nhanh hơn trong điều kiện cực đoan (ví dụ, kiến trúc 800V).
- Sự ổn định nhiệt: Hiệu suất đáng tin cậy trong môi trường khắc nghiệt (ví dụ: hệ thống quản lý nhiệt pin).
- Tối ưu hóa không gian: Giảm kích thước thành phần lên đến 50%, giải phóng không gian cho các cảm biến tiên tiến và hệ thống an toàn.
2. Năng lượng tái tạo
Công nghệ SiC 300 mm đẩy nhanh việc áp dụngnăng lượng mặt trời và gió:
- Máy biến đổi năng lượng mặt trời: Tăng hiệu quả tích hợp lưới điện, giảm mất năng lượng trong quá trình chuyển đổi điện.
- Ống máy gió: Hỗ trợ mật độ năng lượng cao hơn trong các hệ thống ngoài khơi, giảm chi phí lắp đặt mỗi watt.
3. 5G và viễn thông
300mm SiC giải quyết những thách thức quan trọng trongViệc triển khai mạng 5G:
- Hoạt động tần số cao: Cho phép truyền dữ liệu cực nhanh (ví dụ, băng tần mmWave) với mất tín hiệu tối thiểu.
- Hiệu quả năng lượng: Giảm tiêu thụ điện ở các trạm cơ sở lên đến 40%, phù hợp với các mục tiêu bền vững của các nhà khai thác viễn thông.
4Điện tử công nghiệp và tiêu dùng
SiC thúc đẩy đổi mới trên nhiều lĩnh vực khác nhau:
- Tự động hóa công nghiệp: Năng lượng động cơ và biến tần cao áp trong các nhà máy, cải thiện năng suất và tái sử dụng năng lượng.
- Thiết bị tiêu dùng: Cho phép sạc nhỏ gọn, hiệu suất cao và bộ điều hợp điện cho máy tính xách tay và điện thoại thông minh.

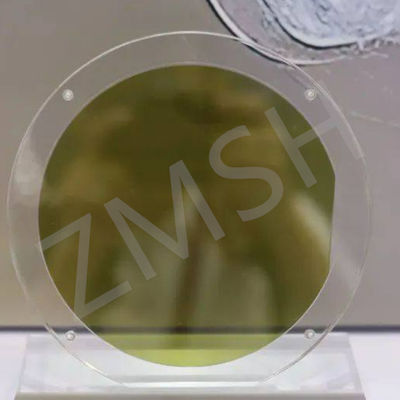

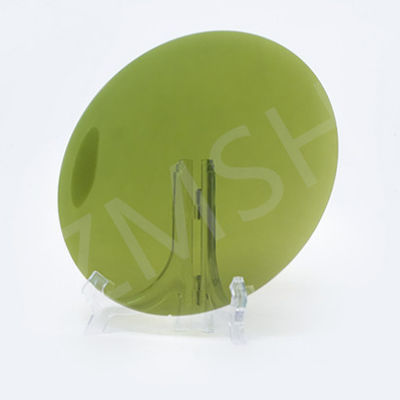

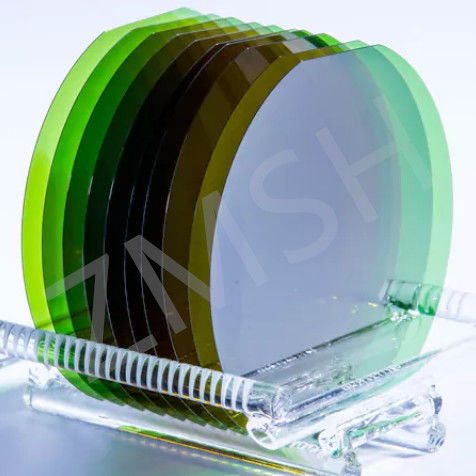

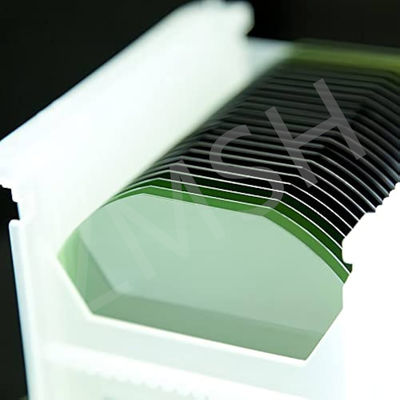

Hiển thị sản phẩm - ZMSH
SiC WaferFAQ
Q: Làm thế nào 12 inch SiC so sánh với silicon trong độ tin cậy dài hạn?
A:12 inch Tính ổn định nhiệt độ cao và khả năng chống bức xạ của SiC® làm cho nó bền hơn trong môi trường khắc nghiệt (ví dụ: EV, hàng không vũ trụ).Chúng tôi hỗ trợ khách hàng với chứng nhận AEC-Q101 và thử nghiệm lão hóa tăng tốc để đảm bảo tuân thủ các tiêu chuẩn độ tin cậy nghiêm ngặt.
Hỏi:Những thách thức chính trong việc áp dụng công nghệ SiC ngày nay là gì?
A: Trong khi SiC cung cấp hiệu suất vượt trội, chi phí và độ trưởng thành vẫn là rào cản cho việc áp dụng rộng rãi.xu hướng ngành công nghiệp cho thấy giảm chi phí hàng năm 15% -20% (dữ liệu Yole) và nhu cầu tăng từ các nhà sản xuất ô tô và năng lượng tái tạo đang tăng tốc áp dụngCác giải pháp của chúng tôi giải quyết những thách thức này thông qua sản xuất quy mô và xác nhận độ tin cậy đã được chứng minh.
Q: SiC có thể tích hợp với các hệ thống dựa trên silicon hiện có không?
A:Các thiết bị SiC sử dụng bao bì tương thích (ví dụ: TO-247) và cấu hình chân, cho phép nâng cấp liền mạch.thiết kế ổ cổng tối ưu hóa được yêu cầu để tận dụng đầy đủ các lợi ích tần số cao của SiC.
