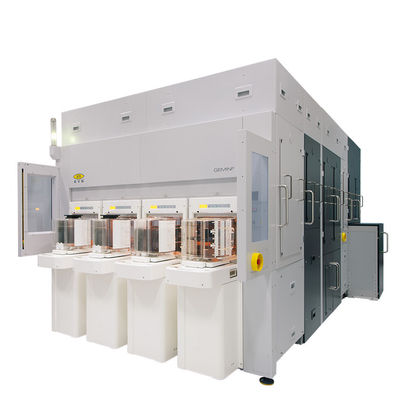

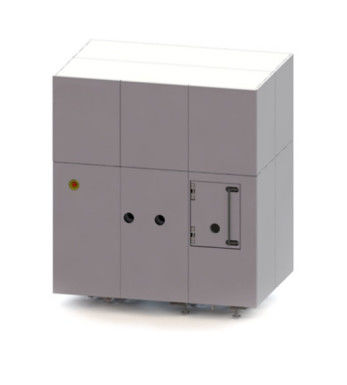

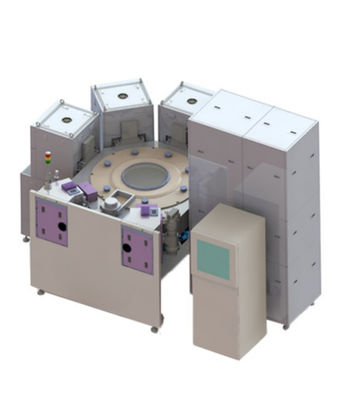

Bộ kết nối wafer này được thiết kế để kết nối chính xác cao các wafer silicon carbide (SiC), hỗ trợ cả haikết nối nhiệt độ phòngvàliên kết hydrofilicNó có khả năng xử lý các miếng wafer4 inch, 6 inch, 8 inch và 12 inchVới các hệ thống sắp xếp tiên tiến và kiểm soát nhiệt độ và áp suất chính xác,thiết bị này đảm bảo năng suất cao và đồng nhất tuyệt vời cho sản xuất bán dẫn điện và các ứng dụng nghiên cứu.

Tài sản của thiết bị kết nối wafer

• Các loại liên kết: Liên kết nhiệt độ phòng, Liên kết thủy tinh

• Kích thước wafer được hỗ trợ: 4", 6", 8", 12"

• Vật liệu kết nối: SiC-Si, SiC-SiC

• Chọn chính xác: ≤ ± 1 μm

• Áp lực liên kết: 0 ¢ 5 MPa điều chỉnh

• Phạm vi nhiệt độ: Nhiệt độ phòng lên đến 400 °C (để xử lý trước/sau nếu cần thiết)

• Phòng chân không: Môi trường chân không cao cho liên kết không hạt

• Giao diện người dùng: giao diện màn hình cảm ứng với công thức nấu ăn có thể lập trình

• Tự động hóa: Tùy chọn tự động nạp/dỡ wafer

• Các tính năng an toàn: Phòng kín, bảo vệ quá nóng, dừng khẩn cấp

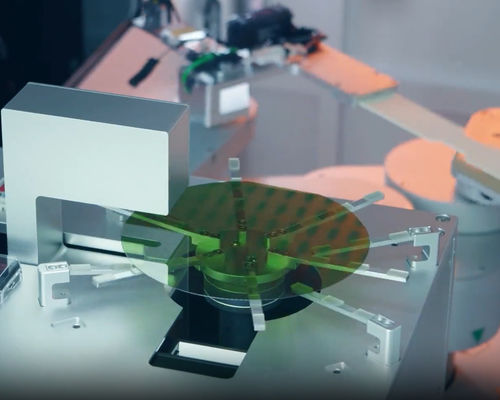

Thiết bị liên kết wafer được thiết kế để hỗ trợ các quy trình liên kết chính xác cao cho các vật liệu bán dẫn tiên tiến, đặc biệt là cho liên kết SiC-to-SiC và SiC-to-Si.Nó chứa các kích thước wafer lên đến 12 inchHệ thống hỗ trợ nhiệt độ phòng và liên kết hydrofilic, làm cho nó lý tưởng cho các ứng dụng nhạy cảm nhiệt.Với hệ thống sắp xếp quang học chính xác cao với độ chính xác dưới micronThiết bị bao gồm một giao diện điều khiển có thể lập trình với quản lý công thức, cho phép người dùng tùy chỉnh áp suất, thời gian, độ bền và độ bền của các sản phẩm.và hồ sơ sưởi ấm tùy chọnMột thiết kế buồng chân không cao giảm thiểu ô nhiễm hạt và cải thiện chất lượng gắn kết, trong khi các tính năng an toàn như bảo vệ nhiệt độ quá cao, khóa,và tắt khẩn cấp đảm bảo hoạt động ổn định và an toànThiết kế mô-đun của nó cũng cho phép tích hợp với các hệ thống xử lý wafer tự động cho môi trường sản xuất công suất cao.

hình ảnh

Vật liệu tương thích

Vỏ thực -- 6 inch SiC-SiC

(Các bước quy trình chính để sản xuất kết nối wafer SiC-SiC 6 inch)

(Mikroskopy điện tử truyền cắt ngang độ phân giải cao (HRTEM) của khu vực kênh SiC MOSFET được chế tạo trên nền kỹ thuật 6 inch với lớp epitaxial)

(Bản đồ phân phối IGSS của các thiết bị được sản xuất trên wafer 6 inch (màu xanh cho thấy vượt qua; năng suất là 90% trong hình a và 70% trong hình b))

Ứng dụng

• Bao bì thiết bị điện SiC

• Nghiên cứu và phát triển các chất bán dẫn băng tần rộng

• Bộ máy điện tử nhiệt độ cao, tần số cao

• MEMS và bao bì ở mức wafer cảm biến

• Sự tích hợp wafer lai liên quan đến Si, sapphire hoặc chất nền kim cương

Câu hỏi và câu trả lời

Q1: Ưu điểm chính của việc liên kết SiC ở nhiệt độ phòng là gì?
A:Nó tránh căng thẳng nhiệt và biến dạng vật liệu, rất quan trọng đối với các chất nền mở rộng nhiệt dễ vỡ hoặc không phù hợp như SiC.

Q2: Thiết bị này có thể được sử dụng để dán tạm thời không?
A:Trong khi đơn vị này chuyên về kết nối vĩnh viễn, một biến thể có chức năng kết nối tạm thời có sẵn theo yêu cầu.

Q3: Làm thế nào để đảm bảo sự sắp xếp cho các wafer chính xác cao?
A:Hệ thống sử dụng sự sắp xếp quang học với độ phân giải dưới micron và thuật toán tự động chỉnh sửa.
