Máy lọc đĩa gốm-làm sáp máy tích hợp ngành công nghiệp bán dẫn tự động
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
|
Thông tin chi tiết |
|||
| Kích thước: | 7740 × 3390 × 2300mm (L × W × H) | Nguồn cung cấp điện: | AC380V, 50Hz, tổng công suất 90kW |
|---|---|---|---|
| Cung cấp khí nén: | 2m³/h, 0,4-0,5MPa không khí khô | Nguồn nước: | 2t/h @0,3MPa, ≥12mΩ · điện trở suất cm |
| Làm nổi bật: | Các ngành công nghiệp bán dẫn làm sạch sáp máy tích hợp,Máy tích hợp làm sạch đĩa gốm |
||
Mô tả sản phẩm
Tổng quan sản phẩm

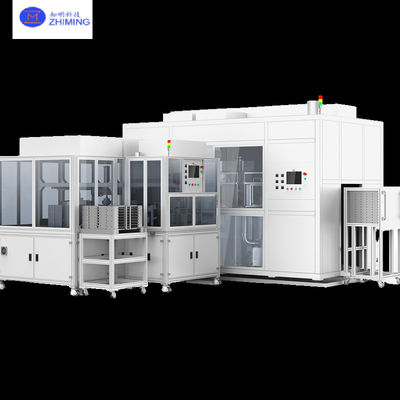

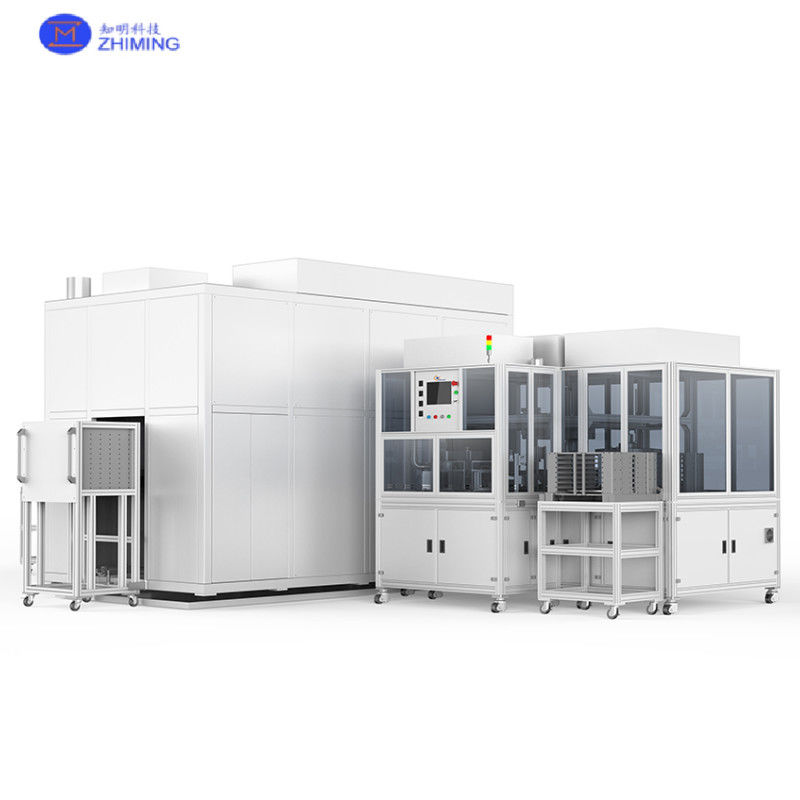

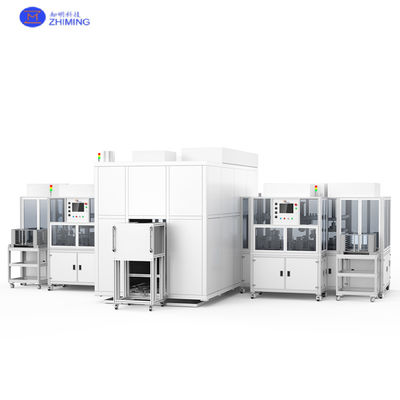

Máy làm sạch đĩa gốm và sáp tích hợp này kết hợp một máy làm sạch đĩa gốm với hai bộ gắn đĩa gốm,được thiết kế để làm sạch hiệu quả cao và sáp wafer trong ngành công nghiệp sapphire và bán dẫn, đạt được tỷ lệ năng suất ổn định 99,9%.
Thông số kỹ thuật
| Parameter | Giá trị |
| Kích thước | 7740 × 3390 × 2300mm (L × W × H) |
| Cung cấp điện | AC380V, 50Hz, tổng công suất 90KW |
| Cung cấp khí nén | 2m3/h, 0,4-0,5MPa Không khí khô không dầu |
| Nguồn nước | 2T/h @0,3MPa, ≥12MΩ·cm Kháng điện |
Nguyên tắc hoạt động
Giai đoạn làm sạch đĩa gốm
-
Làm sạch chính xác: Sử dụng làm sạch siêu âm bằng nước phi ion hóa (≥ 12MΩ · cm) để loại bỏ các chất gây ô nhiễm ở mức micron từ đĩa gốm.
-
Hệ thống sấy: Lưỡi dao không khí hiệu quả cao và làm khô chân không đảm bảo độ ẩm dư lượng bằng không.
Quá trình sáp tự động
-
Định hướng tầm nhìn: Máy ảnh CCD quét tọa độ bề mặt đĩa, đạt độ chính xác định vị ± 0,02mm.
-
Sự lắng đọng sáp được kiểm soát: Đầu phân phối sáp có thể lập trình áp dụng 0,8g ± 0,05g sáp cho mỗi wafer.
-
Tối ưu hóa áp suất: Các thiết bị điều khiển khí nén duy trì áp suất tiếp xúc đồng đều 5-10N / cm2 trong quá trình gắn wafer.
Kiểm soát tích hợp
-
Hoạt động đồng bộ: PLC phối hợp mô-đun làm sạch và hai trạm sáp, cho phép xử lý song song (tối đa 30 đĩa/giờ).
-
Phản hồi chất lượng: Các cảm biến độ dày thời gian thực phát hiện sự đồng nhất lớp sáp, tự động điều chỉnh các thông số nếu độ lệch vượt quá ± 3%.
Ưu điểm chính
-
Hiệu quả năng lượng: Tỷ lệ tái chế nước tinh khiết > 80%, tiêu thụ sáp 0,8g / wafer, năng lượng thấp hơn 35% trên đĩa
-
Kết nối thông minh: Tương thích với MES / ERP để có thể truy xuất dữ liệu toàn bộ quy trình (trọng lượng / áp suất / thời gian)
-
Khả năng mở rộng: Công cụ tùy chỉnh và công thức cho đĩa phi tiêu chuẩn Φ300-650mm
Công suất sản xuất
| Kích thước wafer | Chiều kính đĩa | Số lượng | Thời gian chu kỳ |
| 4 inch | Φ485mm | 11pcs | 5min/disc |
| 4 inch | Φ576mm | 13pcs | 6min/disc |
| 6 inch | Φ485mm | 6pcs | 3min/disc |
| 6 inch | Φ576mm | 8pcs | 4min/disc |
| 8 inch | Φ485mm | 3pcs | 2min/disc |
| 8 inch | Φ576mm | 5pcs | 3min/disc |
Ứng dụng
Phương pháp xử lý đĩa gốm toàn bộ: Làm sạch→làm khô→làm sáp trong một máy
Nó được sử dụng trong chế biến các vật liệu bán dẫn như silicon carbide (SiC), silicon (Si), gallium nitride (GaN), và cũng có thể được sử dụng cho các vật liệu như sapphire, gốm sứ, tinh thể,MEMS, và các sản phẩm quang học.
Câu hỏi và câu trả lời
Q1: Làm thế nào để đảm bảo tỷ lệ năng suất?
A1: Hệ thống hình ảnh chuyên dụng cho đĩa gốm đạt được độ chính xác sắp xếp thời gian thực ± 0,02mm.
Q2: Tiêu thụ nước trong việc làm sạch đĩa gốm?
A2: Tỷ lệ tái chế nước > 80%, tiêu thụ ≤ 0,5L/disc.
Q3: Làm thế nào để đạt được sự thay đổi kích thước wafer nhanh chóng?
A3: Thư viện đồ đạc thông minh của máy tích hợp tự động chuyển đổi công cụ thông qua lựa chọn HMI (thời gian chuyển đổi <3 phút).
