SIC đơn tinh thể dẫn điện 6 inch trên nền composite SIC đa tinh thể
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | undetermined |
| Packaging Details: | foamed plastic＋carton |
| Delivery Time: | 4weeks |
| Payment Terms: | T/T |
| Khả năng cung cấp: | 1 cái/tháng |
|
Thông tin chi tiết |
|||
| Loại sản phẩm: | Đồ vữa epitaxial SiC đơn tinh thể (bản nền tổng hợp) | Wafer Size: | 6 inches (150 mm) |
|---|---|---|---|
| Loại chất nền: | Polycrystalline SiC Composite | Crystal Structure: | 4H-SiC or 6H-SiC Single Crystal |
| Làm nổi bật: | 6 inch Silicon Carbide Wafer,Đồ vôi Silicon Carbide đơn tinh thể |
||
Mô tả sản phẩm
Các 6 inch dẫn đơn tinh thể SiC trên Polycrystalline SiC Composite Substrate
Tóm tắt của SiC đơn tinh thể dẫn điện 6 inch trên chất nền tổng hợp SiC đa tinh thểe
Các
6 inch dẫn điện đơn tinh SiC trên polycrystalĐường nền tổng hợp SiC là một loại cấu trúc nền bán dẫn mới.
Lòng cốt lõi của nó nằm trong việc liên kết hoặc phát triển epitaxially một phim mỏng SiC dẫn điện đơn tinh thể trên một chất nền silicon carbide (SiC) đa tinh thể.Cấu trúc của nó kết hợp hiệu suất cao của SiC đơn tinh thể (như khả năng di chuyển chất mang và mật độ khiếm khuyết thấp) với lợi thế chi phí thấp và kích thước lớn của chất nền SiC đa tinh thể.
Nó phù hợp với việc sản xuất các thiết bị công suất cao, tần số cao và đặc biệt cạnh tranh trong các ứng dụng hiệu quả về chi phí.Các chất nền SiC polycrystalline được chuẩn bị thông qua các quy trình sintering, làm giảm chi phí và cho phép kích thước lớn hơn (chẳng hạn như 6 inch), nhưng chất lượng tinh thể của chúng kém hơn và không phù hợp với các thiết bị hiệu suất cao trực tiếp.
Bảng thuộc tính, đặc điểm kỹ thuật và lợi thế củaCác 6 inch dẫn đơn tinh thể SiC trên Polycrystalline SiC Composite Substrate
Bảng thuộc tính
| Điểm | Thông số kỹ thuật |
| Loại sản phẩm | Đồ vữa epitaxial SiC đơn tinh thể (bản nền tổng hợp) |
| Kích thước wafer | 6 inch (150 mm) |
| Loại chất nền | Polycrystalline SiC Composite |
| Độ dày nền | 400×600 μm |
| Chống chất nền | < 0,02 Ω · cm (Loại dẫn điện) |
| Kích thước hạt đa tinh thể | 50 ∼ 200 μm |
| Độ dày lớp trục | 515 μm (có thể tùy chỉnh) |
| Loại doping lớp trục | Loại N / loại P |
| Nồng độ chất mang (Epi) | 1 × 1015 1 × 1019 cm-3 (tùy chọn) |
| Độ thô của bề mặt trục | < 1 nm (AFM, 5 μm × 5 μm) |
| Định hướng bề mặt | 4° xa trục (4H-SiC) hoặc tùy chọn |
| Cấu trúc tinh thể | 4H-SiC hoặc 6H-SiC tinh thể đơn |
| Mật độ trật tự vít vít (TSD) | < 5 × 104 cm−2 |
| Mật độ trật tự cơ sở (BPD) | < 5 × 103 cm−2 |
| Hình học dòng chảy bước | Rõ ràng và thường xuyên |
| Điều trị bề mặt | Sơn (Epi-ready) |
| Bao bì | Thùng chứa wafer đơn, niêm phong chân không |
Đặc điểm kỹ thuật và lợi thế
Độ dẫn điện cao:
Phim SiC đơn tinh thể đạt được độ kháng thấp (< 10−3 Ω · cm) thông qua doping (ví dụ, doping nitơ cho loại n), đáp ứng các yêu cầu về tổn thất thấp cho các thiết bị điện.
Độ dẫn nhiệt cao:
SiC có độ dẫn nhiệt gấp ba lần silicon, cho phép phân tán nhiệt hiệu quả phù hợp với môi trường nhiệt độ cao như biến tần EV.
Đặc điểm tần số cao:
Sự di chuyển điện tử cao của SiC tinh thể đơn hỗ trợ chuyển đổi tần số cao, bao gồm cả các thiết bị RF 5G. Chi phí và đổi mới cấu trúc
Giảm chi phí thông qua chất nền đa tinh thể:
Các chất nền SiC đa tinh thể được sản xuất bằng cách nghiền bột, chỉ có giá khoảng 1/5 đến 1/3 của các chất nền đơn tinh thể, và có thể mở rộng đến 6 inch hoặc kích thước lớn hơn.
Công nghệ liên kết khác nhau:
Các quy trình liên kết nhiệt độ cao và áp suất cao đạt được liên kết ở cấp độ nguyên tử giữa các giao diện SiC đơn tinh thể và nền đa tinh thể,tránh các khiếm khuyết phổ biến trong sự phát triển epitaxial truyền thống.
Cải thiện sức mạnh cơ học:
Độ dẻo dai cao của chất nền đa tinh thể bù đắp cho độ mong manh của SiC đơn tinh thể, tăng độ tin cậy của thiết bị.

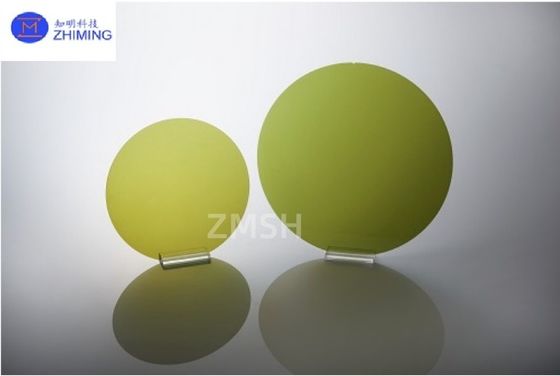

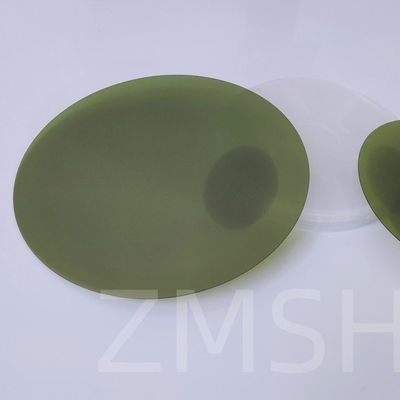

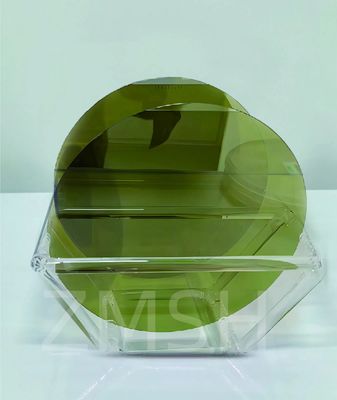

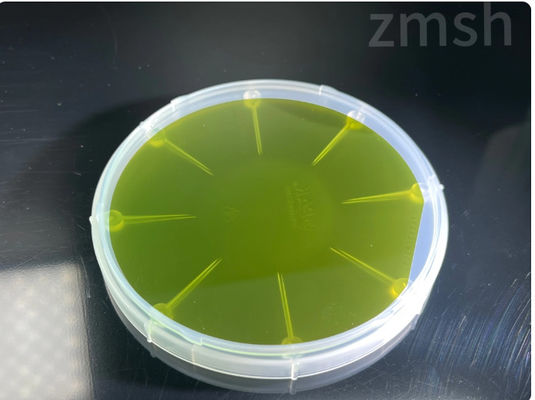

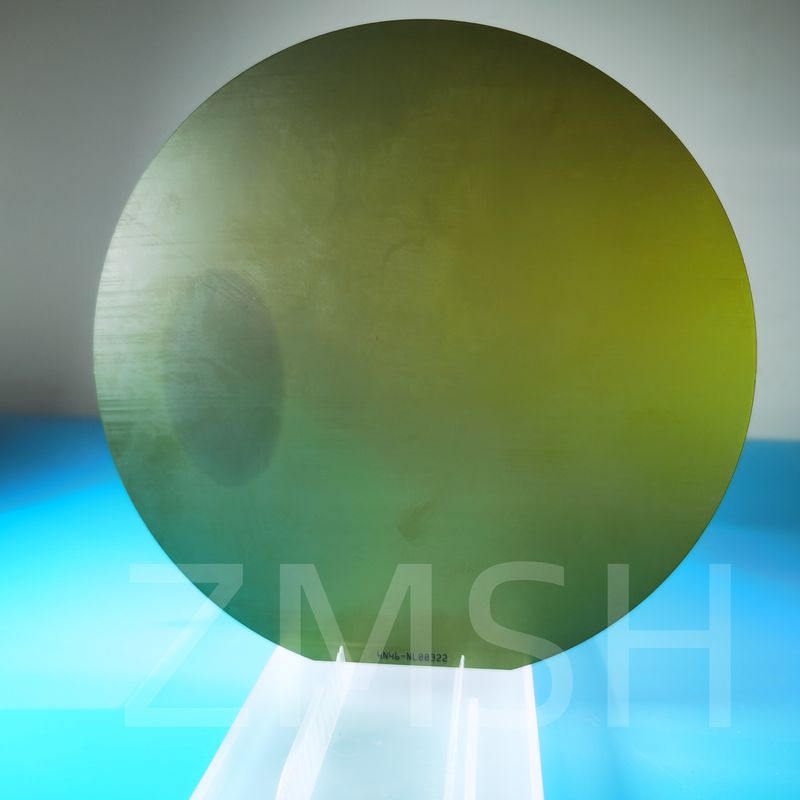

Hiển thị hình ảnh vật lý
Quá trình sản xuất của SiC đơn tinh thể dẫn điện 6 inch trên chất nền tổng hợp SiC đa tinh thể
Chuẩn bị chất nền SiC đa tinh thể:
Bột silicon carbide được hình thành thành chất nền đa tinh thể (~ 6 inch) thông qua sintering nhiệt độ cao.
Sự phát triển của phim SiC đơn tinh thể:
Các lớp SiC đơn tinh thể được phát triển epitaxially trên nền đa tinh thể bằng cách sử dụng lắng đọng hơi hóa học (CVD) hoặc vận chuyển hơi vật lý (PVT).
Công nghệ liên kết:
Liên kết ở cấp nguyên tử ở các giao diện đơn tinh thể và đa tinh thể được đạt được thông qua liên kết kim loại (ví dụ: bột bạc) hoặc liên kết trực tiếp (DBE).
Phương pháp điều trị:
Nướng nhiệt độ cao tối ưu hóa chất lượng giao diện và giảm kháng tiếp xúc.
Các lĩnh vực ứng dụng chính củaSiC đơn tinh thể dẫn điện 6 inch trên chất nền tổng hợp SiC đa tinh thể
Xe năng lượng mới
- Inverter chính: SiC MOSFET đơn tinh thể dẫn điện cải thiện hiệu quả của biến tần (giảm tổn từ 5% đến 10%) và giảm kích thước và trọng lượng. - Bộ sạc trên máy (OBC):Đặc điểm chuyển mạch tần số cao rút ngắn thời gian sạc và hỗ trợ các nền tảng điện áp cao 800V.
Cung cấp điện công nghiệp và quang điện
- Máy biến tần số cao: đạt hiệu quả chuyển đổi cao hơn (> 98%) trong hệ thống PV, giảm chi phí hệ thống tổng thể.
- Mạng thông minh: Giảm tổn thất năng lượng trong các mô-đun truyền dòng điện thẳng cao (HVDC).
Hàng không vũ trụ và quốc phòng
- Thiết bị chống bức xạ: Kháng bức xạ của SiC-C1 đơn tinh thể phù hợp với các mô-đun quản lý năng lượng vệ tinh.
- Cảm biến động cơ: Độ chịu nhiệt độ cao (> 300 °C) đơn giản hóa thiết kế hệ thống làm mát.
RF và Truyền thông
- Thiết bị sóng milimet 5G: GaN HEMT dựa trên SiC tinh thể duy nhất cung cấp đầu ra tần số cao và công suất cao.
- Truyền thông vệ tinh: Các chất nền đa tinh thể ức chế rung động thích nghi với môi trường không gian khắc nghiệt.
Câu hỏi và câu trả lời
Hỏi:Một SiC đơn tinh dẫn 6 inch trên một chất nền composite SiC polycrystalline dẫn điện như thế nào?
A:Nguồn dẫn điện: Độ dẫn điện của SiC tinh thể đơn chủ yếu đạt được bằng cách doping với các nguyên tố khác (như nitơ hoặc nhôm).dẫn đến tính dẫn điện khác nhau và nồng độ chất mang.
Ảnh hưởng của Polycrystalline SiC: Polycrystalline SiC thường thể hiện độ dẫn điện thấp hơn do các khiếm khuyết lưới và sự gián đoạn ảnh hưởng đến tính chất dẫn điện của nó.trong một chất nền tổng hợp, phần polycrystalline có thể có một số tác dụng ức chế về độ dẫn tổng thể.
Ưu điểm của cấu trúc tổng hợp:Kết hợp SiC tinh thể đơn dẫn với SiC đa tinh thể có khả năng cải thiện sức đề kháng nhiệt độ cao và độ bền cơ học của vật liệu, đồng thời đạt được độ dẫn điện mong muốn thông qua thiết kế tối ưu hóa trong một số ứng dụng nhất định.
Khả năng ứng dụng: This composite structure is often used in high-power electronic devices and high-temperature environments because its excellent thermal and electrical conductivity make it suitable for operation under extreme conditions.
