TGV cao độ truyền dẫn Sapphire Substrate Conductive Aerospace Automotive AR VR
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Vật liệu: | Sapphire đơn tinh thể (C-Plane, Tùy chọn mặt phẳng A) | Độ dày: | 100 μm - 1000 m |
|---|---|---|---|
| Qua đường kính: | ≥ 20 μm | Tỷ lệ khung hình: | ≥ 10: 1 |
| độ nhám bề mặt: | Ra <1nm (đánh bóng có sẵn) | Khả năng tương thích gói: | Người hâm mộ, lật, bao bì MEMS, v.v. |
| Làm nổi bật: | Chất nền Sapphire ô tô,Chất nền Sapphire dẫn điện,Chất nền sapphire truyền thông cao |
||
Mô tả sản phẩm
Tổng quan sản phẩm

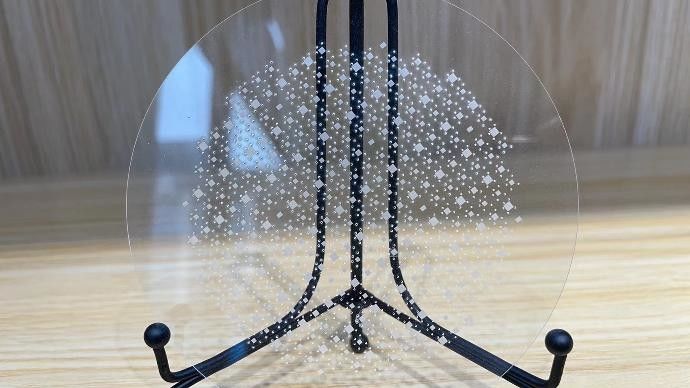

TGV Sapphire là một vật liệu thủy tinh dẫn điện trong suốt dựa trên chất nền sapphire (Al2O3), được phủ các tấm oxit dẫn điện trong suốt (TCO) (ví dụ, ITO, AZO) thông qua phun magnetron.TGV Sapphire kết hợp đá sapphire với độ cứng cực cao, chống nhiệt độ cao, và các bộ phim TCO, dẫn điện và minh bạch, làm cho nó lý tưởng cho các thiết bị điện tử hiệu suất cao trong môi trường khắc nghiệt.
Nguyên tắc

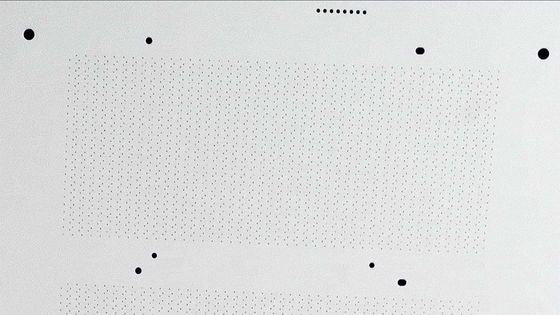

Sử dụnglaserkhoanhoặckhôkhắc,thẳng đứngống dẫnvớicaokhía cạnhtỷ lệlàđược tạo ratrongcáchoa saphirchất nền.Những cái nàyống dẫnlàkim loại hóađếncho phépthẳng đứngđiệntín hiệutruyền tải,trong khiduy trìcácsapphirequang họcrõ ràngvàcơ khísự liêm chính.
Sapphire Substrate:Sapphire (Al2O3) là một trong những vật liệu oxit cứng nhất trong tự nhiên, cung cấp sự ổn định hóa học đặc biệt, độ dẫn nhiệt cao (~ 40 W / m · K) và một băng tần quang rộng (~ 9.9 eV),cho phép chống nhiệt độ cao và môi trường hóa học khắc nghiệt.
Lớp dẫn thông minh:Một bộ phim TCO quy mô nano (ví dụ, ITO) được lắng đọng trên bề mặt sapphire thông qua lắng đọng hơi vật lý (PVD), cân bằng khả năng truyền cao (> 90%) và sức đề kháng tấm thấp (≤10 Ω/sq).
Những thách thức kỹ thuật
Độ cứng cực kỳ
Sapphire có độ cứng Mohs là 9 (sau kim cương), làm cho các công cụ khoan cơ học truyền thống (ví dụ: khoan cacbit tungsten) dễ bị mòn nhanh hoặc thậm chí không hiệu quả.
Nguy cơ gãy xương mỏng
Cấu trúc tinh thể duy nhất của sapphire làm cho nó dễ bị nứt vi mô, viếng cạnh hoặc phân mảnh trong quá trình gia công, ảnh hưởng đến chất lượng tường lỗ và độ tin cậy của thiết bị.
Yêu cầu về lỗ vi mô
Đối với chip LED hoặc cảm biến MEMS, các lỗ có đường kính < 100 μm thường cần thiết, đòi hỏi độ chính xác trong vòng ± 1 μm.
Kiểm soát thiệt hại nhiệt
Các quy trình nhiệt độ cao (ví dụ: khoan bằng laser) có thể gây ra sự tan chảy tại chỗ hoặc nứt do căng thẳng nhiệt.
Thông số kỹ thuật
| Điểm | Các giá trị điển hình (có thể tùy chỉnh) |
|---|---|
| Vật liệu | Sapphire đơn tinh thể (C-plane, A-plane tùy chọn) |
| Độ dày | 100 μm ️ 1000 μm |
| Via Diameter | ≥ 20 μm |
| Tỷ lệ khía cạnh | ≥ 10:1 |
| Thông qua mật độ | > 1,000,000 vias/cm2 (không cần thiết) |
| Kim loại hóa | Ti/Cu, Ni/Au, Pt, v.v. |
| Độ thô bề mặt | Ra < 1 nm (có thể đánh bóng) |
| Khả năng tương thích gói | Fan-out, Flip-chip, bao bì MEMS, vv |
Ứng dụng
Điện tử tiêu dùng: Màn hình AR / VR chống trầy xước, nền OLED linh hoạt.
Optoelectronics : Các thành phần cửa sổ laser, cảm biến UV, nền LED công suất cao.
Ô tô: màn hình ô tô, các thành phần quang LiDAR.
Hàng không vũ trụ: Các bộ phận vệ tinh chống bức xạ và cửa sổ tàu vũ trụ.
Câu hỏi và câu trả lời
Câu 1: Sự khác biệt giữa TGV Sapphire và kính dẫn thông thường là gì?
A1 : TGV Sapphire cứng gấp 10 lần so với thủy tinh thông thường, chịu được nhiệt độ lên đến 600 ° C và hoạt động trong môi trường hóa học khắc nghiệt.
Q2: TGV Sapphire có thể được tùy chỉnh (ví dụ: cắt hình dạng, điều chỉnh độ dày)?
A2: Có, có thể tùy chỉnh kích thước, độ dày (0,5mm ~ 5mm) và các mẫu lớp dẫn điện.
Câu 3: Nhiệt độ cực đoan có ảnh hưởng đến tính dẫn TGV Sapphire không?
A3 : Sapphire's CTE phù hợp với chip silicon, đảm bảo tính dẫn ổn định ở nhiệt độ cao.
