 |
Các tinh thể hạt SiC đặc biệt là những tinh thể có đường kính 153, 155, 205, 203 và 208 mm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 |
|---|---|
| Giá bán: | undetermined |
|
Thông tin chi tiết |
|||
| Cấu trúc tinh thể: | 4h, 6h, 3c (phổ biến nhất: 4h cho các thiết bị điện) | Độ cứng (Mohs): | 9.2-9.6 |
|---|---|---|---|
| Định hướng: | (0001) Si-Face hoặc C-Face | điện trở suất: | 10²-10⁵ (bán kết hợp) · · cm |
| Làm nổi bật: | Các tinh thể hạt SiC,Viên tinh thể hạt SiC đường kính 208Mm,Độ cứng Mohs 9 |
||
Mô tả sản phẩm

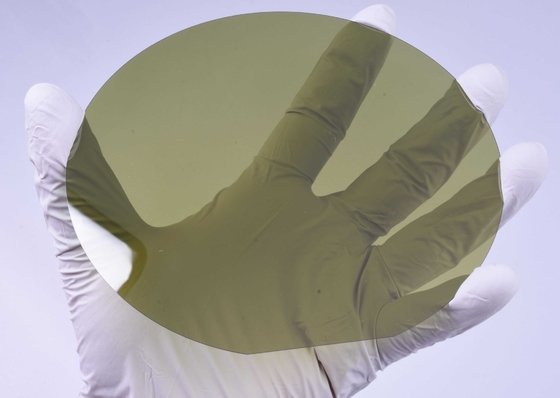

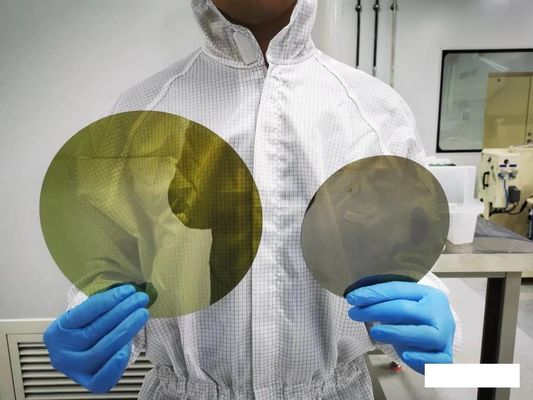

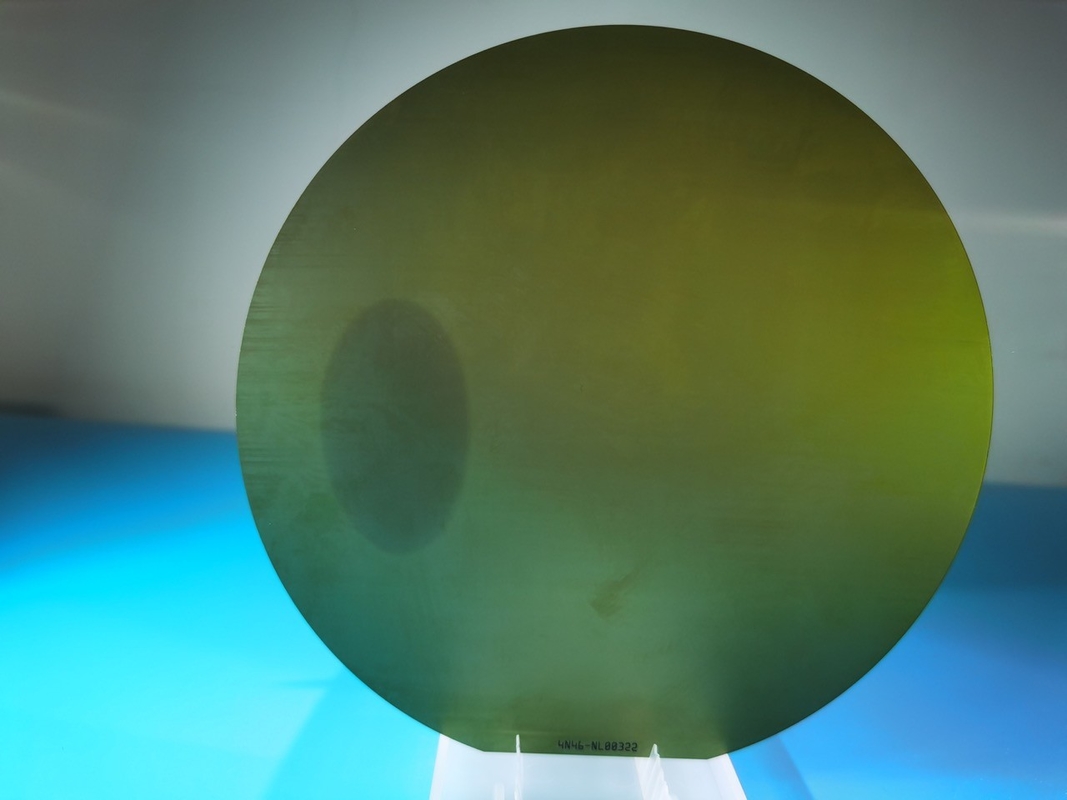

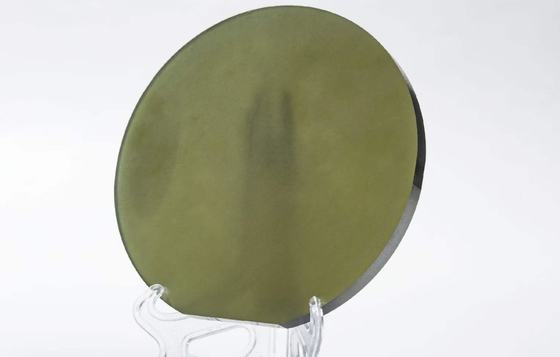

Các tinh thể hạt SiC, đặc biệt là những tinh thể có đường kính 153, 155, 205, 203 và 208 mm
Tóm tắt của các tinh thể hạt SiC
Các tinh thể hạt SiC là các tinh thể nhỏ có định hướng tinh thể giống như tinh thể mong muốn, phục vụ như hạt giống cho sự phát triển tinh thể đơn.Các định hướng khác nhau của tinh thể hạt giống tạo ra các tinh thể đơn với định hướng khác nhauDựa trên ứng dụng của chúng, tinh thể hạt giống có thể được phân loại thành hạt giống tinh thể đơn CZ (Czochralski), hạt giống nóng chảy vùng, hạt giống sapphire và hạt SiC.
Các vật liệu SiC có những ưu điểm như băng tần rộng, độ dẫn nhiệt cao, cường độ trường phân hủy quan trọng cao và tốc độ trôi electron bão hòa cao,làm cho chúng rất hứa hẹn trong sản xuất bán dẫn.
Các tinh thể hạt SiC đóng một vai trò quan trọng trong ngành công nghiệp bán dẫn và quá trình chuẩn bị của chúng rất quan trọng đối với chất lượng tinh thể và hiệu quả phát triển.Chọn và chuẩn bị các tinh thể hạt SiC phù hợp là nền tảng cho sự phát triển tinh thể SiCCác phương pháp phát triển và chiến lược kiểm soát khác nhau ảnh hưởng trực tiếp đến chất lượng và hiệu suất của các tinh thể.Nghiên cứu các tính chất nhiệt động học và cơ chế phát triển của tinh thể hạt SiC giúp tối ưu hóa quy trình sản xuất, nâng cao cả chất lượng tinh thể và năng suất.
Bảng thuộc tính của tinh thể hạt SiC
| Tài sản | Giá trị / Mô tả | Đơn vị / Ghi chú |
| Cấu trúc tinh thể | 4H, 6H, 3C (thường gặp nhất: 4H cho các thiết bị điện) | Polytyp khác nhau trong trình tự xếp chồng |
| Các thông số lưới | a=3,073Å, c=10,053Å (4H-SiC) | Hệ thống sáu góc |
| Mật độ | 3.21 | g/cm3 |
| Điểm nóng chảy | 3100 (sublime) | °C |
| Khả năng dẫn nhiệt | 490 (°C), 390 (°C) (4H-SiC) | W/(m·K) |
| Sự giãn nở nhiệt | 4.2×10−6 (c), 4.68×10−6 (c) | K−1 |
| Khoảng cách băng tần | 3.26 (4H), 3.02 (6H), 2.36 (3C) | eV / 300K |
| Độ cứng (Mohs) | 9.2-9.6 | Thứ hai chỉ sau kim cương |
| Chỉ số khúc xạ | 2.65 633nm (4H-SiC) | |
| Hằng số dielectric | 9.66 (c), 10.03 (c) (4H-SiC) | 1MHz |
| Phân tích trường | ~3×106 | V/cm |
| Điện tử di chuyển | 900-1000 (4H) | cm2/(V·s) |
| Di chuyển lỗ | 100-120 (4H) | cm2/(V·s) |
| Mật độ trật tự | <103 (hạt giống thương mại tốt nhất) | cm−2 |
| Mật độ ống vi | <0,1 (tương lai nhất) | cm−2 |
| góc cắt | Thông thường 4° hoặc 8° về phía <11-20> | Đối với epitaxy theo bước kiểm soát |
| Chiều kính | 153mm, 155mm, 203mm | Có sẵn trên thị trường |
| Độ thô bề mặt | < 0,2nm (sẵn sàng dùng epi) | Ra (sử dụng đánh bóng ở cấp độ nguyên tử) |
| Định hướng | (0001) Mặt Si hoặc mặt C | Ảnh hưởng đến sự phát triển epitaxial |
| Kháng chất | 102-105 (nửa cách điện) | Ω·cm |
Phương pháp vận chuyển hơi vật lý (PVT)
Thông thường, các tinh thể đơn SiC được tạo ra bằng cách sử dụng phương pháp vận chuyển hơi vật lý (PVT).với tinh thể hạt SiC được đặt ở phía trên. Đàn đá graphite được nung nóng đến nhiệt độ ngâm SiC, khiến bột SiC phân hủy thành các loại hơi như hơi Si, Si2C và SiC2.Dưới ảnh hưởng của gradient nhiệt độ trục, các khí này tăng lên đến đỉnh của thạch, nơi chúng ngưng tụ trên bề mặt của tinh thể hạt SiC, tạo thành các tinh thể đơn SiC.
Hiện nay, đường kính của tinh thể hạt giống được sử dụng để tăng trưởng tinh thể đơn SiC phải phù hợp với tinh thể mục tiêu.tinh thể hạt giống được gắn vào một người giữ hạt giống ở phía trên của lò nung bằng cách sử dụng chất kết dínhTuy nhiên, các vấn đề như độ chính xác xử lý bề mặt của người giữ hạt giống và sự đồng nhất của ứng dụng keo có thể dẫn đến sự hình thành lỗ chân lông tại giao diện keo,dẫn đến các khiếm khuyết trống sáu góc.
Để giải quyết vấn đề mật độ lớp dính, các công ty và tổ chức nghiên cứu đã đề xuất nhiều giải pháp khác nhau, bao gồm cải thiện tính phẳng của tấm graphite,tăng sự đồng nhất của độ dày phim dínhMặc dù những nỗ lực này, các vấn đề về mật độ lớp dính vẫn tồn tại và có nguy cơ tách tinh thể hạt giống.Một giải pháp liên quan đến việc gắn wafer với giấy graphite chồng chéo trên đỉnh của thùng nấu đã được thực hiện, giải quyết hiệu quả vấn đề mật độ lớp dính và ngăn ngừa tách tinh thể hạt giống.
Câu hỏi và câu trả lời
Hỏi: Những yếu tố nào ảnh hưởng đến chất lượng của tinh thể hạt SiC?
A:1.Sự hoàn hảo tinh thể
2.Kiểm soát đa kiểu
3.Chất lượng bề mặt
4.Tính chất nhiệt / cơ học
5.Thành phần hóa học
6.Các thông số hình học
7.Các yếu tố do quá trình gây ra
8.Các hạn chế về đo lường
Các sản phẩm liên quan khác
