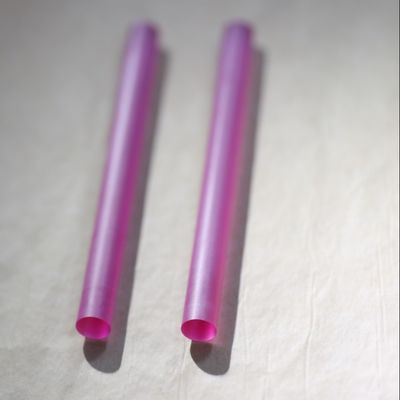

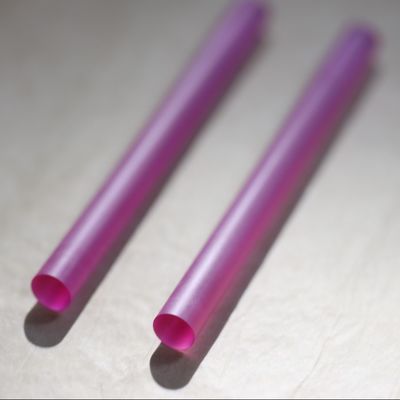

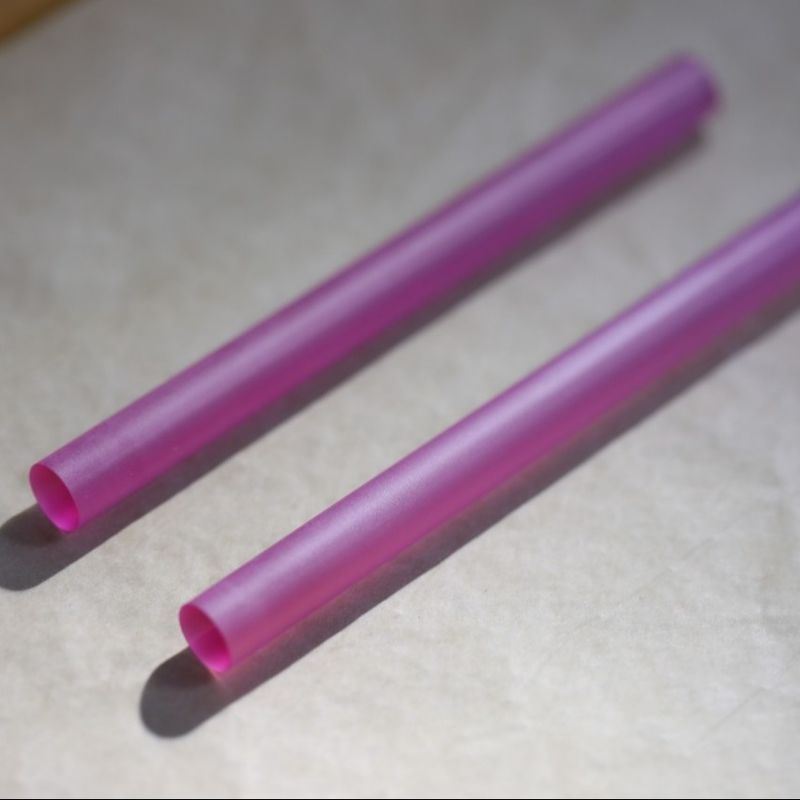

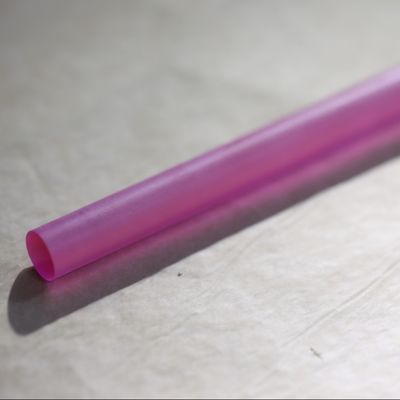

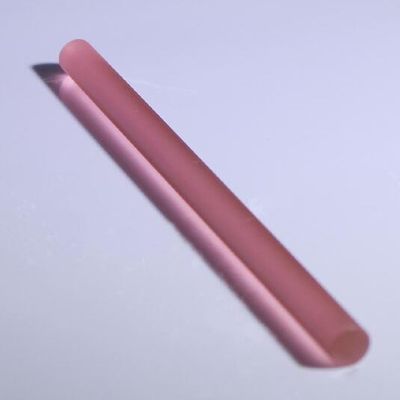

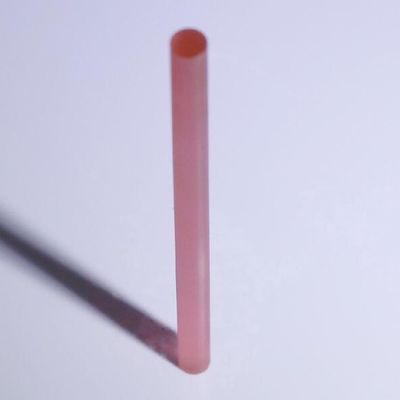

Thống Ruby tổng hợp Cr:Al2O3 Có sẵn trong 2mm / 4mm Dia10mm / 20mm chiều dài
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 |
|---|
|
Thông tin chi tiết |
|||
| Thành phần vật liệu: | Al₂o₃ pha tạp với 0,05% cr₂o₃ | Tính chất cơ học: | MOHS Độ cứng: 9 |
|---|---|---|---|
| Tùy chọn lớp phủ: | Lớp phủ AR/ HR | Cấu trúc tinh thể: | Nguyên tố (α-al₂o₃) |
| Làm nổi bật: | 4mm Sản phẩm Ruby Rods,2mm Sợi thỏi Ruby,Các thanh Ruby tổng hợp |
||
Mô tả sản phẩm
Các thanh Ruby tổng hợp (Cr:Al2O3) Có sẵn trong chiều dài 2mm / 4mm Dia10mm / 20mm
Tóm tắt của Ruby Laser Rod?
Dây laser ruby là một tinh thể hình trụ được làm từ ruby tổng hợp, một vật liệu bao gồm chủ yếu là oxit nhôm (Al2O3) doped với khoảng 0,05% đến 0,5% ion crôm (Cr3 +).Những ion crôm này chịu trách nhiệm cho hoạt động laser trong rubyCác thanh ruby thường có màu hồng hoặc đỏ, với cường độ màu sắc phụ thuộc vào nồng độ ion crôm.
Laser Ruby được phân loại là laser trạng thái rắn, có nghĩa là môi trường laser của nó là một vật liệu rắn, trái ngược với khí, chất lỏng hoặc chất bán dẫn.Ruby được sử dụng trong thanh laser được chế tạo nhân tạo để đảm bảo độ tinh khiết và đồng nhất, làm cho nó trở thành một môi trường lý tưởng để sản xuất ánh sáng laser.
Bảng thuộc tính của thanh laser Ruby
| Tài sản | Thông số kỹ thuật | Đơn vị/Ghi chú |
| Thành phần vật liệu | Al2O3 doped với 0,05% Cr2O3 | Tỷ lệ phần trăm trọng lượng |
| Cấu trúc tinh thể | Trigonal (α-Al2O3) | Nhóm không gian R3c |
| Độ dài sóng laser | 694.3 nm (đường R1) | Dòng phát thải chính |
| 692.9 nm (đường R2) | Đường thứ cấp (nhiệt độ thấp) | |
| Kích thước vật lý | Chiều kính: 2-10 mm | Có thể tùy chỉnh (2mm / 4mm được hiển thị) |
| Chiều dài: 10-200 mm | Tiêu chuẩn (10mm/20mm được hiển thị) | |
| Tính chất quang học | Chỉ số khúc xạ: 1.763 694nm | Xanh thông thường (không) |
| Tỷ lệ hấp thụ: 0,4-1,2 cm−1 | Tùy thuộc vào nồng độ Cr3 + | |
| Tính chất nhiệt | Độ dẫn nhiệt: 40 W/ ((m·K) | 300 nghìn. |
| Sự giãn nở nhiệt: 5×10−6/K (️trục c) | Anisotropic | |
| Tính chất cơ học | Độ cứng Mohs: 9 | Thứ hai chỉ sau kim cương |
| Mật độ: 3,98 g/cm3 | ||
| Hiệu suất laser | Thời gian phát quang: 3 ms | 300 nghìn. |
| Màn cắt ngang khí thải: 2,5×10−20 cm2 | Đối với đường R1 | |
| Tỷ lệ kính nhiệt: 3 × 10−6 K−1 | Quan trọng đối với hoạt động công suất cao | |
| Chất lượng bề mặt | Độ phẳng: λ/10 633nm | Sơn sơn bằng laser |
| Độ thô bề mặt: < 5 Å RMS | Kết thúc siêu mịn | |
| Tùy chọn sơn | Lớp phủ AR 694nm: R<0,2% | Thông số kỹ thuật điển hình |
| Lớp phủ HR 694nm: R>99,8% | Đối với gương khoang laser | |
| Mức giới hạn thiệt hại | > 500 MW/cm2 | Đối với xung 10ns |
Nguyên tắc hoạt động của các thanh laser ruby
1. Thấm năng lượng (bơm)
Dây laser ruby được "bơm" bằng cách sử dụng một nguồn ánh sáng năng lượng cao, chẳng hạn như đèn flash xenon hoặc đèn krypton.nâng điện tử của họ lên trạng thái năng lượng cao hơn.
2. Phân phát tự phát
Sau khi hấp thụ năng lượng, các electron kích thích trong các ion crôm không thể ở lại trạng thái năng lượng cao hơn vô thời hạn.giải phóng photon trong quá trìnhĐiều này được gọi là phát xạ tự phát.
3. Khí thải kích thích
Một số photon phát ra kích thích các electron kích thích khác để giải phóng năng lượng của chúng dưới dạng các photon bổ sung.và hướngQuá trình phát xạ kích thích này khuếch đại ánh sáng bên trong thanh ruby.
4. Tăng cường ánh sáng và cộng hưởng
Dây laser ruby được đặt giữa hai gương, một phản xạ hoàn toàn và một phản xạ một phần.Nhảy photon qua lại qua thanh rubySự đi qua ánh sáng lặp đi lặp lại này khuếch đại ánh sáng liên kết thông qua các phát xạ kích thích hơn nữa.
5. Lượng phát ra laser
Một phần ánh sáng khuếch đại thoát qua gương phản xạ một phần, tạo ra một chùm tia tia laser đỏ hẹp, mãnh liệt với bước sóng 694,3 nm.
Cấu trúc của laser Ruby
1. Laser Ruby Rod
Các tinh thể ruby hình trụ phục vụ như một môi trường laser.
2.Pump Source
Một đèn flash cường độ cao (như đèn xenon) cung cấp năng lượng cần thiết để kích thích các ion crôm trong thanh ruby.
3.Hố quang
Hai tấm gương được đặt ở hai đầu của thanh ruby. Một tấm gương phản xạ hoàn toàn, trong khi tấm gương kia phản xạ một phần, cho phép chùm tia laser thoát ra.
4Hệ thống làm mát
Vì quá trình bơm tạo ra nhiệt đáng kể, hệ thống làm mát thường được tích hợp để ngăn chặn quá nóng của thanh ruby và các thành phần khác.
Lợi thế của các thanh laser Ruby
1.Simplicity: Thiết kế đơn giản của laser ruby làm cho nó dễ dàng để xây dựng và vận hành.
2Sự nhất quán cao: chùm tia laser phát ra cho thấy sự nhất quán tuyệt vời, làm cho nó phù hợp với các ứng dụng chính xác.
3Độ bền: Bản chất trạng thái rắn của thanh ruby đảm bảo tuổi thọ hoạt động dài trong điều kiện bình thường.
Ứng dụng của Ruby Laser Rods
1.Holography: Ánh sáng gắn kết từ laser ruby là lý tưởng để tạo ra các hình ảnh ba chiều chất lượng cao.
2Các thủ tục y tế: Máy laser Ruby đã được sử dụng để loại bỏ hình xăm, điều trị da và các thủ tục da khác.
3Xác định khoảng cách: Máy đo khoảng cách bằng laser đầu tiên dựa trên laser ruby để đo khoảng cách chính xác.
4Nghiên cứu khoa học: Máy laser Ruby đã được sử dụng trong các thí nghiệm đòi hỏi các nguồn ánh sáng liên kết và đơn sắc.
5Giáo dục: Là một hệ thống laser đơn giản và dễ tiếp cận, laser ruby thường được sử dụng trong các cuộc biểu diễn giáo dục.
Câu hỏi và câu trả lời
Hỏi:Các thanh laser ruby nên được lưu trữ và xử lý như thế nào để duy trì hiệu suất?
A:Lưu trữ:Trong môi trường khô, tối (Cr3 + nhạy quang).
Làm sạch:Sử dụng methanol (tránh các chất tẩy rửa thô).
Đặt:Giảm thiểu căng thẳng cơ học (phông liệu indium mềm thường được sử dụng để tiếp xúc nhiệt).
Nguồn bơm:Phù hợp quang phổ đèn flash với các băng tần hấp thụ Cr3+ (400 nm & 550 nm).
Tránh:Tiếp xúc trực tiếp với tia UV, dấu vân tay trên khuôn mặt đánh bóng hoặc chu trình nhiệt vượt quá 200 °C.
