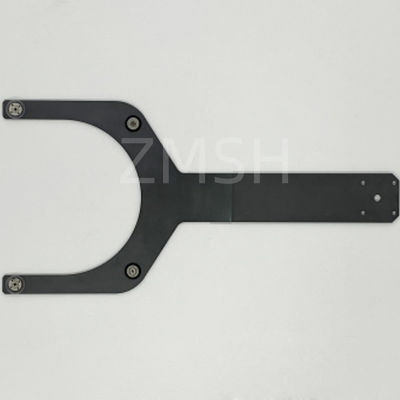

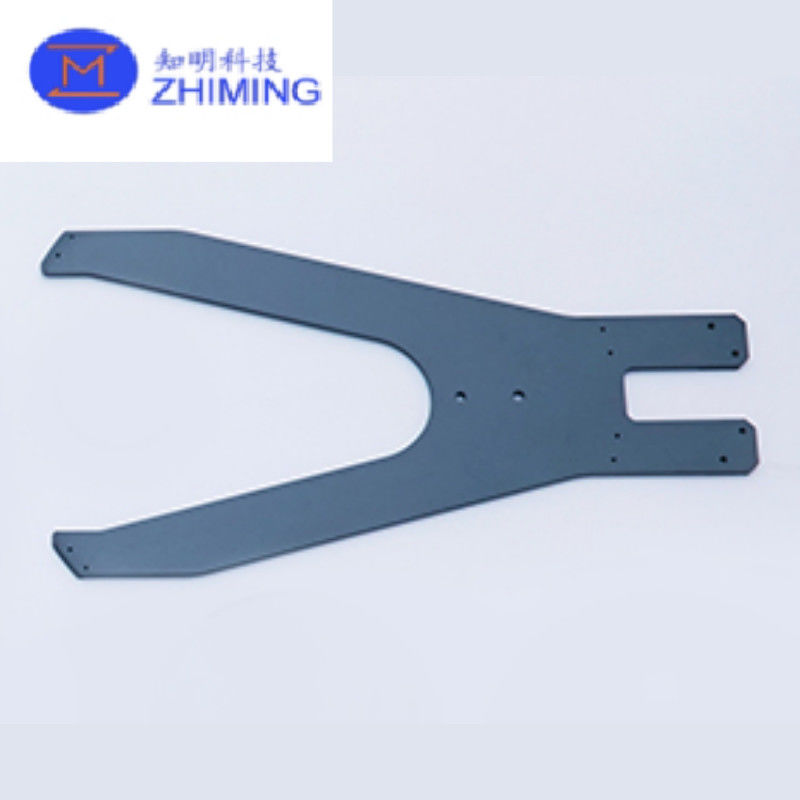

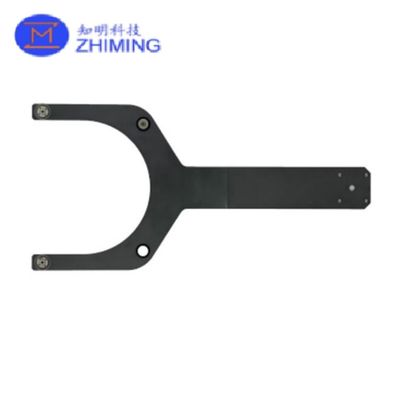

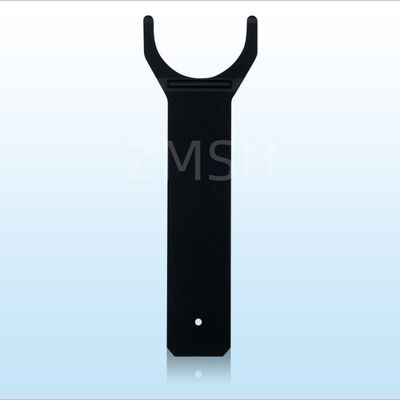

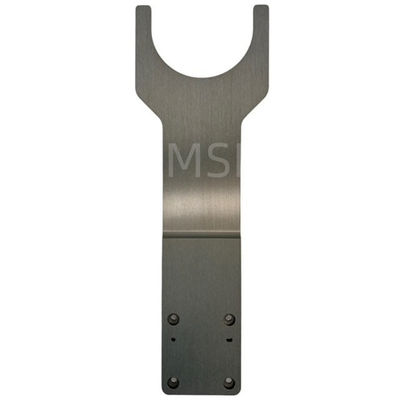

SiC Wafer Hand để xử lý Wafer, tương thích với phòng sạch, chống ăn mòn, giao diện tùy chỉnh
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | ZMSH |
|
Thông tin chi tiết |
|||
| Mật độ: | 3.21g/cm | Độ cứng: | Độ cứng 2500Vickers |
|---|---|---|---|
| Kích thước hạt: | 2 ~ 10μm | Độ tinh khiết hóa học: | 99,9995% |
| Nhiệt dung: | 640J · kg-1 · K-1 | Nhiệt độ thăng hoa: | 2700℃ |
Mô tả sản phẩm
Sản phẩm giới thiệu của Wafer Hand
SiC wafer tay là một hiệu ứng cuối được thiết kế để xử lý wafer với độ cứng cao và ổn định nhiệt.nó cung cấp sức mạnh cơ học tuyệt vời, chống ăn mòn, độ bền nhiệt và hiệu suất cực sạch. Nó lý tưởng cho việc xử lý các chất nền bán dẫn tiên tiến như SiC, GaN,và sapphire trong phòng sạch và môi trường nhiệt độ cao.
Cấu trúc và nguyên tắc hoạt động của Wafer Hand
Tay wafer SiC hỗ trợ các wafer bằng cạnh hoặc mặt sau của chúng bằng cách sử dụng các cấu trúc giống như nĩa hoặc nền tảng tùy chỉnh.hoặc tay cầm cơ học cho phép chuyển giao không tiếp xúc hoặc tối thiểu tiếp xúcĐộ cứng cấu trúc cao của nó đảm bảo sự ổn định kích thước trong quá trình vận chuyển, cho phép định vị chính xác wafer và rủi ro nhiễm trùng tối thiểu.
Các lĩnh vực ứng dụng của Wafer Hand
Các tay wafer được sử dụng rộng rãi trong các quy trình bán dẫn và quang điện tử sau:
1Hệ thống vận chuyển wafer (ví dụ: EFEM, FOUP loader, giao diện SMIF pod)
2.Làm tải/thả wafer cho lithography, khắc, cấy ghép ion, xử lý nhiệt
3Công cụ kiểm tra, phân loại và phân loại wafer
4. Die gắn kết, cắt nhỏ, đóng gói, và trạm thử nghiệm cuối cùng
5- xử lý chính xác trong bảng hiển thị, MEMS, và chế tạo chip sinh học
6- Phù hợp cho Si, SiC, GaAs, GaN, sapphire và các chất nền khác
Ưu điểm sản phẩmcủa WBàn tay
A: Hỗ trợ wafer 2 inch đến 12 inch; kích thước tùy chỉnh cũng có sẵn.
Q2: Liệu bàn tay wafer sẽ trầy xước hoặc gây ô nhiễm wafer?
A: Không. Tay được làm từ các vật liệu chống mòn và ít hạt với các cạnh cong và tuân thủ phòng sạch.
Q3: Nó có thể được tích hợp với các hệ thống robot không?
A: Có, nó hỗ trợ các giao diện robot khác nhau (ví dụ: tiêu chuẩn SECS / GEM, SEMI) và có thể được tùy chỉnh cho các hệ thống cụ thể.
Q4: Thời gian sử dụng dự kiến và yêu cầu bảo trì là gì?
A: Được thiết kế cho hơn 1 triệu chu kỳ hoạt động với bảo trì tối thiểu; làm sạch định kỳ là đủ.
Q5: Nó có thể được tùy chỉnh dựa trên các vật liệu wafer khác nhau (Si, SiC, Sapphire, v.v.)?
A: Có. Chúng tôi cung cấp các thiết kế tùy chỉnh tối ưu hóa cho các vật liệu wafer khác nhau với các cấu trúc hỗ trợ thích hợp.
