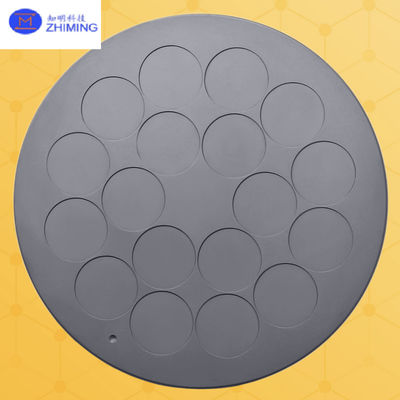

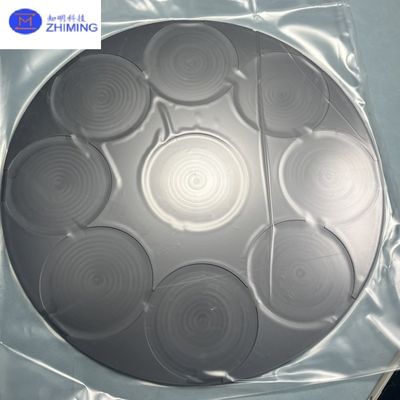

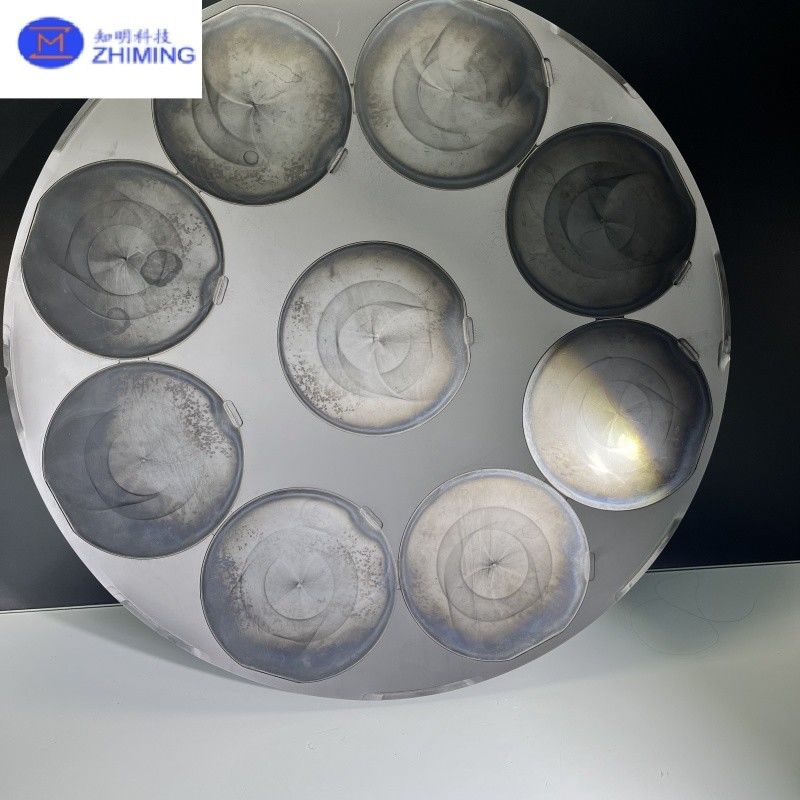

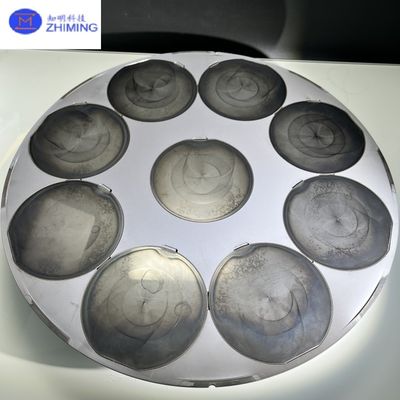

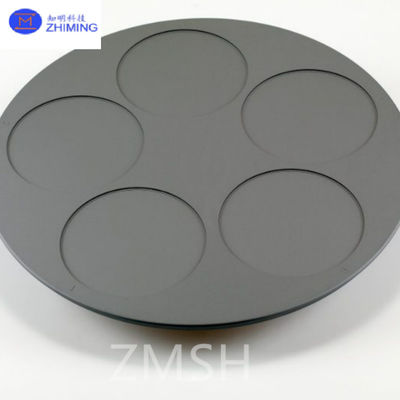

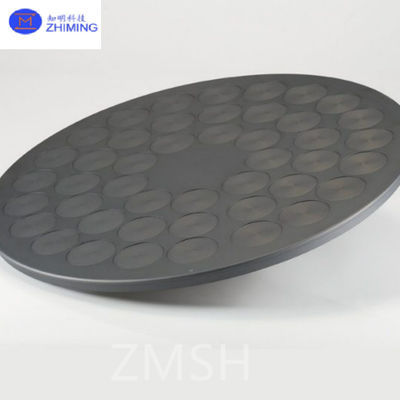

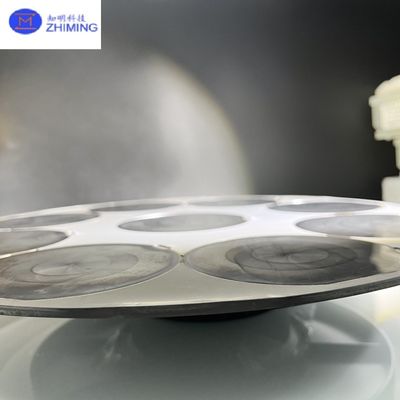

Silicon Carbide (SiC) Ceramic Tray khắc bán dẫn và xử lý wafer quang điện

Silicon Carbide (SiC) Ceramic Tray khắc bán dẫn và xử lý wafer quang điện

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: ZMSH
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Mật độ: 3.21g/cm Độ cứng: Độ cứng 2500Vickers
Kích thước hạt: 2 ~ 10μm Độ tinh khiết hóa học: 99,9995%
Nhiệt dung: 640J · kg-1 · K-1 Nhiệt độ thăng hoa: 2700℃

Mô tả sản phẩm

giới thiệu của SIC Ceramic Tray​​
​​

SIC Ceramic Tray (Silicon Carbide Ceramic Tray) là một công cụ mang công nghiệp hiệu suất cao dựa trên vật liệu silicon carbide (SiC). Nó được sử dụng rộng rãi trong sản xuất bán dẫn,Photovoltaics, xử lý laser, và các lĩnh vực khác. Tận dụng các tính chất đặc biệt của SiC như khả năng chống nhiệt độ cao, khả năng chống ăn mòn,và độ dẫn nhiệt cao, nó phục vụ như một sự thay thế lý tưởng cho các vật liệu truyền thống như graphite và kim loại trong các kịch bản công nghiệp tiên tiến.



 Silicon Carbide (SiC) Ceramic Tray khắc bán dẫn và xử lý wafer quang điện 0Silicon Carbide (SiC) Ceramic Tray khắc bán dẫn và xử lý wafer quang điện 1



Các nguyên tắc cơ bảnSIC Thẻ gốm​​


(1) Tính chất vật liệu



Chống nhiệt độ cao: Điểm nóng chảy lên đến 2700 °C, hoạt động ổn định ở 1800 °C, phù hợp với các quy trình nhiệt độ cao (ví dụ: khắc ICP, MOCVD).
Độ dẫn nhiệt cao: 140 ~ 300 W / m · K (tốt hơn graphite và SiC ngưng tụ), đảm bảo phân phối nhiệt đồng đều và giảm thiểu biến dạng do căng nhiệt.
Chống ăn mòn: Chống các axit mạnh (ví dụ: HF, H2SO4) và kiềm, tránh ô nhiễm hoặc hư hỏng cấu trúc.
Sự giãn nở nhiệt thấp: hệ số giãn nở nhiệt (4.0 × 10 - 6 / K) gần với silicon, làm giảm độ cong trong các thay đổi nhiệt độ.


(2) Thiết kế cấu trúc



Độ tinh khiết và mật độ cao: hàm lượng SiC ≥99,3%, độ xốp ≈0, được hình thành thông qua sintering nhiệt độ cao (2250~2450°C) để ngăn chặn sự đổ hạt.
Kích thước tùy chỉnh: Hỗ trợ đường kính lớn (ví dụ: φ600mm) và các tính năng tích hợp (nổ chân không, rãnh) để xử lý wafer và phun chân không



Các ứng dụng chínhSIC Thẻ gốm​​
​​

(1) Sản xuất bán dẫn



Xử lý Wafer: Được sử dụng trong khắc ICP và CVD (Chemical Vapor Deposition) để ổn định vị trí wafer.
Thiết bị MOCVD: hoạt động như một chất mang tăng GaN (gallium nitride) trong đèn LED sáng cao, chịu được nhiệt độ 1100~1200 °C.


(2) Photovoltaics



Tăng trưởng tinh thể Silicon: Thay thế các thạch anh trong sản xuất silic đa tinh thể, dung nạp nhiệt độ nóng chảy > 1420 °C.


(3) Máy laser và chế biến chính xác



Chụp / cắt: phục vụ như một nền tảng cho các vật liệu khắc bằng laser, chống lại tác động của chùm tia năng lượng cao.


(4) Kỹ thuật hóa học và môi trường



Thiết bị chống ăn mòn: Được sử dụng trong đường ống và lò phản ứng để xử lý chất lỏng hung hăng

 Silicon Carbide (SiC) Ceramic Tray khắc bán dẫn và xử lý wafer quang điện 2





Câu hỏi và câu trả lờiSIC Thẻ gốm
​​

Q1: SIC so sánh với khay graphit như thế nào?
Đáp: SIC chịu được nhiệt độ cao hơn (1800 ° C so với ~ 1000 ° C) và tránh lớp phủ phân lớp.



Q2: Có thể sử dụng lại khay SIC không?
A: Có, nhưng tránh tác động cơ học và nhiệt độ cực cao. Làm sạch dư lượng bằng các công cụ mềm; lưu trữ khô để ngăn ngừa hấp thụ độ ẩm.



Q3: Các chế độ thất bại phổ biến?
A: Nứt do sốc nhiệt hoặc căng thẳng cơ học. Thẻ SiC CVD tinh khiết chống biến dạng trừ khi bị hư hại về mặt vật lý.



Q4: Thích hợp cho môi trường chân không?
Đáp: Vâng. Độ tinh khiết cao và khí thải thấp làm cho chúng lý tưởng cho phun chân không và khắc bán dẫn.



Q5: Làm thế nào để chọn thông số kỹ thuật?
A: Xem xét nhiệt độ quá trình, dung lượng tải và khả năng tương thích (ví dụ: khay φ600mm cho các wafer lớn)
