Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: ZMSH
Chứng nhận: by case
Số mô hình: 4 INCH

Thanh toán:

Số lượng đặt hàng tối thiểu: 10
Giá bán: 5 USD
chi tiết đóng gói: thùng tùy chỉnh
Thời gian giao hàng: 4-8 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: theo trường hợp
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Grade: Zero MPD Grade,Production Grade,Research Grade,Dummy Grade Resistivity 4H-N: 0.015~0.028 Ω•cm
Resistivity 4/6H-SI: ≥1E7 Ω·cm Primary Flat: {10-10}±5.0° or round shape
TTV/Bow /Warp: ≤10μm /≤10μm /≤15μm Roughness: Polish Ra≤1 nm / CMP Ra≤0.5 nm

Mô tả sản phẩm

SiC Epitaxial Wafer tổng quan

8 inch (200 mm) SiC Epitaxial Wafers hiện đang nổi lên như là yếu tố hình thức tiên tiến nhất trong ngành công nghiệp SiC.8 ¢ Các tấm ván epitaxial SiC cung cấp cơ hội vô song để mở rộng sản xuất thiết bị điện đồng thời giảm chi phí cho mỗi thiết bị.

Khi nhu cầu về xe điện, năng lượng tái tạo, và điện tử công nghiệp tiếp tục tăng lên trên toàn cầu, các tấm 8 ′′ đang cho phép một thế hệ mới của SiC MOSFETs, đèn diode,và các mô-đun điện tích hợp có công suất cao hơn, năng suất tốt hơn, và chi phí sản xuất thấp hơn.

Với tính chất băng tần rộng, độ dẫn nhiệt cao và điện áp phá vỡ đặc biệt, các tấm miếng 8 ′′ SiC đang mở ra các mức độ hiệu suất và hiệu quả mới trong điện tử công suất tiên tiến.

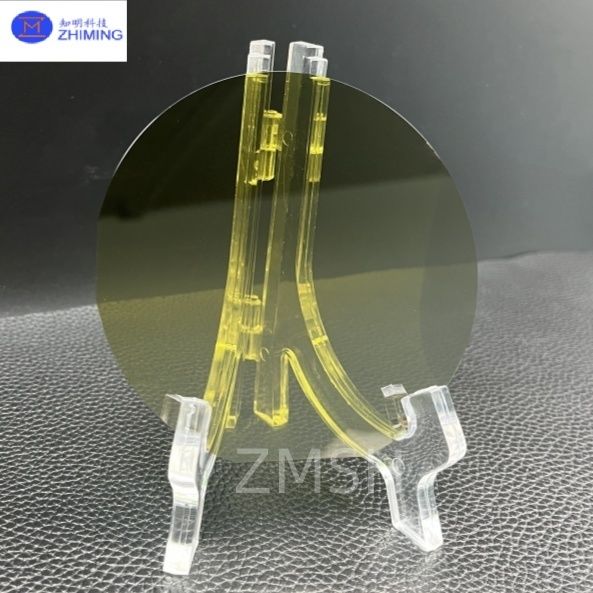

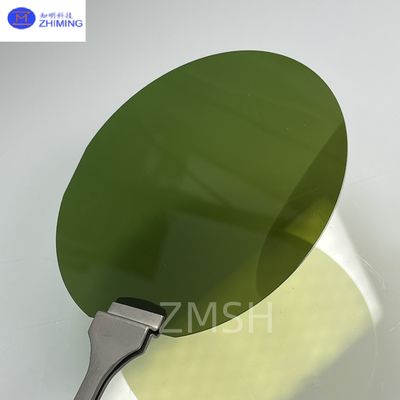

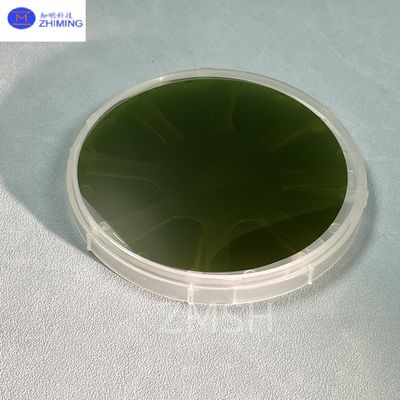

8-inch SiC Epitaxial Wafers Tăng suất và hiệu quả Điện tử điện năng có thể mở rộng 08-inch SiC Epitaxial Wafers Tăng suất và hiệu quả Điện tử điện năng có thể mở rộng 1






Làm thế nào để sản xuất 8 ̊ SiC Epitaxial Wafers



Sản xuất các tấm miếng 8 ′′ SiC epitaxial đòi hỏi các lò phản ứng CVD thế hệ tiếp theo, kiểm soát tăng trưởng tinh thể chính xác và công nghệ nền siêu phẳng:

  1. Sản xuất chất nền
    Các chất nền SiC đơn tinh 8 ′ được sản xuất thông qua các kỹ thuật sublimation nhiệt độ cao và sau đó được đánh bóng đến độ thô dưới nanomet.

  2. CVD Tăng trưởng Epitaxial
    Các công cụ CVD quy mô lớn tiên tiến hoạt động ở ~ 1600 °C để lắng đọng các lớp epitaxial SiC chất lượng cao trên các chất nền 8 ′′, với dòng chảy khí và nhiệt độ đồng nhất tối ưu để xử lý khu vực lớn hơn.

  3. Thuốc kích thích phù hợp
    Các hồ sơ doping loại N hoặc loại P được tạo ra với sự đồng nhất cao trên toàn bộ wafer 300 mm.

  4. Kỹ thuật đo lường chính xác
    Kiểm soát sự đồng nhất, giám sát khiếm khuyết tinh thể và quản lý quy trình tại chỗ đảm bảo tính nhất quán từ trung tâm đến cạnh wafer.

  5. Đảm bảo chất lượng toàn diện
    Mỗi wafer được xác nhận thông qua:

    • AFM, Raman, và XRD

    • Bản đồ khiếm khuyết toàn wafer

    • Phân tích độ thô bề mặt và warp

    • Đo tính năng điện


Thông số kỹ thuật

  Thể loại   8InchN-type SiCSubstrate
1 Polytyp -- 4HSiC
2 Chất dẫn -- N
3 Chiều kính mm 2000,00±0,5mm
4 Độ dày Ừm. 700±50μm
5 Trục định hướng bề mặt tinh thể mức độ 4.0° hướng ± 0,5°
6 Độ sâu mm 1 ~ 1,25mm
7 Định hướng notch mức độ ± 5°
8 Kháng điện (trung bình) Ωcm NA
9 TTV Ừm. NA
10 LTV Ừm. NA
11 Quỳ xuống Ừm. NA
12 Warp. Ừm. NA
13 MPD cm-2 NA
14 TSD cm-2 NA
15 BPD cm-2 NA
16 TED cm-2 NA
17 EPD cm-2 NA
18 ForeignPolytypes -- NA
19 SF ((BSF)))) 2x2mm kích thước lưới % NA
20 TUA ((TotalUsableArea) ((kích thước lưới 2x2mm) % NA
21 NominalEdgeExclusion mm NA
22 Các vết trầy xước trực quan -- NA
23 Độ dài tích lũy vết trầy xước (SiSurface) mm NA
24 SiFace -- CMPộc
25 CFace -- CMPộc
26 Độ thô bề mặt (Siface) nm NA
27 Độ thô bề mặt nm NA
28 đánh dấu bằng laser -- CFace, trên Notch
29 Edgechip ((Front&backSurfaces) -- NA
30 Bảng hexplates -- NA
31 Rạn nứt -- NA
32 Hạt ((≥ 0,3um) -- NA
33 Khu vực ô nhiễm (bẩn) -- Không có: Cả hai mặt
34 Chất kim loại còn lại (ICP-MS) nguyên tử/cm2 NA
35 EdgeProfile -- Chamfer, R-Shape
36 Bao bì -- Multi-waferCassetteOrSingleWaferContainer






Ứng dụng

8  Các tấm vỏ SiC cho phép sản xuất hàng loạt các thiết bị điện đáng tin cậy trong các lĩnh vực bao gồm:

  • Xe điện (EV)
    Các biến tần kéo, bộ sạc trên tàu và các bộ chuyển đổi DC / DC.

  • Năng lượng tái tạo
    Máy biến đổi năng lượng mặt trời, máy chuyển đổi năng lượng gió.

  • Động cơ công nghiệp
    Động cơ hiệu quả, hệ thống phụ trợ.

  • Cơ sở hạ tầng 5G / RF
    Bộ khuếch đại năng lượng và công tắc RF.

  • Điện tử tiêu dùng
    Các nguồn cung cấp năng lượng nhỏ gọn, hiệu quả cao.


Câu hỏi thường gặp (FAQ)

1. Lợi ích của 8 ′′ SiC wafers là gì?
Chúng làm giảm đáng kể chi phí sản xuất cho mỗi chip thông qua tăng diện tích wafer và năng suất quá trình.

2Sản xuất 8 ̊ SiC đã trưởng thành như thế nào?
Chúng tôi đang có sẵn bây giờ cho R & D và tăng khối lượng.

3. Có thể doping và độ dày được tùy chỉnh?
Vâng, tùy chỉnh đầy đủ hồ sơ doping và độ dày epi có sẵn.

4. Các nhà máy hiện có có tương thích với 8 ′′ SiC wafers?
Cần nâng cấp thiết bị nhỏ để tương thích đầy đủ 8 ′′.

5Thời gian giao dịch thông thường là bao nhiêu?
6-10 tuần cho đơn đặt hàng ban đầu; ngắn hơn cho khối lượng lặp lại.

6Các ngành nào sẽ áp dụng 8 ̊ SiC nhanh nhất?
Ngành ô tô, năng lượng tái tạo và cơ sở hạ tầng lưới điện.
