Tên thương hiệu: | ZMSH |
Số mẫu: | Thiết bị nâng laser |
MOQ: | 1 |
giá bán: | 500 USD |
Chi tiết bao bì: | thùng tùy chỉnh |
Điều khoản thanh toán: | T/T |

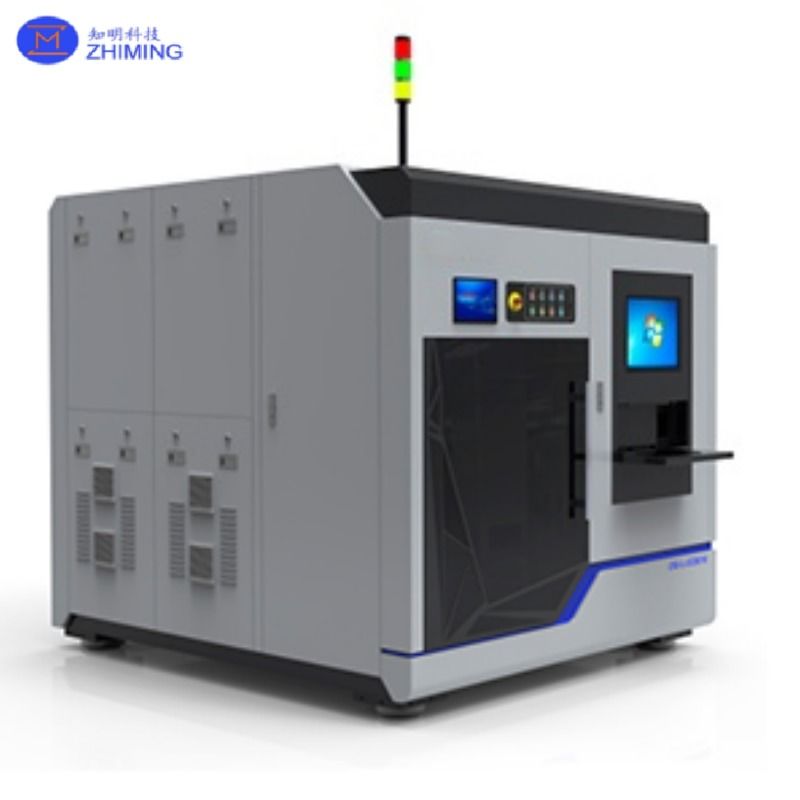

Thiết bị tháo laser bán dẫn đại diện cho một giải pháp thế hệ tiếp theo cho việc làm mỏng thạch cao trong chế biến vật liệu bán dẫn.Không giống như các phương pháp sản xuất wafer truyền thống dựa trên nghiền cơ khí, kim cương dây cưa, hoặc hóa học cơ khí planarization, nền tảng dựa trên laser này cung cấp một không tiếp xúc,thay thế không phá hủy để tách các lớp siêu mỏng khỏi các thùng bán dẫn hàng loạt.
Tối ưu hóa cho các vật liệu dễ vỡ và có giá trị cao như gallium nitride (GaN), silicon carbide (SiC), sapphire và gallium arsenide (GaAs),Thiết bị nâng máy laser bán dẫn cho phép cắt tỉa chính xác các bộ phim quy mô wafer trực tiếp từ thỏi tinh thểCông nghệ đột phá này làm giảm đáng kể chất thải vật liệu, cải thiện thông lượng và tăng cường tính toàn vẹn của nền tảng, tất cả đều rất quan trọng đối với các thiết bị thế hệ tiếp theo trong điện tử công suất,Hệ thống RF, photonics, và micro-display.
Với sự nhấn mạnh vào điều khiển tự động, hình dạng chùm và phân tích tương tác laser-vật liệu,Thiết bị nâng máy laser bán dẫn được thiết kế để tích hợp liền mạch vào quy trình sản xuất bán dẫn trong khi hỗ trợ tính linh hoạt R&D và khả năng mở rộng sản xuất hàng loạt.
Quá trình được thực hiện bởi Thiết bị nâng cao laser bán dẫn bắt đầu bằng cách chiếu xạ thanh hiến tặng từ một bên bằng tia laser cực tím năng lượng cao.chùm tia này được tập trung chặt chẽ vào một độ sâu bên trong cụ thể, thường dọc theo giao diện kỹ thuật, nơi hấp thụ năng lượng được tối đa hóa do tương phản quang học, nhiệt hoặc hóa học.
Ở lớp hấp thụ năng lượng này, sưởi ấm tại chỗ dẫn đến một vụ nổ vi mô nhanh chóng, mở rộng khí hoặc phân hủy một lớp giao diện (ví dụ: một bộ phim gây căng thẳng hoặc oxit hy sinh).Sự gián đoạn được kiểm soát chính xác này làm cho lớp tinh thể phía trên với độ dày hàng chục micrometer tách ra khỏi thạch cao cơ bản một cách sạch sẽ.
Thiết bị tháo laser bán dẫn sử dụng các đầu quét đồng bộ chuyển động, điều khiển trục z có thể lập trình,và phản xạ thời gian thực để đảm bảo mỗi xung cung cấp năng lượng chính xác ở mặt phẳng mục tiêuThiết bị cũng có thể được cấu hình với khả năng bùng nổ hoặc nhiều xung để tăng sự trơn tru tách và giảm thiểu căng thẳng còn lại.bởi vì chùm tia laser không bao giờ tiếp xúc với vật liệu về mặt vật lý, nguy cơ nứt nhỏ, uốn cong hoặc nứt bề mặt được giảm đáng kể.
Điều này làm cho phương pháp làm mỏng bằng laser làm thay đổi trò chơi, đặc biệt là trong các ứng dụng yêu cầu wafer siêu phẳng, siêu mỏng với TTV dưới micron (Total Thickness Variation).
Độ dài sóng | IR/SHG/THG/FHG |
---|---|
Độ rộng xung | Nanosecond, Picosecond, Femtosecond |
Hệ thống quang học | Hệ thống quang cố định hoặc hệ thống Galvano-Optical |
Giai đoạn XY | 500 mm × 500 mm |
Phạm vi xử lý | 160 mm |
Tốc độ di chuyển | Tối đa 1000 mm/giây |
Khả năng lặp lại | ± 1 μm hoặc ít hơn |
Độ chính xác vị trí tuyệt đối: | ± 5 μm hoặc ít hơn |
Kích thước wafer | 2 ′′ 6 inch hoặc tùy chỉnh |
Kiểm soát | Windows 10,11 và PLC |
Điện áp cung cấp điện | AC 200 V ± 20 V, đơn pha, 50/60 kHz |
Kích thước bên ngoài | 2400 mm (W) × 1700 mm (D) × 2000 mm (H) |
Trọng lượng | 1,000 kg |
Thiết bị nâng máy laser bán dẫn đang nhanh chóng thay đổi cách thức vật liệu được chuẩn bị trên nhiều lĩnh vực bán dẫn:
Việc nhấc các tấm GaN-on-GaN siêu mỏng ra khỏi các thùng rác lớn cho phép kiến trúc dẫn điện dọc và tái sử dụng các chất nền đắt tiền.
Giảm độ dày lớp thiết bị trong khi duy trì tính phẳng của chất nền, lý tưởng cho điện tử công suất chuyển đổi nhanh.
Cho phép tách hiệu quả các lớp thiết bị từ các viên saphir để hỗ trợ sản xuất micro-LED mỏng, tối ưu hóa nhiệt.
Điều này giúp tách các lớp GaAs, InP và AlGaN để tích hợp quang điện tử tiên tiến.
Sản xuất các lớp chức năng mỏng cho các cảm biến áp suất, máy đo tốc độ hoặc photodiode, nơi khối lượng lớn là một nút thắt hiệu suất.
Chuẩn bị nền siêu mỏng phù hợp cho màn hình linh hoạt, mạch đeo và cửa sổ thông minh trong suốt.
Trong mỗi lĩnh vực này, Thiết bị nâng máy laser bán dẫn đóng một vai trò quan trọng trong việc cho phép thu nhỏ, tái sử dụng vật liệu và đơn giản hóa quy trình.
Q1: Độ dày tối thiểu mà tôi có thể đạt được bằng cách sử dụng thiết bị nâng laser bán dẫn là gì?
A1:Thông thường từ 10 ∼ 30 micron tùy thuộc vào vật liệu.
Câu 2: Có thể dùng nó để cắt nhiều miếng từ cùng một thỏi không?
A2:Vâng, nhiều khách hàng sử dụng kỹ thuật tháo laser để thực hiện các lần khai thác hàng loạt các lớp mỏng từ một thùng nhôm.
Q3: Các tính năng an toàn nào được bao gồm cho hoạt động laser công suất cao?
A3:Lớp 1 vỏ, hệ thống khóa, che chắn chùm tia, và tự động tắt tất cả đều là tiêu chuẩn.
Q4: Hệ thống này so sánh với kim cương dây cưa về chi phí như thế nào?
A4:Trong khi đầu tư ban đầu có thể cao hơn, việc nâng cao laser làm giảm đáng kể chi phí tiêu thụ, thiệt hại nền và các bước sau chế biến, giảm tổng chi phí sở hữu (TCO) dài hạn.
Q5: Quá trình có khả năng mở rộng đến 6 inch hoặc 8 inch?
A5:Nền tảng hỗ trợ lên đến 12 inch nền với phân phối chùm quang đồng đều và các giai đoạn chuyển động định dạng lớn.
