| Tên thương hiệu: | ZMSH |
| MOQ: | 5 |
| giá bán: | by case |
| Chi tiết bao bì: | thùng tùy chỉnh |
| Điều khoản thanh toán: | T/t |

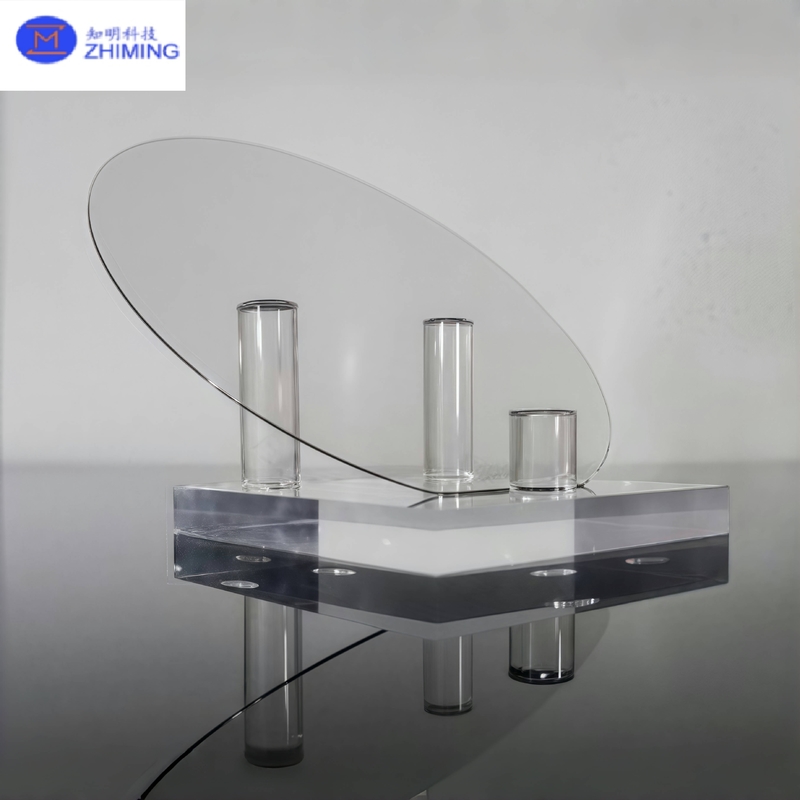

Các tấm vải SiC bán cách nhiệt tinh khiết caođược thiết kế cho điện tử điện thế hệ tiếp theo, thiết bị RF / vi sóng và điện tử quang học.Wafers của chúng tôi được chế tạo từ 4H- hoặc 6H-SiC tinh thể đơn bằng cách sử dụng một tối ưu hóa Phụng thuật vận chuyển hơi nước vật lý (PVT) quá trình tăng trưởng kết hợp với mức độ sâu bù nungKết quả là một wafer với:
Chống cực cao: ≥1 × 1012 Ω · cm, để ngăn chặn dòng rò rỉ trong các thiết bị chuyển mạch điện áp cao
Phạm vi rộng (~3.2 eV): Giữ hiệu suất điện vượt trội trong điều kiện nhiệt độ cao, trường điện cao và bức xạ cao
Khả năng dẫn nhiệt đặc biệt: > 4,9 W/cm·K, để loại bỏ nhiệt nhanh trong các mô-đun công suất cao
Sức mạnh cơ học vượt trội: Độ cứng Mohs là 9,0 (sau kim cương), mở rộng nhiệt thấp và ổn định hóa học tuyệt vời
Bề mặt mịn mịn nguyên tử: Ra < 0,4 nm với mật độ khiếm khuyết < 1/cm2, lý tưởng cho MOCVD/HVPE epitaxy và chế tạo micro-nano
Kích thước có sẵn:50, 75, 100, 150, 200 mm (2 ′′ 8 ′′); đường kính tùy chỉnh lên đến 250 mm theo yêu cầu.
Phạm vi độ dày:200 ‰ 1000 μm với độ khoan dung ± 5 μm.
Chuẩn bị bột SiC tinh khiết cao
Vật liệu khởi đầu: bột SiC cấp 6N?? được tinh chế thông qua tẩy rửa chân không nhiều giai đoạn và xử lý nhiệt để giảm các chất gây ô nhiễm kim loại (Fe, Cr, Ni < 10 ppb) và loại bỏ các sự bao gồm đa tinh thể.
Sự tăng trưởng tinh thể đơn PVT được sửa đổi
Môi trường:10−3?? 10−2 Torr gần chân không
Nhiệt độ:Graphite crucible đun nóng đến ~ 2500 °C; gradient nhiệt được kiểm soát ΔT ≈ 10?? 20 °C/cm
Dòng khí và thiết kế thùng nấu:Các bộ tách graphite xốp và hình học thạch cao phù hợp đảm bảo phân phối hơi đồng đều và ức chế nucleation không mong muốn
Dinamic Feed & Rotation:Việc bổ sung bột SiC định kỳ và xoay thanh tinh thể tạo ra mật độ dịch chuyển thấp (< 3 000 cm−2) và định hướng 4H/6H nhất quán
Đánh giá độ sâu của sự bù đắp
Hydrogen Anneal:600-1 400 °C trong khí quyển H2 trong vài giờ để kích hoạt bẫy ở mức độ sâu và bù đắp các chất mang nội tại
N/Al Co-Doping (Tự chọn):Việc kết hợp chính xác các chất dopant Al (acceptor) và N (donor) trong quá trình phát triển hoặc sau khi phát triển CVD để tạo ra các cặp donor-acceptor ổn định, thúc đẩy đỉnh kháng
Mái chính xác & Mở nhiều giai đoạn
Máy cắt dây kim cương:Bụi slice đến độ dày 200 ‰ 1 000 μm với lớp tổn thương tối thiểu; độ chịu đựng độ dày ± 5 μm
Lốp thô đến mỏng:Sử dụng các chất mài kim cương để loại bỏ tổn thương cưa và chuẩn bị để đánh bóng
Sơn kim loại cơ khí (CMP)
Phương tiện đánh bóng:Bụi nano-oxide (SiO2 hoặc CeO2) trong dung dịch kiềm nhẹ
Kiểm soát quy trình:Các thông số đánh bóng căng thẳng thấp cung cấp độ thô RMS 0,2 ∼ 0,4 nm và loại bỏ các vết trầy xước nhỏ
Làm sạch cuối cùng & Bao bì lớp-100
Làm sạch siêu âm nhiều bước:dung môi hữu cơ → xử lý axit / cơ sở → rửa nước phi ion hóa, tất cả đều được thực hiện trong phòng sạch lớp-100
Sấy và niêm phong:Khô lọc nitơ, được niêm phong trong túi bảo vệ chứa nitơ và được đặt trong các hộp bên ngoài chống tĩnh, giảm rung
| Không, không. | Kích thước wafer | Loại/Dopant | Định hướng | Độ dày | MPD | NT1 | Làm bóng | Độ thô bề mặt |
| 1 | 2" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 350 ± 25 um | < 50 cm-2 | >=1E5 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 2 | 2" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 350 ± 25 um | < 15 cm-2 | >=1E7 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 3 | 3" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 350 ± 25 um | < 50 cm-2 | >=1E5 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 4 | 3" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 350 ± 25 um | < 15 cm-2 | >=1E7 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 5 | 4" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 350 hoặc 500 ± 25 um | < 50 cm-2 | >=1E5 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 6 | 4" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 350 hoặc 500 ± 25 um | < 15 cm-2 | >=1E7 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 7 | 6" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 500 ± 25 um | < 50 cm-2 | >=1E5 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 8 | 6" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 500 ± 25 um | < 15 cm-2 | >=1E7 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 9 | 8" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 500 ± 25 um | < 50 cm-2 | >=1E5 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 10 | 8" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 500 ± 25 um | < 15 cm-2 | >=1E7 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 11 | 12" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 500 ± 25 um | < 50 cm-2 | >=1E5 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
| 12 | 12" 4H | Phân cách nhiệt / V hoặc không dùng thuốc | <0001> +/- 0,5 độ | 500 ± 25 um | < 15 cm-2 | >=1E7 Ω•cm | Mặt hai mặt được đánh bóng / mặt Si sẵn sàng với CMP | <0,5 nm |
Điện tử công suất cao
SiC MOSFETs, Schottky diode, biến tần điện áp cao và các mô-đun điện EV sạc nhanh tận dụng SiC ′s trường kháng thấp và phá vỡ cao.
Hệ thống RF & Microwave
Các bộ khuếch đại công suất trạm cơ sở 5G / 6G, các mô-đun radar sóng milimet và đầu cuối truyền thông vệ tinh đòi hỏi hiệu suất tần số cao và độ cứng bức xạ của SiC.
Optoelectronics & Photonics
Các đèn UV-LED, đèn LED laser xanh và máy dò quang băng tần rộng được hưởng lợi từ một chất nền mịn mà không có lỗi cho sự phân tích đồng đều.
Khám phá môi trường cực đoan
Các cảm biến áp suất / nhiệt độ nhiệt độ cao, các yếu tố giám sát tua-bin khí và các máy dò cấp hạt nhân khai thác sự ổn định của SiC?? trên 600 °C và dưới dòng bức xạ cao.
Hàng không vũ trụ và quốc phòng
Điện tử năng lượng vệ tinh, radar mang tên lửa và hệ thống máy bay đòi hỏi độ bền của SiC trong chân không, chu kỳ nhiệt độ và môi trường G cao.
Nghiên cứu tiên tiến & Giải pháp tùy chỉnh
Các chất nền cô lập máy tính lượng tử, quang học hố vi mô và hình dạng cửa sổ tùy chỉnh (trên cầu, rãnh V, đa giác) cho R&D tiên tiến.
Tại sao chọn SiC phân cách nhiệt hơn SiC dẫn điện?
SiC bán cách điện cho thấy khả năng kháng cực cao thông qua bù đắp mức độ sâu, làm giảm đáng kể dòng rò rỉ trong các thiết bị điện áp cao và tần số cao,Trong khi SiC dẫn điện phù hợp cho các ứng dụng kênh MOSFET điện áp thấp hoặc công suất.
Liệu những miếng bánh này có thể đi thẳng vào sự phát triển biểu mô?
Vâng, chúng tôi cung cấp các tấm bán cách nhiệt sẵn sàng cho MOCVD, HVPE, hoặc MBE, hoàn chỉnh với xử lý bề mặt và kiểm soát khiếm khuyết để đảm bảo chất lượng lớp biểu trục tuyệt vời.
Làm thế nào để đảm bảo sự sạch sẽ của miếng bánh?
Một quy trình phòng sạch lớp 100, siêu âm nhiều bước và làm sạch hóa học, cộng với bao bì nitơ kín đảm bảo hầu như không có hạt, dư lượng hữu cơ, hoặc vết trầy xước vi mô.
Thời gian giao hàng điển hình và đơn đặt hàng tối thiểu là bao nhiêu?
Các mẫu (tối đa 5 miếng) được vận chuyển trong vòng 7-10 ngày làm việc.
Bạn có cung cấp các hình dạng hoặc nền tùy chỉnh không?
Vâng, ngoài các tấm vỏ tròn tiêu chuẩn, chúng tôi chế tạo cửa sổ phẳng, các bộ phận V-groove, ống kính hình cầu, và các hình học khác theo yêu cầu.
