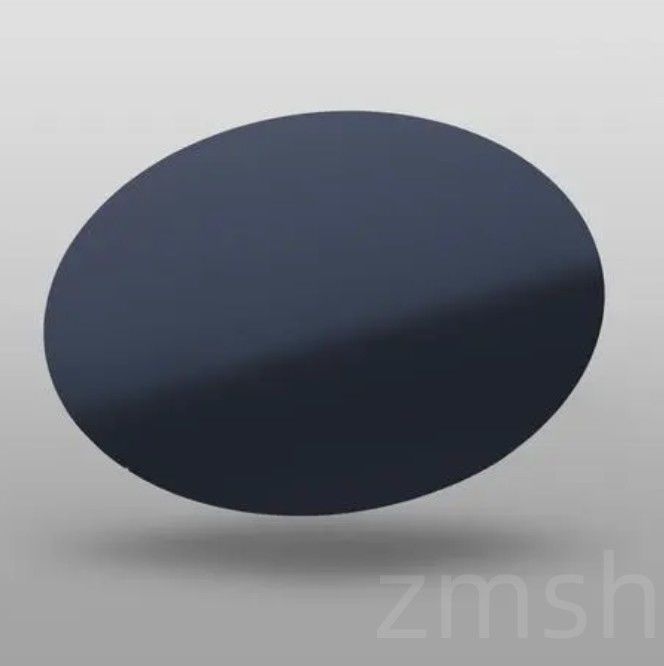

Bảng giới thiệu sản phẩm của 3C-SiC Wafers
3C-SiC wafer, còn được gọi là wafer Silicon Carbide khối, là một thành viên quan trọng của gia đình bán dẫn băng tần rộng.Với cấu trúc tinh thể khối độc đáo của chúng và đặc tính vật lý và hóa học đặc biệt, 3C-SiC wafer được sử dụng rộng rãi trong điện tử điện, thiết bị tần số vô tuyến, cảm biến nhiệt độ cao, v.v. So với silicon thông thường và các polytyp SiC khác như 4H-SiC và 6H-SiC,3C-SiC cung cấp tính di động electron cao hơn và một hằng số lưới gần hơn với silicon, cho phép tương thích tăng trưởng epitaxial cao hơn và giảm chi phí sản xuất.
Nhờ tính dẫn nhiệt cao, băng tần rộng và điện áp phá vỡ cao, các tấm miếng 3C-SiC duy trì hiệu suất ổn định trong điều kiện khắc nghiệt như nhiệt độ cao, điện áp cao,và tần số cao, làm cho chúng trở nên lý tưởng cho các thiết bị điện tử hiệu quả cao và tiết kiệm năng lượng thế hệ tiếp theo.
Tài sảncủa 3C-SiC Wafers
|
Tài sản. |
P-type 4H-SiC, tinh thể đơn |
P-type 6H-SiC, tinh thể đơn |
N-type 3C-SiC, tinh thể đơn |
|---|---|---|---|
| Các thông số lưới | a=3,082 Å c=10,092 Å |
a=3,09 Å c=15.084 Å |
a=4,349 Å |
| Chuỗi xếp chồng lên nhau | ABCB | ACBABC | ABC |
| Khó khăn của Mohs. | ≈9.2 | ≈9.2 | ≈9.2 |
| Mật độ | 3.23 g/cm3 | 30,0 g/cm3 | 2.36 g/cm3 |
| Tỷ lệ mở rộng nhiệt | Trục C: 4.3×10−6/K Trục C: 4,7 × 10−6/K |
Trục C: 4.3×10−6/K Trục C: 4,7 × 10−6/K |
3.8×10−6/K |
| Chỉ số khúc xạ @750nm | không=2.621 ne=2.671 |
không=2.612 ne=2.651 |
n=2.615 |
| Hằng số dielectric | ~ 9.66 | ~ 9.66 | ~ 9.66 |
| Độ dẫn nhiệt @ 298K | 3-5 W/ ((cm·K) | 3-5 W/ ((cm·K) | 3-5 W/ ((cm·K) |
| Band-Gap. | 3.26 eV | 3.02 eV | 2.36 eV |
| Điện trường bị hỏng. | 2-5×106 V/cm | 2-5×106 V/cm | 2-5×106 V/cm |
| Tốc độ trôi dạt bão hòa | 2.0×105 m/s | 2.0×105 m/s | 2.7×107 m/s |
Chuẩn bị chất nền
Các wafer 3C-SiC thường được trồng trên chất nền silicon (Si) hoặc silicon carbide (SiC).Các chất nền silicon mang lại lợi thế về chi phí nhưng có những thách thức do sự không phù hợp của lưới và sự mở rộng nhiệt phải được quản lý cẩn thận để giảm thiểu các khiếm khuyếtCác chất nền SiC cung cấp sự phù hợp lưới tốt hơn, dẫn đến các lớp biểu trục chất lượng cao hơn.
Sự lắng đọng hơi hóa học (CVD) Tăng trưởng epitaxial
Phim đơn tinh thể 3C-SiC chất lượng cao được trồng trên nền bằng cách lắng đọng hơi hóa học.Các khí phản ứng như methane (CH4) và silane (SiH4) hoặc chlorosilanes (SiCl4) phản ứng ở nhiệt độ cao (~ 1300 °C) để tạo thành tinh thể 3C-SiC. Kiểm soát chính xác tốc độ lưu lượng khí, nhiệt độ, áp suất và thời gian phát triển đảm bảo tính toàn vẹn tinh thể và sự đồng nhất về độ dày của lớp biểu trục.
Kiểm soát lỗi và quản lý căng thẳng
Do sự không phù hợp lưới giữa chất nền Si và 3C-SiC, các khiếm khuyết như trục trặc và lỗi xếp chồng có thể hình thành trong quá trình phát triển.Tối ưu hóa các thông số tăng trưởng và sử dụng các lớp đệm giúp giảm mật độ khiếm khuyết và cải thiện chất lượng wafer.
Tải và đánh bóng wafer
Sau khi phát triển epitaxial, vật liệu được cắt thành các kích thước wafer tiêu chuẩn.đạt được độ mịn và phẳng cấp công nghiệp với độ thô bề mặt thường thấp hơn thang đo nanomet, thích hợp cho sản xuất bán dẫn.
Dopping và điều chỉnh tài sản điện
N-type hoặc P-type doping được đưa vào trong quá trình phát triển bằng cách điều chỉnh nồng độ các khí dopant như nitơ hoặc boron,điều chỉnh tính chất điện của các wafer theo yêu cầu thiết kế thiết bịNồng độ doping chính xác và sự đồng nhất rất quan trọng đối với hiệu suất thiết bị.
Cấu trúc tinh thể
3C-SiC có cấu trúc tinh thể khối (nhóm không gian F43m) tương tự như silicon, tạo điều kiện cho sự phát triển biểu trục trên chất nền silicon và giảm các khiếm khuyết do không phù hợp lưới.Hằng số lưới của nó là khoảng 4.36 Å.
Phân dẫn băng tần rộng
Với khoảng cách băng tần khoảng 2,3 eV, 3C-SiC vượt qua silicon (1,12 eV), cho phép hoạt động ở nhiệt độ và điện áp cao hơn mà không bị rò rỉ bởi các chất mang nhiệt kích thích,cải thiện đáng kể sức đề kháng nhiệt thiết bị và độ bền điện áp.
Độ dẫn nhiệt và độ ổn định cao
Silicon carbide có độ dẫn nhiệt gần 490 W/m·K, cao hơn đáng kể so với silicon, cho phép phân tán nhiệt nhanh từ các thiết bị,Giảm căng thẳng nhiệt và tăng tuổi thọ của thiết bị trong các ứng dụng công suất cao.
Khả năng di chuyển của tàu sân bay
3C-SiC có tính năng vận động electron khoảng 800 cm2/V·s, cao hơn 4H-SiC, cho phép tốc độ chuyển đổi nhanh hơn và phản ứng tần số tốt hơn cho RF và các thiết bị điện tử tốc độ cao.
Chống ăn mòn và sức bền cơ khí
Vật liệu có khả năng chống ăn mòn hóa học cao và mạnh mẽ về mặt cơ học, phù hợp với môi trường công nghiệp khắc nghiệt và quy trình chế tạo vi mô chính xác.
Các wafer 3C-SiC được sử dụng rộng rãi trong các lĩnh vực điện tử và quang điện tử tiên tiến khác nhau do tính chất vật liệu vượt trội của chúng:
Điện tử điện
Được sử dụng trong các MOSFET năng lượng hiệu quả cao, đèn Schottky, và các transistor lưỡng cực cổng cách ly (IGBT), 3C-SiC cho phép các thiết bị hoạt động ở điện áp cao hơn, nhiệt độ,và chuyển đổi tốc độ với giảm mất năng lượng.
Thiết bị tần số vô tuyến (RF) và vi sóng
Lý tưởng cho các bộ khuếch đại tần số cao và các thiết bị điện trong các trạm cơ sở truyền thông 5G, hệ thống radar và truyền thông vệ tinh, được hưởng lợi từ tính di động điện tử cao và ổn định nhiệt.
Cảm biến nhiệt độ cao và MEMS
Thích hợp cho các hệ thống vi điện cơ học (MEMS) và các cảm biến phải hoạt động đáng tin cậy dưới nhiệt độ cực cao và môi trường hóa học khắc nghiệt,chẳng hạn như giám sát động cơ ô tô và thiết bị vũ trụ.
Optoelectronics
Được sử dụng trong đèn LED cực tím (UV) và đèn diode laser, tận dụng độ minh bạch quang học và độ cứng bức xạ của 3C-SiC.
Xe điện và năng lượng tái tạo
Hỗ trợ các mô-đun biến tần hiệu suất cao và bộ chuyển đổi điện, cải thiện hiệu quả và độ tin cậy trong xe điện (EV) và hệ thống năng lượng tái tạo.
Q1: Ưu điểm chính của miếng 3C-SiC so với miếng silicon truyền thống là gì?
A1: 3C-SiC có băng tần rộng hơn (khoảng 2,3 eV) so với silicon (1,12 eV), cho phép các thiết bị hoạt động ở nhiệt độ, điện áp và tần số cao hơn với hiệu quả và ổn định nhiệt tốt hơn.
Q2: Làm thế nào để so sánh 3C-SiC với các polytyp SiC khác như 4H-SiC và 6H-SiC?
A2: 3C-SiC cung cấp kết hợp lưới tốt hơn với chất nền silicon và tính di động electron cao hơn, có lợi cho các thiết bị tốc độ cao và tích hợp với công nghệ silicon hiện có.4H-SiC trưởng thành hơn về khả năng bán hàng và có băng tần rộng hơn (~3.26 eV).
Q3: Những kích thước wafer có sẵn cho 3C-SiC?
A3: Kích thước phổ biến bao gồm wafer 2 inch, 3 inch và 4 inch. Kích thước tùy chỉnh có thể có sẵn tùy thuộc vào khả năng sản xuất.
Q4: Liệu các tấm wafer 3C-SiC có thể được doped cho các tính chất điện khác nhau?
A4: Vâng, các miếng wafer 3C-SiC có thể được bổ sung với chất bổ sung loại N hoặc loại P trong quá trình phát triển để đạt được độ dẫn điện và đặc điểm thiết bị mong muốn.
Q5: Các ứng dụng điển hình của miếng wafer 3C-SiC là gì?
A5: Chúng được sử dụng trong điện tử công suất, thiết bị RF, cảm biến nhiệt độ cao, MEMS, quang điện tử tia cực tím và mô-đun điện cho xe điện.
