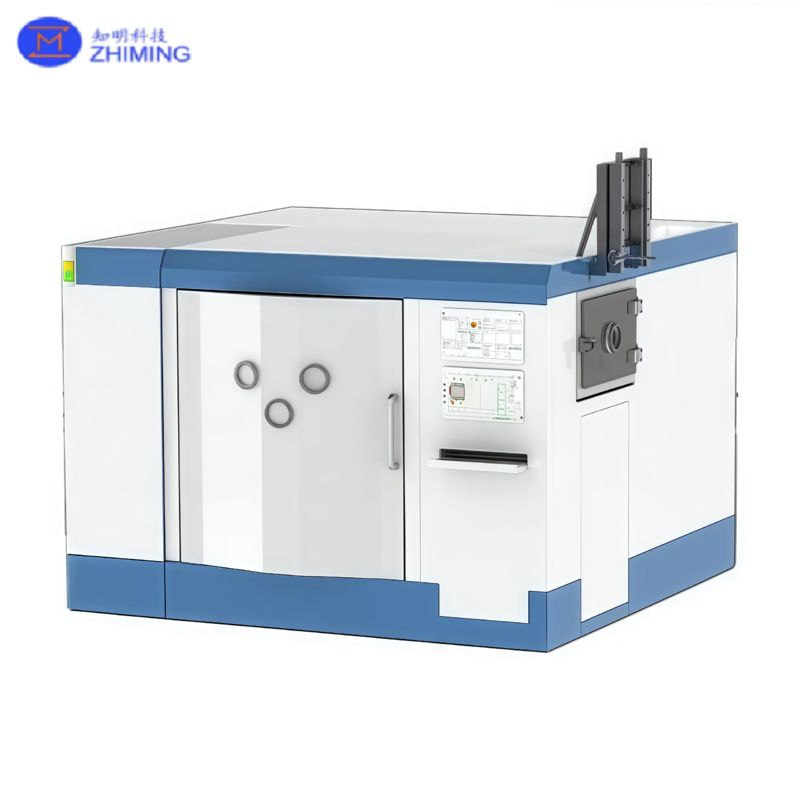

Máy Đánh Bóng Chùm Ion
Độ Chính Xác Cấp Nguyên Tử · Xử Lý Không Tiếp Xúc · Bề Mặt Siêu Mịn
Tổng Quan Sản Phẩm Máy Đánh Bóng Chùm Ion
Máy Tạo Hình/Đánh Bóng Chùm Ion CNC hoạt động theo nguyên tắc phun ion. Trong điều kiện chân không, nguồn ion tạo ra chùm plasma, được gia tốc thành chùm ion bắn phá bề mặt phôi để loại bỏ vật liệu ở cấp độ nguyên tử, cho phép chế tạo các thành phần quang học cực kỳ chính xác.
Công nghệ này cung cấp xử lý không tiếp xúc, không bị ứng suất cơ học hoặc hư hỏng bên dưới bề mặt và lý tưởng cho quang học có độ chính xác cao trong thiên văn học, hàng không vũ trụ, chất bán dẫn và nghiên cứu khoa học.
Xử lý không tiếp xúc – Có khả năng xử lý tất cả các hình dạng bề mặt
Tốc độ loại bỏ ổn định – Độ chính xác hiệu chỉnh hình dạng dưới nanomet
Không hư hỏng bên dưới bề mặt – Duy trì tính toàn vẹn quang học
Tính nhất quán cao – Dao động tối thiểu trên các vật liệu có độ cứng khác nhau
Hiệu chỉnh tần số thấp/trung bình – Không tạo ra lỗi tần số trung bình-cao
Chi phí bảo trì thấp – Vận hành liên tục trong thời gian dài với thời gian ngừng hoạt động tối thiểu
Bề Mặt Có Sẵn:
Các Thành Phần Quang Học Đơn Giản: Mặt phẳng, hình cầu, lăng kính
Các Thành Phần Quang Học Phức Tạp: Asphere đối xứng/không đối xứng, asphere lệch trục, bề mặt hình trụ
Các Thành Phần Quang Học Đặc Biệt: Quang học siêu mỏng, quang học dạng thanh, quang học bán cầu, quang học phù hợp, tấm pha, bề mặt tự do, các hình dạng tùy chỉnh khác
Vật Liệu Có Sẵn:
Kính quang học thông thường: Thạch anh, Microcrystalline, K9, v.v.
Quang học hồng ngoại: Silicon, Germanium, v.v.
Kim loại: Nhôm, Thép không gỉ, Hợp kim titan, v.v.
Vật liệu tinh thể: YAG, Silicon Carbide đơn tinh thể, v.v.
Các vật liệu cứng/giòn khác: Silicon Carbide, v.v.
Chất Lượng / Độ Chính Xác Bề Mặt:
PV < 10 nm
RMS ≤ 0.5 nm
Độ chính xác loại bỏ cấp nguyên tử – Cho phép các bề mặt siêu mịn cho các hệ thống quang học đòi hỏi khắt khe
Khả năng tương thích hình dạng linh hoạt – Từ quang học phẳng đến các dạng tự do phức tạp
Khả năng thích ứng vật liệu rộng – Từ tinh thể chính xác đến gốm cứng và kim loại
Khả năng khẩu độ lớn – Xử lý quang học lên đến Φ4000 mm
Vận hành ổn định mở rộng – Chạy 3–5 tuần mà không cần bảo trì buồng chân không
IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000
Trục Chuyển Động: 3 trục / 5 trục
Kích Thước Phôi Tối Đa: lên đến Φ4000 mm
Mục | Thông số kỹ thuật |
---|---|
Phương Pháp Xử Lý | Loại bỏ vật liệu phun ion trong chân không |
Loại Xử Lý | Tạo hình & đánh bóng bề mặt không tiếp xúc |
Bề Mặt Có Sẵn | Mặt phẳng, hình cầu, lăng kính, asphere, asphere lệch trục, bề mặt hình trụ, bề mặt tự do |
Vật Liệu Có Sẵn | Thạch anh, kính microcrystalline, K9, sapphire, YAG, silicon carbide, silicon carbide đơn tinh thể, silicon, germanium, nhôm, thép không gỉ, hợp kim titan, v.v. |
Kích Thước Phôi Tối Đa | Φ4000 mm |
Trục Chuyển Động | 3 trục / 5 trục |
Tính Ổn Định Loại Bỏ | ≥95% |
Độ Chính Xác Bề Mặt | PV < 10 nm; RMS ≤ 0.5 nm (RMS điển hình < 1 nm; PV < 15 nm) |
Khả Năng Xử Lý | Hiệu chỉnh các lỗi tần số thấp–trung bình mà không gây ra lỗi tần số trung bình-cao |
Vận Hành Liên Tục | 3–5 tuần mà không cần bảo trì buồng chân không |
Chi Phí Bảo Trì | Thấp |
Các Mẫu Tiêu Biểu | IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000 |
Trường hợp 1 – Gương Phẳng Tiêu Chuẩn
Phôi: Mặt phẳng thạch anh D630 mm
Trường hợp 2 – Gương Phản Xạ Tia X
Phôi: Mặt phẳng silicon 150 × 30 mm
Kết quả: PV 8,3 nm; RMS 0,379 nm; Độ dốc 0,13 µrad
Trường hợp 3 – Gương Lệch Trục
Phôi: Gương mài lệch trục D326 mm
Kết quả: PV 35,9 nm; RMS 3,9 nm
Quang học thiên văn – Gương chính/thứ cấp kính thiên văn lớn
Quang học không gian – Viễn thám vệ tinh, chụp ảnh không gian sâu
Hệ thống laser công suất cao – Quang học ICF, tạo hình chùm
Quang học bán dẫn – Ống kính & gương thạch bản
Dụng cụ khoa học – Gương tia X/neutron, các thành phần tiêu chuẩn đo lường
