| Tên thương hiệu: | ZMSH |
| MOQ: | 1 |
| giá bán: | by case |
| Chi tiết bao bì: | custom cartons |
| Điều khoản thanh toán: | T/T |

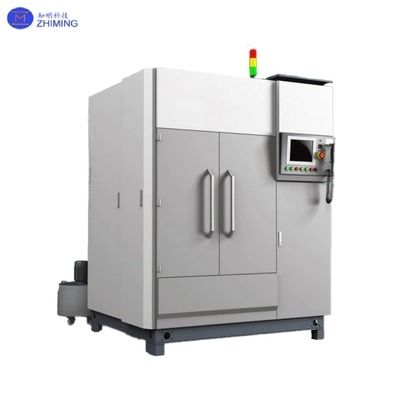

Máy cưa kim cương đa dây là một giải pháp cắt tỉa chính xác tiên tiến được thiết kế cho các vật liệu cực kỳ cứng và mong manh.hệ thống có khả năng cắt nhiều miếng đồng thời, đảm bảo hiệu quả và độ chính xác cao. Nó được sử dụng rộng rãi trong chế biến silicon carbide (SiC), sapphire, gallium nitride (GaN), thạch anh và gốm kỹ thuật,làm cho nó không thể thiếu trong bán dẫn, quang điện và LED cho sản xuất quy mô lớn.
Không giống như thiết bị cắt dây đơn, nền tảng đa dây này cho phép hàng chục đến hàng trăm lát mỗi chu kỳ, tăng hiệu suất trong khi duy trì tính toàn vẹn bề mặt tuyệt vời (Ra < 0.5 μm) và độ chính xác kích thước (± 0Cấu trúc mô-đun của nó kết hợp tự động điều khiển dây căng, xử lý đồ đạc và giám sát thời gian thực, làm cho nó rất phù hợp cho hoạt động công nghiệp liên tục.
| Điểm | Parameter | Điểm | Parameter |
|---|---|---|---|
| Kích thước công việc tối đa (thường vuông) | 220 × 200 × 350 mm | Động cơ truyền động | 17.8 kW ×2 |
| Kích thước công việc tối đa (Vòng) | Φ205 × 350 mm | Động cơ dẫn dây | 11.86 kW ×2 |
| Khoảng cách trục | Φ250 ±10 × 370 × 2 trục (mm) | Động cơ nâng bàn làm việc | 2.42 kW × 1 |
| Trục chính | 650 mm | Động cơ xoay | 0.8 kW × 1 |
| Tốc độ chạy dây | 1500 m/min | Động cơ sắp xếp | 0.45 kW ×2 |
| Chiều kính dây | Φ0,12 ∼0,25 mm | Động cơ căng | 4.15 kW ×2 |
| Tốc độ nâng | 225 mm/min | Động cơ bùn | 7.5 kW × 1 |
| Max. quay bàn làm việc | ± 12° | Lưu trữ bùn | 300 L |
| góc lắc | ±3° | Dòng nước làm mát | 200 l/phút |
| Tần số xoay | ~30 lần/phút | Độ chính xác điều khiển nhiệt độ | ± 2 °C |
| Tỷ lệ thức ăn | 0.01 9.99 mm/min | Điện áp điện | 335+210 (mm2) |
| Tốc độ cấp dây | 0.01 ≈ 300 mm/min | Không khí nén | 0.4 ¥0.6 MPa |
| Kích thước | 3550 × 2200 × 3000 mm | Trọng lượng | 13500 kg |
Hệ thống chuyển động đa dây
Các dây kim cương chạy đồng bộ với tốc độ lên đến 1500 m / phút, được dẫn dắt bởi các vít chính xác.
Đưa và định vị chính xác
Các động cơ servo độ phân giải cao đảm bảo độ chính xác định vị ± 0,005 mm.
Làm mát và loại bỏ chip
Chất lỏng áp suất cao (dựa trên nước / dầu) làm mát khu vực cắt và loại bỏ các mảnh vỡ, ngăn ngừa các vết nứt vi mô và mở rộng khả năng sử dụng chất làm mát thông qua lọc nhiều giai đoạn.
Hệ thống điều khiển thông minh
B & R servo driver (< 1 ms phản hồi) điều chỉnh tốc độ dây, tốc độ cấp và căng thẳng một cách năng động.
Cắt cao công suất
Tốc độ dây lên đến 1500 m / phút cho phép cắt 50 ~ 200 lát mỗi hoạt động, tăng năng suất 5 ~ 10 lần so với các hệ thống dây đơn.
Kiểm soát chính xác thông minh
Độ chính xác điều khiển căng thẳng ± 0,5 N đảm bảo cắt ổn định trên các nền cứng khác nhau.
Thiết kế mô-đun linh hoạt
Hỗ trợ đường kính dây từ 0,12 ~ 0,45 mm cho các giai đoạn cắt khác nhau.
Sức bền công nghiệp
Khung máy đúc / rèn cứng giới hạn biến dạng (<0,01 mm).
Các chất bán dẫn: Các wafer SiC cho các mô-đun điện EV, chất nền GaN cho chip RF 5G.
Photovoltaics: Cắt tốc độ cao các thỏi silic với độ dày đồng nhất ± 10 μm.
LED & quang học: Các chất nền sapphire cho LED epitaxy và các thành phần quang học với các mảnh cạnh < 20 μm.
Thủy sứ tiên tiến: Tải Alumina và AlN cho các bộ phận quản lý nhiệt không gian.
A1:Nó được thiết kế cho các vật liệu cực cứng và dễ vỡ như SiC, GaN, sapphire, thạch anh, gốm sứ và silic mono / polycrystalline.và gốm cao cấp.
A2:
Cắt hàng chục đến hàng trăm miếng bánh mỗi chu kỳ, 5×10 lần hiệu suất cao hơn;
Mất Kerf < 100 μm, tăng sử dụng vật liệu 30~40%;
Duy trì độ chính xác cao (± 0,02 mm) và chất lượng bề mặt tuyệt vời (Ra < 0,5 μm).
A3:
Máy chủ B&R tốc độ cao với phản ứng < 1 ms;
Kiểm soát căng dây vòng kín (15-130 N);
Bàn làm việc chạy bằng máy chủ với độ chính xác định vị ± 0,005 mm;
Tùy chọn thị giác / sắp xếp laser cho các hình học phức tạp.
A4:
Phần làm việc vuông: 220 × 200 × 350 mm;
Phần làm việc tròn: Φ205 × 350 mm;
Tốc độ dây lên đến 1500 m/min;
50~200 lát mỗi lần chạy, tùy thuộc vào vật liệu và đường kính dây.
A5:
Chất làm mát dựa trên nước hoặc dầu áp suất cao làm giảm hiệu ứng nhiệt;
Bộ lọc nhiều giai đoạn kéo dài tuổi thọ của chất làm mát;
Hiệu quả giảm thiểu viền cạnh và các vết nứt nhỏ.
A6:
Phạm vi đường kính dây kim cương: 0,12 ∼ 0,45 mm, có thể chọn theo quy trình;
Các bánh xe hướng dẫn có lớp phủ gốm hoặc tungsten carbide, tuổi thọ > 8000 giờ;
Độ bền của dây phụ thuộc vào vật liệu và quy trình, nhưng ổn định hơn so với các hệ thống dây đơn.
ZMSH chuyên phát triển công nghệ cao, sản xuất và bán kính quang học đặc biệt và vật liệu tinh thể mới.Chúng tôi cung cấp các thành phần quang học SapphireVới chuyên môn và thiết bị tiên tiến, chúng tôi vượt trội trong chế biến sản phẩm phi tiêu chuẩn,nhằm mục đích trở thành một doanh nghiệp công nghệ cao hàng đầu về vật liệu quang điện tử.
