| Tên thương hiệu: | ZMSH |
| MOQ: | 2 |
| giá bán: | by case |
| Chi tiết bao bì: | thùng tùy chỉnh |
| Điều khoản thanh toán: | T/T |

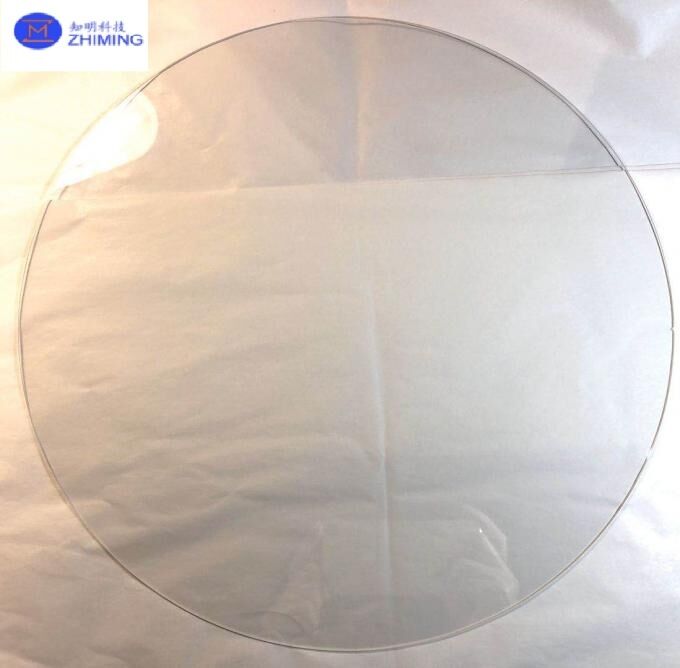

Các tấm vải sapphire 12 inch là nền sapphire tinh thể đơn đường kính cực lớn được sản xuất cho các ứng dụng bán dẫn và quang điện tử tiên tiến.So với các wafer sapphire truyền thống 2 ′′ 6 inch, 12 inch sapphire wafers cải thiện đáng kể hiệu quả sản xuất, sử dụng vật liệu, và đồng nhất thiết bị, làm cho họ một sự lựa chọn lý tưởng cho thế hệ tiếp theo LED, điện tử năng lượng,và công nghệ đóng gói tiên tiến.
Các tấm vải sapphire 12 inch của chúng tôi được sản xuất từ tinh thể đơn Al2O3 tinh khiết cao được trồng bằng các phương pháp phát triển tinh thể tiên tiến, sau đó là cắt tỉa chính xác, cọ xát, đánh bóng,và kiểm tra chất lượng nghiêm ngặtCác wafer có bề mặt phẳng tuyệt vời, mật độ khiếm khuyết thấp và ổn định quang học và cơ học cao, đáp ứng các yêu cầu nghiêm ngặt của việc chế tạo thiết bị diện tích lớn.
![]()
Sapphire (một tinh thể oxit nhôm, Al2O3) được biết đến với tính chất vật lý và hóa học xuất sắc của nó.12 inch wafers sapphire thừa hưởng tất cả các lợi thế của vật liệu sapphire trong khi cung cấp một diện tích bề mặt sử dụng lớn hơn nhiều.
Các đặc điểm chính của vật liệu bao gồm:
Độ cứng cực cao và chống mòn
Sự ổn định nhiệt tuyệt vời và điểm nóng chảy cao
Chống hóa học cao hơn đối với axit và kiềm
Độ minh bạch quang cao từ các bước sóng UV đến IR
Tính chất cách điện tuyệt vời
Các đặc điểm này làm cho các tấm vải sapphire 12 inch phù hợp với môi trường xử lý khắc nghiệt và quy trình sản xuất bán dẫn nhiệt độ cao.
Việc sản xuất miếng vải sapphire 12 inch đòi hỏi sự phát triển tinh thể tiên tiến và công nghệ xử lý cực chính xác.
Sự phát triển của tinh thể duy nhất
Các tinh thể sapphire tinh khiết cao được trồng bằng các phương pháp tiên tiến như KY hoặc các công nghệ phát triển tinh thể đường kính lớn khác, đảm bảo định hướng tinh thể đồng nhất và căng thẳng nội bộ thấp.
Hình thành và cắt tinh thể
Than saphir được định hình chính xác và cắt thành miếng 12 inch bằng cách sử dụng thiết bị cắt chính xác cao để giảm thiểu thiệt hại dưới bề mặt.
Lám và đánh bóng
Các quy trình đánh bóng cơ học hóa học (CMP) được áp dụng để đạt được độ thô bề mặt tuyệt vời, tính phẳng và sự đồng nhất độ dày.
Làm sạch và kiểm tra
Mỗi miếng vải sapphire 12 inch được làm sạch kỹ lưỡng và kiểm tra nghiêm ngặt, bao gồm chất lượng bề mặt, TTV, mũi, cong và phân tích khiếm khuyết.
Các miếng wafer sapphire 12 inch được sử dụng rộng rãi trong các công nghệ tiên tiến và mới nổi, bao gồm:
Các chất nền LED công suất cao và độ sáng cao
Thiết bị điện dựa trên GaN và thiết bị RF
Các chất mang thiết bị bán dẫn và nền cách nhiệt
Cửa sổ quang và các thành phần quang rộng
Bao bì bán dẫn tiên tiến và các chất vận chuyển quá trình đặc biệt
Độ kính lớn cho phép thông lượng cao hơn và hiệu quả chi phí được cải thiện trong sản xuất hàng loạt.
Vùng sử dụng lớn hơn cho đầu ra thiết bị cao hơn cho mỗi wafer
Cải thiện tính nhất quán và đồng nhất của quy trình
Giảm chi phí mỗi thiết bị trong sản xuất khối lượng lớn
Sức mạnh cơ học tuyệt vời cho việc xử lý kích thước lớn
Các thông số kỹ thuật tùy chỉnh cho các ứng dụng khác nhau
![]()
Chúng tôi cung cấp tùy biến linh hoạt cho các wafer sapphire 12 inch, bao gồm:
Định hướng tinh thể (C-plane, A-plane, R-plane, v.v.)
Độ dày và đường kính dung nạp
Đánh bóng một mặt hoặc hai mặt
Hình dạng cạnh và thiết kế khung
Các yêu cầu về độ thô và phẳng của bề mặt
| Parameter | Thông số kỹ thuật | Chú ý |
|---|---|---|
| Chiều kính wafer | 12 inch (300 mm) | Wafer đường kính lớn tiêu chuẩn |
| Vật liệu | Sapphire đơn tinh thể (Al2O3) | Độ tinh khiết cao, loại điện tử / quang học |
| Định hướng tinh thể | C-plane (0001), A-plane (11-20), R-plane (1-102) | Phương hướng tùy chọn có sẵn |
| Độ dày | 430 ∼ 500 μm | Độ dày tùy chỉnh có sẵn theo yêu cầu |
| Độ chấp nhận độ dày | ± 10 μm | Độ khoan dung chặt chẽ cho các thiết bị tiên tiến |
| Sự thay đổi tổng độ dày (TTV) | ≤ 10 μm | Đảm bảo xử lý đồng nhất trên tất cả các wafer |
| Quỳ xuống | ≤ 50 μm | Được đo trên toàn bộ wafer |
| Warp. | ≤ 50 μm | Được đo trên toàn bộ wafer |
| Xét bề mặt | Đánh bóng một mặt (SSP) / Đánh bóng hai mặt (DSP) | Bề mặt chất lượng quang cao |
| Độ thô bề mặt (Ra) | ≤0,5 nm (đánh bóng) | Độ mịn ở cấp độ nguyên tử cho sự phát triển biểu trục |
| Profile Edge | Chamfer / Biên tròn | Để ngăn ngừa vỡ trong khi xử lý |
| Độ chính xác định hướng | ±0,5° | Đảm bảo sự phát triển đúng lớp biểu mô |
| Mật độ khiếm khuyết | < 10 cm−2 | Được đo bằng cách kiểm tra quang học |
| Phẳng | ≤2 μm / 100 mm | Đảm bảo lithography đồng nhất và tăng trưởng epitaxial |
| Sự sạch sẽ | Lớp 100 ¢ Lớp 1000 | Phù hợp với phòng sạch |
| Giao thông quang học | >85% (UV-IR) | Tùy thuộc vào bước sóng và độ dày. |
Q1: Độ dày tiêu chuẩn của một wafer sapphire 12 inch là bao nhiêu?
A: Độ dày tiêu chuẩn dao động từ 430 μm đến 500 μm. Độ dày tùy chỉnh cũng có thể được sản xuất theo yêu cầu của khách hàng.
Q2: Các định hướng tinh thể nào có sẵn cho các miếng wafer sapphire 12 inch?
A: Chúng tôi cung cấp định hướng C-plane (0001), A-plane (11-20), và R-plane (1-102).
Q3: Sự thay đổi tổng độ dày (TTV) của wafer là bao nhiêu?
A: Các miếng wafer sapphire 12 inch của chúng tôi thường có TTV ≤10 μm, đảm bảo sự đồng nhất trên toàn bộ bề mặt wafer để chế tạo thiết bị chất lượng cao.
