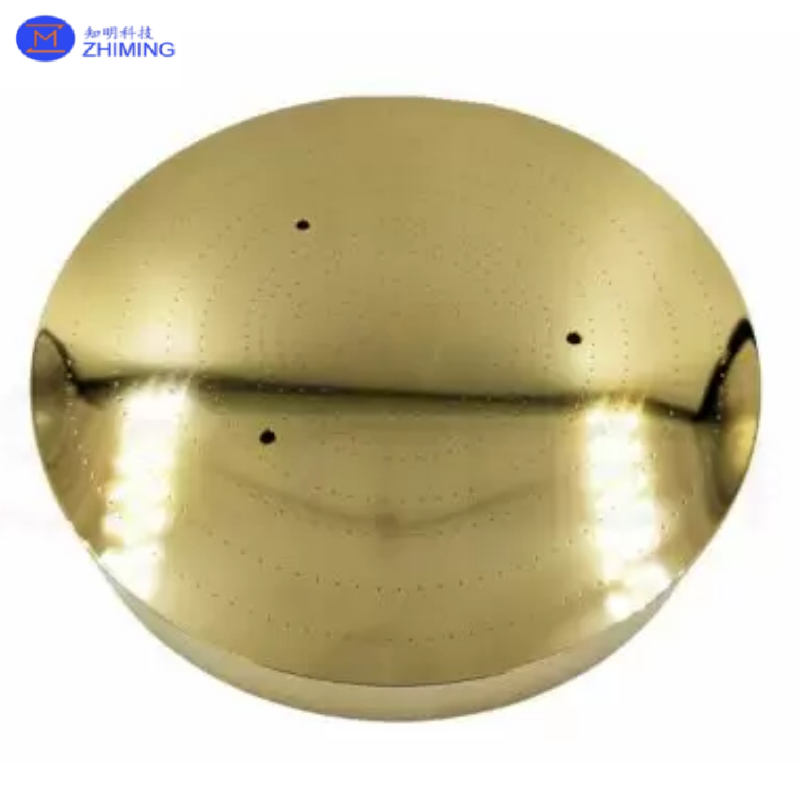

Trạm thăm dò Chuck Giới thiệu sản phẩm

Mâm cặp trạm thăm dò là thành phần chính của trạm thăm dò, được thiết kế để hỗ trợ, giữ và định vị các tấm bán dẫn hoặc mẫu trong quá trình thử nghiệm điện và mô tả đặc tính của thiết bị. Nó cung cấp nền tảng thử nghiệm ổn định cho tấm bán dẫn, chip, chất nền và thiết bị bán dẫn, đảm bảo sự tiếp xúc đáng tin cậy giữa kim đầu dò và thiết bị được thử nghiệm.

Mâm cặp thường được sử dụng trong thăm dò wafer, kiểm tra thông số bán dẫn, phân tích lỗi, xác minh R&D và kiểm tra sản xuất. Theo các yêu cầu thử nghiệm khác nhau, mâm cặp có thể được thiết kế dưới dạng mâm cặp tiêu chuẩn, mâm cặp chân không, mâm cặp nóng hoặc mâm cặp tùy chỉnh với cấu trúc lắp đặt và xử lý bề mặt đặc biệt.

Chức năng sản phẩm

Chức năng chính của mâm cặp trạm thăm dò là giữ cho tấm bán dẫn hoặc mẫu phẳng, ổn định và được định vị chính xác trong quá trình thăm dò. Thông qua hấp phụ chân không hoặc giữ cơ học, mâm cặp ngăn ngừa chuyển động của mẫu và cải thiện độ lặp lại cũng như độ chính xác của phép đo điện.

Để kiểm tra liên quan đến nhiệt độ, mâm cặp cũng có thể được tích hợp với các mô-đun gia nhiệt, cảm biến nhiệt độ hoặc cấu trúc làm mát để hỗ trợ kiểm soát nhiệt ổn định trong quá trình đo.

Các tính năng chính

Giữ wafer ổn định

Bề mặt mâm cặp được thiết kế để đỡ chắc chắn tấm bán dẫn hoặc mẫu trong quá trình thăm dò. Các lỗ chân không hoặc rãnh chân không có thể được tùy chỉnh để đạt được sự hấp phụ đáng tin cậy cho các kích cỡ wafer khác nhau.

Độ phẳng bề mặt cao

Gia công và đánh bóng chính xác giúp đảm bảo độ phẳng bề mặt tốt, điều này rất quan trọng để tiếp xúc với tấm bán dẫn ổn định và kiểm tra đầu dò chính xác.

Thiết kế chân không tùy chọn

Đầu cặp có thể được thiết kế với các lỗ chân không, rãnh chân không hình vòng hoặc cấu trúc hấp phụ chân không đa vùng để phù hợp với các kích cỡ mẫu và yêu cầu thử nghiệm khác nhau.

Hiệu suất nhiệt tốt

Đối với các ứng dụng mâm cặp nóng, có thể chọn vật liệu có tính dẫn nhiệt tốt để cải thiện hiệu suất gia nhiệt và độ đồng đều nhiệt độ.

Xử lý bề mặt tùy chỉnh

Các phương pháp xử lý bề mặt như mạ vàng, mạ niken, anodizing, phủ gốm hoặc các lớp phủ bảo vệ khác có sẵn để cải thiện khả năng chống mài mòn, chống oxy hóa, độ dẫn điện hoặc hiệu suất cách nhiệt.

Giao diện gắn tùy chỉnh

Cấu trúc phía dưới, lỗ lắp, cổng chân không và giao diện kết nối có thể được tùy chỉnh theo thiết kế trạm thăm dò của khách hàng.

Các loại có sẵn

Thông số kỹ thuật có thể tùy chỉnh

Ứng dụng điển hình

• Thăm dò mức wafer
• Kiểm tra điện bán dẫn
• Đo IV/CV
• Kiểm tra chip và khuôn
• Kiểm tra thiết bị LED, Si, SiC, GaN, GaAs
• Đặc tính thiết bị điện và thiết bị RF
• Phòng thí nghiệm R&D và phân tích lỗi
• Kiểm tra trạm thăm dò nhiệt độ cao

Câu hỏi thường gặp

Câu 1: Mâm cặp trạm thăm dò là gì?

Mâm cặp trạm thăm dò là một bệ giữ chính xác được sử dụng trong trạm thăm dò để hỗ trợ và cố định các tấm bán dẫn, chip hoặc chất nền trong quá trình thử nghiệm điện. Nó giúp giữ mẫu ổn định và định vị chính xác trong khi kim đầu dò tiếp xúc với thiết bị.

Câu 2: Chức năng chính của mâm cặp là gì?

Chức năng chính là giữ chặt tấm wafer hoặc mẫu trong quá trình thăm dò. Nó cung cấp sự hỗ trợ ổn định, khả năng hấp phụ chân không đáng tin cậy, định vị chính xác và kiểm soát nhiệt độ tùy chọn để thử nghiệm chất bán dẫn.

Câu 3: Mâm cặp có thể hỗ trợ kích thước wafer nào?

Mâm cặp có thể được tùy chỉnh cho các kích cỡ wafer khác nhau, chẳng hạn như2 inch, 3 inch, 4 inch, 6 inch, 8 inch, hoặc các kích thước đặc biệt khác theo yêu cầu của khách hàng.
