8/6/4/2Inch LPCVD lò oxy hóa tự động đầy đủ Kiểm soát oxy thấp

Tổng quan sản phẩm

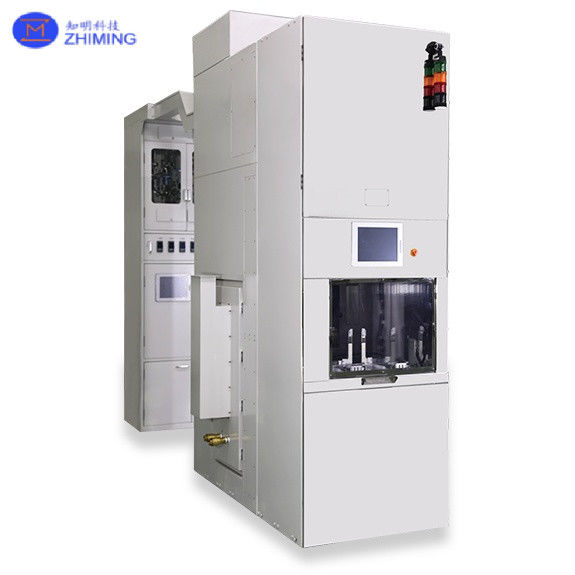

Thiết bị này là một hiệu quả cao, tự động hoàn toàn 8-inch dọc oxy hóa lò LPCVD được thiết kế cho sản xuất hàng loạt.hỗ trợ các loại oxy hóa khác nhauHệ thống có chuyển tự động 21 băng với tích hợp MES liền mạch, lý tưởng cho sản xuất bán dẫn.

Nguyên tắc hoạt động

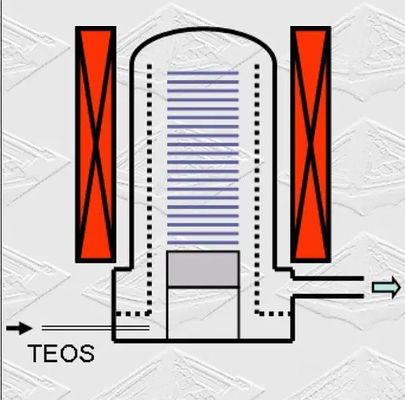

Cửa lò có cấu trúc ống dọc và kiểm soát môi trường vi mô oxy thấp tiên tiến. Nó cho phép oxy hóa chính xác hoặc lắng đọng phim của miếng wafer silic trong bầu khí quyển cụ thể.Quá trình LPCVD (Low-Pressure Chemical Vapor Deposition) làm nóng khí tiền thân ở áp suất thấp để lắng đọng các tấm mỏng chất lượng cao như polysilicon, silic nitride, hoặc silic oxide doped.

Trong sản xuất chip, Sự lắng đọng hơi nước hóa học áp suất thấp (LPCVD) được sử dụng rộng rãi để tạo ra các bộ phim mỏng khác nhau cho các mục đích khác nhau.LPCVD có thể được sử dụng để lắng đọng phim silic oxit và silic nitrideNgoài ra, LPCVD được sử dụng để chế tạo các tấm kim loại, chẳng hạn như tungsten hoặc titan,cần thiết để hình thành các cấu trúc kết nối trong mạch tích hợp.

Nguyên tắc quy trình

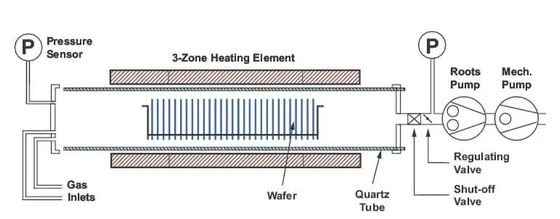

The working principle of LPCVD (Low Pressure Chemical Vapor Deposition) can be understood as a controlled chemical reaction process that takes place at low pressure and involves the reaction of gaseous precursors on the surface of a wafer.

Bán khí:
Một hoặc nhiều chất tiền chất dạng khí (gas hóa học) được đưa vào buồng phản ứng.

Bước này được thực hiện dưới áp suất giảm, thường dưới mức khí quyển.Tốc độ lưu lượng và áp suất của khí được điều khiển chính xác bởi các bộ điều khiển và van chuyên dụngLựa chọn khí xác định tính chất của màng kết quả. Ví dụ, để lắng đọng màng silicon, silane (SiH4) hoặc dichlorosilane (SiCl2H2) có thể được sử dụng làm tiền chất.Các loại khí khác nhau được chọn cho các loại phim khác, chẳng hạn như silic oxit, silic nitride, hoặc kim loại.

Chất hấp thụ:
Quá trình này liên quan đến sự hấp thụ các phân tử khí tiền thân lên bề mặt chất nền (ví dụ: miếng wafer silicon).Adsorption đề cập đến sự tương tác trong đó các phân tử tạm thời dính vào bề mặt rắn từ pha khíĐiều này có thể liên quan đến hấp thụ vật lý hoặc hấp thụ hóa học.

Phản ứng:
Ở nhiệt độ được thiết lập, các chất tiền chất hấp thụ trải qua các phản ứng hóa học trên bề mặt chất nền, tạo thành một màng mỏng.tùy thuộc vào loại khí tiền thân và điều kiện quá trình.

Lời khai:
Các sản phẩm phản ứng tạo thành một màng mỏng lắng đọng đồng đều trên bề mặt chất nền.

Loại bỏ khí dư thừa:
Các tiền chất không phản ứng và các sản phẩm phụ dạng khí (ví dụ, hydro được tạo ra trong quá trình phân hủy silane) được loại bỏ khỏi buồng phản ứng.Các sản phẩm phụ này phải được sơ tán để tránh can thiệp vào quá trình hoặc ô nhiễm của phim.

Các lĩnh vực ứng dụng

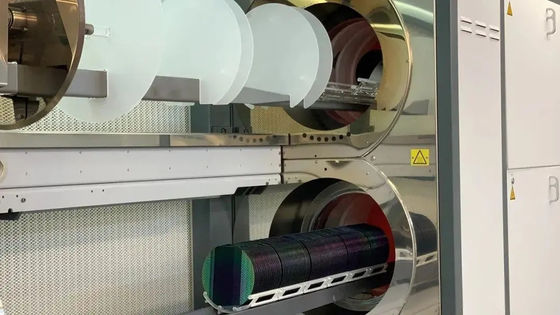

• Thiết bị LPCVD được sử dụng để lắng đọng các màng mỏng đồng đều ở nhiệt độ cao và áp suất thấp, lý tưởng cho chế biến hàng loạt wafer.

• Có khả năng lắng đọng một loạt các vật liệu bao gồm poly-silicon, silicon nitride và silicon dioxide.

Câu hỏi và câu trả lời

Q1: Có bao nhiêu miếng bánh có thể được chế biến mỗi lô?
A1: Hệ thống hỗ trợ 150 miếng mỗi lô, phù hợp với sản xuất khối lượng lớn.

Q2: Hệ thống có hỗ trợ nhiều phương pháp oxy hóa không?
A2: Có, nó hỗ trợ oxy hóa khô và ẩm (bao gồm DCE và HCL), thích nghi với các yêu cầu quy trình khác nhau.

Q3: Có thể giao diện hệ thống với nhà máy MES?
A3: Nó hỗ trợ các giao thức truyền thông SECS II / HSMS / GEM để tích hợp MES liền mạch và hoạt động nhà máy thông minh.

Q4: Các quy trình tương thích nào được hỗ trợ?
A4: Bên cạnh quá trình oxy hóa, nó hỗ trợ nấu nướng N2/H2, RTA, hợp kim và LPCVD cho polysilicon, SiN, TEOS, SIPOS và nhiều hơn nữa.
