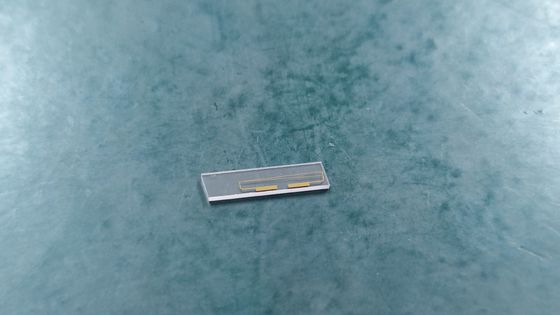

MIOC Intensity Modulator Chip, Phase Modulator Chip
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | Chip mioc, chip điều chế cường độ, chip điều chế pha |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 |
|---|---|
| Giá bán: | undetermined |
| chi tiết đóng gói: | nhựa xốp＋thùng carton |
| Thời gian giao hàng: | 2-4 tuần |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 100 CÁI/Tuần |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Chip điều chế pha,Chip MIOC,Chip điều chế cường độ |
||
|---|---|---|---|
Mô tả sản phẩm

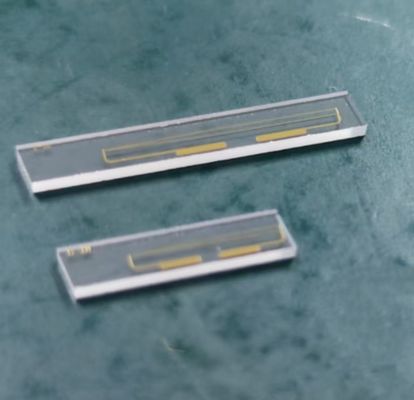

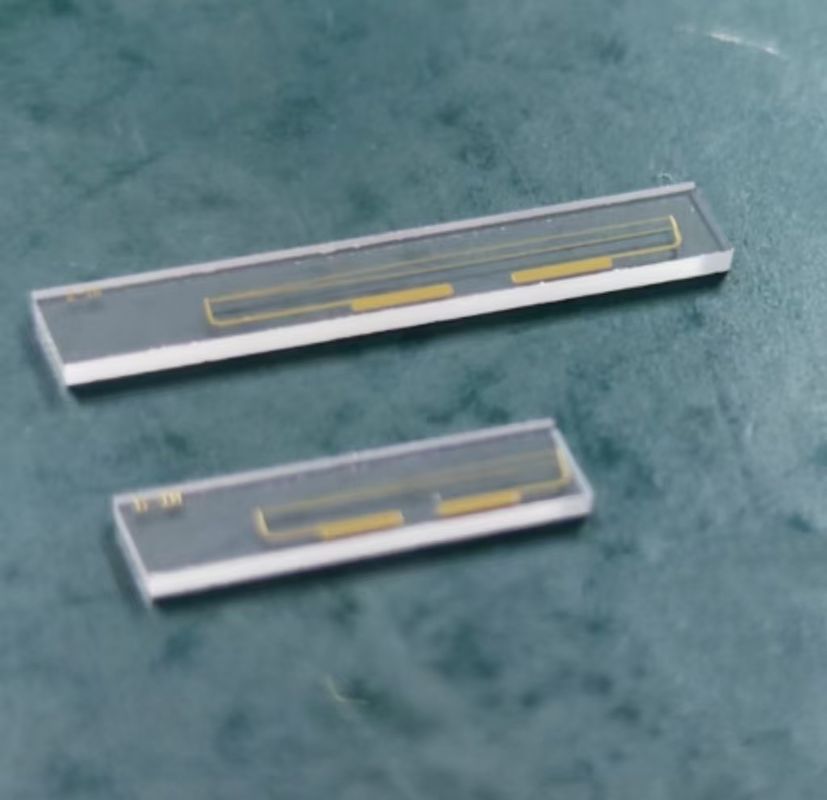

Chip mioc, chip điều chế cường độ, chip điều chế pha
1.Mioc chip
Tóm tắt
MỘTChip mạch quang tích hợp cấp quân sự (MIOC)là một thành phần quang học hiệu suất cao được thiết kế để kiểm soát chính xác các tín hiệu ánh sáng trong các hệ thống quang. Nó chủ yếu được sử dụng trongGyroscopes sợi quang (sương mù), hệ thống truyền thông quang học và các ứng dụng cảm biến chính xác cao. Chip Mioc thường được chế tạo bằng cách sử dụngLithium niobate (Linbo₃)hoặc các vật liệu quang điện tiên tiến khác, cung cấp sự ổn định đặc biệt, mất chèn thấp và khả năng duy trì phân cực cao.
Cấu trúc và nguyên tắc làm việc
Chip Mioc tích hợp nhiều thành phần quang học, bao gồm cảống dẫn sóng, khớp nối và bộ điều biến pha, thành một chất nền nhỏ gọn. Nó hoạt động dựa trênhiệu ứng quang điện, trong đó một điện áp được áp dụng bên ngoài sửa đổi chỉ số khúc xạ của vật liệu, cho phép kiểm soát chính xác sự lan truyền ánh sáng. TRONGGyoscopes sợi quang, chip MiOC đóng vai trò là thành phần lõi chia, điều chỉnh và tái tổ hợp tín hiệu ánh sáng để phát hiện chuyển động quay với độ chính xác cực cao.
Các tính năng chính
Độ ổn định cao: Được thiết kế cho điều kiện môi trường khắc nghiệt, với khả năng chống biến động nhiệt độ và rung động cơ học.
Mất chèn thấp: Đảm bảo mất năng lượng quang tối thiểu, cải thiện hiệu quả hệ thống.
Hiệu suất duy trì phân cực: Duy trì tính toàn vẹn tín hiệu cho các ứng dụng chính xác cao.
Tích hợp nhỏ gọn: Giảm độ phức tạp của hệ thống bằng cách tích hợp nhiều hàm quang vào một chip.
Thời gian phản hồi nhanh: Cho phép điều chế thời gian thực với phản ứng điện quang tốc độ cao.
Ứng dụng
1) Gyroscopes sợi quang (sương mù)
Chip mioc được sử dụng rộng rãi trongSương mùvìHệ thống định vị quán tính (INS)TRONGKhông gian vũ trụ, quân sự và xe tự trị. Chúng đảm bảo các phép đo vận tốc góc chính xác, cho phép định vị chính xác mà không phụ thuộc vào GPS.
2) Giao tiếp quang học
Hỗ trợ chip MiocXử lý tín hiệu quang tốc độ cao, bao gồm điều chế pha và kiểm soát biên độ, làm cho chúng trở nên cần thiết trongHệ thống giao tiếp quang học mạch lạc.
3) Quang học lượng tử và cảm biến quang tử
Khả năng điều chế pha cực kỳ ổn định và chính xác của các chip Mioc làm cho chúng có giá trị tronglượng tử cPhân phối khóa lượng tử (QKD) và cảm biến sợi quangđược sử dụng trong giám sát công nghiệp.
Ưu điểm so với các bộ điều biến quang khác
Độ ổn định cao hơn so với các thành phần riêng biệt: Thiết kế tích hợp loại bỏ các vấn đề liên kết và cải thiện độ tin cậy dài hạn.
Độ bền môi trường vượt trội: Được thiết kế cho các điều kiện hoạt động khắc nghiệt trong các ứng dụng phòng thủ và hàng không vũ trụ.
Tiêu thụ năng lượng thấp hơn: Tối ưu hóa cho hoạt động tiết kiệm năng lượng trong các hệ thống nhúng và di động.
Đặc điểm kỹ thuật
| Chip Mioc | |||||
| Kiểu | Mục | Giá trị | |||
| Y13 | S13 | ||||
| Quang học | Bước sóng hoạt động | 1310 ± 20nm | 1310 ± 20nm | ||
| Mất chèn | ≤ 4.0 dB | ≤ 4.0 dB | |||
| Tỷ lệ tách | 50 ± 3% | 50 ± 3% | |||
| Trở lại tổn thất | -45 dB | -45 dB | |||
| Phân cực chip Sự tuyệt chủng |
-50 dB | -50 dB | |||
| Đầu vào năng lượng quang học | 100mw | 100mw | |||
| Điện | Vπ | 3,5 V. | ≤ 4.0 v | ||
| Băng thông | ≥ 100 MHz | ||||
| Cấu trúc điện cực | Kéo đẩy, gộp điện cực | ||||
| Cơ học | Pha lê | X-cắt Y-Prop LN | |||
| Quá trình ống dẫn sóng | Ăn trao đổi proton | ||||
| Khoảng cách cổng đầu ra | 400μm | ||||
| Kích thước Chiều dài × chiều rộng × độ dày |
20 × 3 × 1 mm3 | 12,5 × 3 × 1 mm3 | |||
2.Chup điều chế cường độ
Tóm tắt
MỘTChup điều chế cường độlà một thiết bị quang học tiên tiến được thiết kế để điều chỉnh biên độ (cường độ) của tín hiệu quang để đáp ứng với đầu vào điện bên ngoài. Những con chip này đóng một vai trò quan trọng trongGiao tiếp sợi quang, LIDAR, Photonics vi sóng và xử lý tín hiệu quang học. Bằng cách kiểm soát cường độ ánh sáng, chúng cho phép truyền dữ liệu tốc độ cao, định hình tín hiệu và định dạng điều chế nâng cao cần thiết cho các ứng dụng quang tử hiện đại.
Thông thường, bộ điều biến cường độ dựa trênLithium niobate (Linbo₃), Photonics silicon (SIPH) hoặc Indium Phosphide (INP). Cấu trúc phổ biến nhất được sử dụng trong các chip này làGiao thoa kế Mach-Zehnder (MZI), cho phép điều chế chính xác cường độ ánh sáng.
Cấu trúc và nguyên tắc làm việc
Chip điều chế cường độ hoạt động bằng cách sử dụngHiệu ứng nhiễutrong aMáy đo sóng giao thoa kế Mach-Zehnder (MZI). Tín hiệu quang được chia thành hai đường dẫn và pha tương đối giữa chúng được điều chỉnh bằng cách sử dụng điện trường được áp dụng bên ngoài. Khi hai đường dẫn ánh sáng kết hợp lại, nhiễu mang tính xây dựng hoặc phá hủy xảy ra, dẫn đến điều chế cường độ quang học.
Các nguyên tắc chính bao gồm:
Hiệu ứng quang điện: Chỉ số khúc xạ của vật liệu thay đổi để đáp ứng với điện áp ứng dụng, thay đổi pha của ánh sáng.
Kiểm soát can thiệp: Bằng cách kiểm soát chính xác sự dịch pha, bộ điều biến điều chỉnh cường độ của tín hiệu đầu ra.
Các tính năng chính
Tỷ lệ tuyệt chủng cao: Cung cấp một sự tương phản mạnh mẽ giữa các mức cường độ cao và thấp, rất quan trọng cho độ rõ tín hiệu.
Mất chèn thấp: Đảm bảo mất điện tối thiểu trong quá trình điều chế.
Băng thông điều chế cao: Hỗ trợ tín hiệu tần số cao, cho phép tốc độ dữ liệu lên tới 100 Gbps và hơn thế nữa.
Điện áp lái xe thấp: Giảm tiêu thụ năng lượng cho hoạt động tiết kiệm năng lượng.
Thiết kế nhỏ gọn và tích hợp: Cho phép tích hợp vàoMạch tích hợp quang tử (ảnh)cho các hệ thống quang học tiên tiến.
Ứng dụng
1) Giao tiếp quang học
Được sử dụng trongMạng lưới sợi quang đường dài và tàu điện ngầmĐể mã hóa dữ liệu kỹ thuật số vào tín hiệu ánh sáng.
Hỗ trợĐịnh dạng điều chế nâng caoGiống như NRZ, PAM4 và QAM để truyền dữ liệu tốc độ cao.
2) Lidar (phát hiện ánh sáng và phạm vi)
Được sử dụng choĐịnh hình xung và điều chế biên độTrong các hệ thống LIDAR, cải thiện độ phân giải và độ chính xác phát hiện phạm vi.
Cần thiết choXe tự trị, giám sát môi trường và ánh xạ 3D.
3) Photonics vi sóng
Cho phépLiên kết quang học tương tự tốc độ caoĐối với radar, truyền thông vệ tinh và các hệ thống chiến tranh điện tử.
Được sử dụng trongRF-over sợiTruyền cho các ứng dụng không dây và quốc phòng.
4) Xử lý tín hiệu quang học
Được sử dụng trongĐiện toán quang học, gating tín hiệu cực nhanh và chuyển đổi quang học.
Tạo điều kiệnĐịnh hình xung, lọc và tạo dạng sóngTrong các ứng dụng nghiên cứu và công nghiệp.
Ưu điểm so với các bộ điều biến quang khác
Tốc độ cao hơn: So với các bộ điều biến hấp thụ điện, bộ điều biến cường độ cung cấp tốc độ và băng thông vượt trội.
Chất lượng tín hiệu tốt hơn: Tỷ lệ tuyệt chủng cao hơn đảm bảo hiệu suất nhiễu tín hiệu được cải thiện.
Mạnh mẽ hơn đối với các biến thể nhiệt độ: Vật liệu nhưLinbo₃Cung cấp hoạt động ổn định trên một phạm vi nhiệt độ rộng.
Đặc điểm kỹ thuật
| Chup điều chế cường độ | ||||||
| Kiểu | Mục | Giá trị điển hình | Đơn vị | |||
| Quang học | Pha lê | X-cắt Y-Prop LN | - | |||
| Quá trình ống dẫn sóng | Ăn trao đổi proton | - | ||||
| Bước sóng hoạt động | 1550nm ± 20 | nm | ||||
| Mất chèn | 4.5 | DB | ||||
| Sự tuyệt chủng phân cực | ≥ 20 | DB | ||||
| Tỷ lệ tuyệt chủng DC | ≥ 20 | DB | ||||
| Trở lại tổn thất | -45 | DB | ||||
| Điện | RF Vπ | 3,5 | V | |||
| Thiên vị vπ | 6.0 | V | ||||
| Băng thông RF | DC ~ 300m | Hz | ||||
| Cấu trúc điện cực | Kéo đẩy, gộp điện cực | |||||
| Trở kháng cổng RF | ~ 1m | Ω | ||||
| Trở kháng cổng thiên vị | ~ 1m | Ω | ||||
| Cơ học | Kích thước | Chiều dài × Chiều rộng × Độ dày = 52 × 3 × 1 mm3 | ||||
3.Chip điều chế pha
Tóm tắt
MỘTChip điều chế phalà một thiết bị quang học chính được sử dụng để điều chỉnh pha của tín hiệu quang mà không làm thay đổi cường độ của nó. Điều chế này rất quan trọng cho các ứng dụng trongGiao tiếp quang học kết hợp, quang học lượng tử, cảm biến quang và quang tử vi sóng. Không giống như bộ điều biến cường độ, điều khiển biên độ của ánh sáng, các bộ điều biến pha tạo ra sự thay đổi pha được kiểm soát bằng cách tận dụnghiệu ứng quang điệntrong các tài liệu nhưLithium niobate (Linbo₃), Photonics silicon (SIPH) và Indium Phosphide (INP).
Bằng cách điều chỉnh chính xác pha của sóng quang, các bộ điều biến pha cho phépXử lý tín hiệu kết hợp, mã hóa dữ liệu tốc độ cao và các kỹ thuật đo chính xáctrong các hệ thống dựa trên quang học.
Cấu trúc và nguyên tắc làm việc
MỘTChip điều chế phathường dựa trên mộtCấu trúc ống dẫn sóng tích hợpĐiều đó sử dụnghiệu ứng quang điệnĐể sửa đổi chỉ số khúc xạ của vật liệu. Điều này dẫn đến sự thay đổi chiều dài đường quang, dẫn đến sự dịch pha trong tín hiệu ánh sáng lan truyền.
Nguyên tắc hoạt động chính bao gồm:
Hiệu ứng quang điện: Ứng dụng của một điện áp bên ngoài làm thay đổi chỉ số khúc xạ của ống dẫn sóng, thay đổi pha của ánh sáng truyền.
Giao thoa kế Mach-Zehnder (MZI) hoặc thiết kế dịch chuyển pha: Bộ điều biến pha có thể được thực hiện dưới dạng đơn giảnBộ điều biến ống dẫn sóng đơnhoặc là một phần của mộtCấu trúc MZIcho các sơ đồ điều chế phức tạp hơn.
Kiểm soát pha liên tục và rời rạc: Tùy thuộc vào ứng dụng, sự thay đổi pha có thểtuyến tính, phi tuyến hoặc theo từng bước, cho phép xử lý tín hiệu nâng cao.
Các tính năng chính
Điều chế pha tốc độ cao: Hỗ trợ điều chế cấp độ GHZ cho giao tiếp và cảm biến tốc độ cao.
Mất chèn thấp: Đảm bảo suy giảm tín hiệu tối thiểu trong quá trình điều chế pha.
Băng thông quang học rộng: Hoạt động trên một phạm vi bước sóng rộng, thường là từBăng tần C đến L-ban nhạc(Phạm vi 1550nm) trong các ứng dụng viễn thông.
Độ ổn định cao và tiếng ồn thấp: Cần thiết cho các ứng dụng chính xác nhưGyroscopes sợi quang và giao tiếp lượng tử.
Thiết kế nhỏ gọn và tích hợp: Cho phép tích hợp vàoMạch tích hợp quang tử (ảnh)cho các hệ thống quang mật độ cao.
Ứng dụng
1) Giao tiếp quang học mạch lạc
Được sử dụng trongĐịnh dạng điều chế nâng caochẳng hạn nhưQPSK (khóa thay đổi pha qua hai), DPSK (phím chuyển pha vi sai) và 16QAMđể mã hóa dữ liệu một cách hiệu quả.
Tăng cườngTính toàn vẹn tín hiệu quang họcvìMạng kết nối trung tâm dữ liệu và đường dài.
2) Quang học lượng tử và giao tiếp lượng tử
Cho phép điều khiển pha chính xác choPhân phối khóa lượng tử (QKD), vướng víu lượng tử và điện toán lượng tử.
Cần thiết trongChuẩn bị và thao tác trạng thái lượng tửtrong mạch lượng tử quang tử.
3) Cảm biến sợi quang
Được sử dụng trongCảm biến quang sợi quang, chẳng hạn nhưGyroscopes sợi quang (sương mù) và cảm biến âm học phân tán (DAS), để đo lường độ chính xác cao của các thay đổi môi trường.
Cải thiện độ nhạy trongNhiệt độ, căng thẳng và cảm biến rung độngứng dụng.
4) Photonics vi sóng và xử lý tín hiệu RF
Được sử dụng trongXử lý tín hiệu quang tử RFđể tạo và điều khiển các tín hiệu vi sóng trong radar, giao tiếp vệ tinh và hệ thống chiến tranh điện tử.
Cho phépTay lái chùm điều khiển phatrong ăng-ten mảng theo từng pha.
Ưu điểm so với các bộ điều biến khác
Bảo tồn cường độ tín hiệu: Không giống như bộ điều biến cường độ, bộ điều biến pha không làm giảm sức mạnh của tín hiệu truyền.
Hiệu quả phổ cao hơn: Cho phépCác định dạng điều chế kết hợp nâng caoĐể truyền dữ liệu hiệu quả.
Mạnh mẽ hơn đối với các biến thể môi trường: Cung cấp độ ổn định và độ chính xác cao hơn so với bộ chuyển pha điện tử thuần túy.
Đặc điểm kỹ thuật
| Kiểu | Mục | Giá trị điển hình | Đơn vị | |||
| Quang học | Pha lê | X-cắt Y-Prop LN | - | |||
| Quá trình ống dẫn sóng | Ăn trao đổi proton | - | ||||
| Bước sóng hoạt động | 1550nm ± 20 | nm | ||||
| Mất chèn | 4.0 | DB | ||||
| Sự tuyệt chủng phân cực | ≥ 20 | DB | ||||
| Trở lại tổn thất | -45 | DB | ||||
| Điện | Vπ | 3,5 | V | |||
| Băng thông | DC ~ 300m | Hz | ||||
| Cấu trúc điện cực | Điện tử gộp | |||||
| Trở kháng cổng RF | ~ 1m | Ω | ||||
| Cơ học | Kích thước | Chiều dài × Chiều rộng × Độ dày = 40 × 3 × 1 mm3 | ||||
