Máy cắt tỉa chính xác tự động Tự động hoàn toàn cắt tỉa wafer cắt tỉa chính xác
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Thời gian giao hàng: | 6-8 tháng |
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| kích thước làm việc: | 8 °, φ12 ° | Kích thước công cụ: | 2"-3" |
|---|---|---|---|
| Bàn làm sạch: | 100-300 vòng/phút | trục chính: | Kép 1.2/1.8/2.4/3.0 kW, tối đa 60000 vòng/phút |
| điện áp làm việc: | 3 pha 380V 50Hz | Thông tin thiết bị: | 1550 × 1255 × 1880 mm |
| Làm nổi bật: | Máy cắt chính xác tự động,Máy cắt tỉa chính xác hoàn toàn tự động,Máy cắt tỉa chính xác wafer |
||
Mô tả sản phẩm
Máy cắt tỉa chính xác tự động
Giải pháp hiệu suất cao cho bán dẫn, điện tử và sản xuất chính xác
Máy cắt chính xác tự động được thiết kế để cắt cực kỳ chính xác các vật liệu dễ vỡ như bán dẫn, gốm sứ, thủy tinh và composites.điều khiển đa trục, và các hệ thống tự động đầy đủ, máy này cung cấp độ chính xác và hiệu quả không sánh với các ứng dụng như cắt wafer, cắt bảng linh hoạt FPC và chế biến vi mô.
Ứng dụng chính:
- Tải wafer bán dẫn
- Phân chia nền gốm
- Sản xuất thiết bị y tế
- Điện tử ô tô
- Xử lý thành phần quang học
Ưu điểm chính:
- Cấu hình hai trục cho các tùy chọn năng lượng linh hoạt (1.2/1.8/2.4/3.0 kW) và cắt cực tốc độ cao (lên đến 60.000 rpm).
- Đồng bộ hóa đa trục (trục Y1/Y2, X, Z1/Z2, O) đảm bảo độ chính xác dưới micron và xử lý hình học phức tạp.
- Hệ thống làm sạch hoàn toàn tự động cho sản xuất không có lỗi.
Thông số kỹ thuật
| Parameter | Giá trị |
|---|---|
| Kích thước làm việc | Φ8′′, Φ12′′ |
| Trục chính | Sức mạnh kép: 1.2/1.8/2.4/3.0 kW; Tốc độ tối đa: 60.000 vòng/giờ |
| Kích thước công cụ | 2′′ ′′ 3′′ |
| Trục Y1/Y2 | Độ lặp lại: ±0.0001 mm; Khoảng cách di chuyển: <0,002 mm; Tốc độ: 310 mm/s |
| Trục X | Tốc độ: 0~600 mm/s; Lặp lại: ±0,001 mm |
| Trục Z1/Z2 | Độ lặp lại: ± 0,002 mm; Khoảng cách đi: 0 ∼ 600 mm/s |
| O Trục | góc xoay: ±15°; lặp lại: ±0,001 mm |
| Bàn làm sạch | Tốc độ: 100~300 RPM; Hệ thống giặt hoàn toàn tự động |
| Điện áp hoạt động | 3 pha 380V, 50 Hz |
| Kích thước (L × W × H) | 1550 × 1255 × 1880 mm |
| Trọng lượng | 2100 kg |
Hiệu suất & Chất lượng củaMáy cắt
Kỹ thuật chính xác
- Thành tựu±0.0001 mm khả năng lặp lạitrên trục Y1/Y2 và±0,002 mm trên trục Z1/Z2, đảm bảo chất lượng cạnh nhất quán với tối thiểu các mảnh hoặc vết nứt vi mô.
- Hệ thống hình ảnh tiên tiến và phản hồi lực thích nghi với biến dạng vật liệu và mòn công cụ.
Tốc độ & Hiệu quả
- Vòng trục tốc độ cao (60.000 RPM) kết hợp với chuyển động trục tuyến tính 310 mm / s tối đa hóa thông lượng mà không ảnh hưởng đến độ chính xác.
- Việc tải / thả tự động và làm sạch giảm thời gian chu kỳ bằng 30%.
Độ bền
- Xây dựng mạnh mẽ với thiết kế chống rung động đảm bảo hoạt động 24/7.
- Tuổi thọ của trục được tối ưu hóa cho 8.000 + giờ trong khi sử dụng liên tục.
Ứng dụng

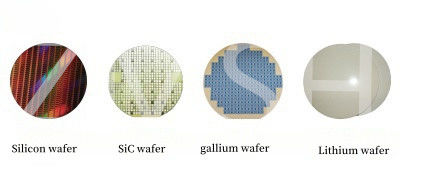

- Máy bán dẫn:Wafer đúc cho chip xuống đến 50μm.
- Thiết bị y tế:Cắt chính xác các vật liệu tương thích sinh học (ví dụ: gốm nhôm).
- Ô tô:PCB linh hoạt và phân biệt các thành phần cảm biến.

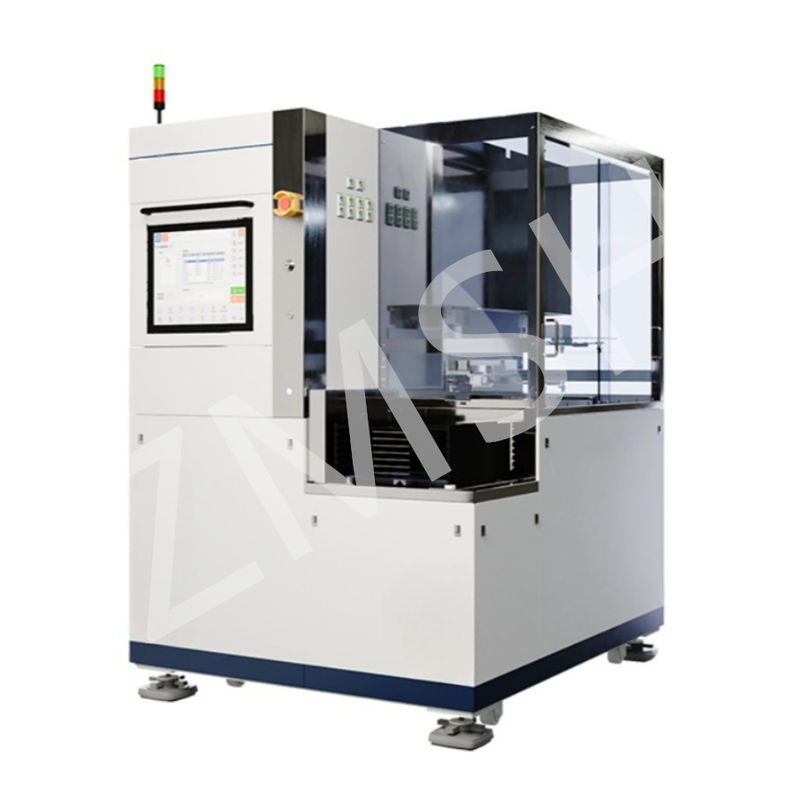

ZMSHMáy cắt chính xác tự động
Câu hỏi thường gặp (FAQ)
Hỏi:Máy này có thể xử lý những vật liệu nào?
A: Nó được thiết kế để cắt các vật liệu dễ vỡ như bán dẫn, gốm sứ, thủy tinh và vật liệu tổng hợp.và các thành phần chính xác cho thiết bị điện tử hoặc thiết bị y tế.
Hỏi:Máy này chính xác đến mức nào?
A:Nó đạt được cắt cực kỳ mỏng với độ chính xác xuống còn 0,0001 mm (mỏng hơn một sợi tóc con người).
Hỏi:Nó cần bao nhiêu năng lượng?
A: Nó chạy với công suất 380V 3 pha tiêu chuẩn (thường trong các thiết lập công nghiệp).
