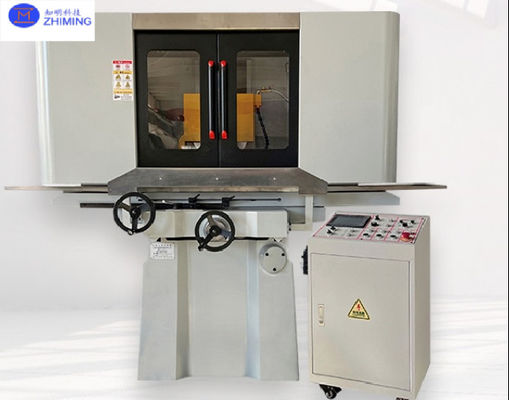

Máy nghiền bề mặt saphir CNC Máy đánh bóng bề mặt chính xác
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | ZMSH |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | Điều chỉnh bàn làm việc: | ± 1 trận8mm |
| Làm nổi bật: | Máy đánh bóng bề mặt chính xác,Máy nghiền bề mặt sapphire,Máy nghiền bề mặt sapphire CNC |
||
Mô tả sản phẩm
Bảng giới thiệu sản phẩm
Các thành phần chính được trang bị các thương hiệu nổi tiếng, đảm bảo sự ổn định và độ bền cao.
Vòng vít quả bóng độ chính xác P3 được áp dụng cho truyền tải, đảm bảo độ chính xác vượt trội.
Các chất đúc sắt xám cấp cao được sử dụng, cung cấp khả năng chống uốn cong và căng thẳng xoắn tuyệt vời.Các bể lọc ba giai đoạn tùy chọn hoặc bộ lọc dây đai giấy có sẵn để duy trì độ sạch của chất lỏng cắt, cải thiện hiệu suất gia công và tuổi thọ công cụ, và giảm ô nhiễm môi trường.
Nguyên tắc hoạt động

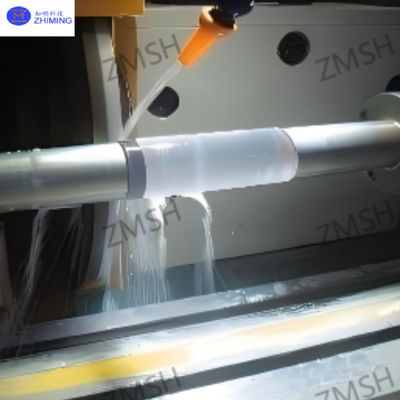

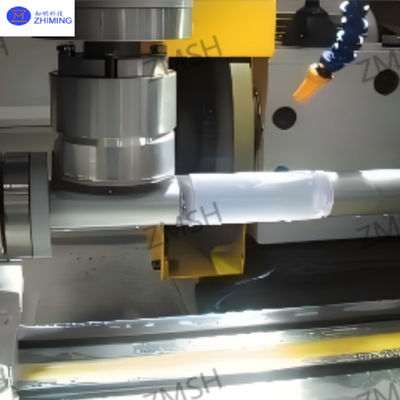

Trong quá trình hoạt động của một máy nghiền saphir, bánh xích quay với tốc độ cao để đánh bóng bề mặt của mảnh làm bằng saphir.Sự tiếp xúc giữa bánh xay và bề mặt sapphire loại bỏ vật liệu dư thừaTrong quá trình chế biến, các thông số quan trọng như tốc độ xoay bánh trượt và tốc độ cấp phải được điều chỉnh chính xác để đảm bảo độ chính xác gia công.Thiết bị này đáp ứng các yêu cầu gia công cho bề mặt phẳng và trơn của vật liệu sapphire.
Thành phần cấu trúc

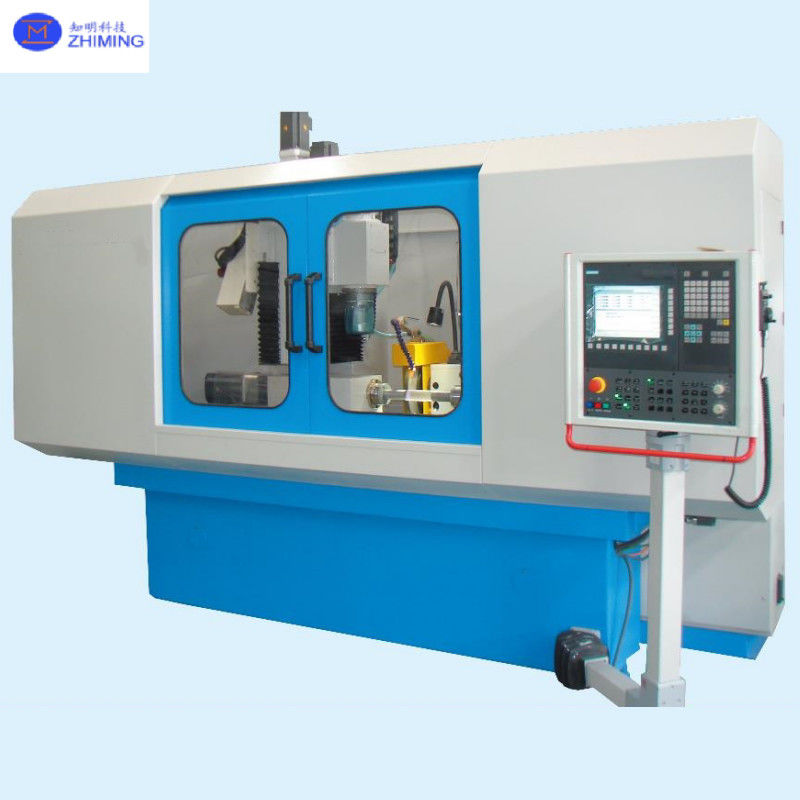

Máy nghiền bao gồm các thành phần như giường, bàn làm việc, đầu bánh nghiền và cột.
-
Giường:Là nền tảng của máy nghiền, hỗ trợ trọng lượng của tất cả các thành phần khác.
-
Bàn làm việc:Được thiết kế để giữ và di chuyển các mảnh làm bằng sapphire trong khi cho phép điều chỉnh vị trí chính xác và chuyển động được kiểm soát.
-
Đầu bánh nghiền:Được trang bị một bánh trượt quay với tốc độ cao để thực hiện loại bỏ vật liệu.
-
Cột:Cung cấp hỗ trợ cấu trúc và kết nối tất cả các thành phần, đảm bảo hoạt động ổn định và chức năng phối hợp để đạt được quá trình nghiền.
Thông số kỹ thuật
| Điểm | Giá trị |
|---|---|
| Khu vực thiết bị | 2.62m (chiều dài) × 1,7m (chiều rộng) × 1,9m (chiều cao) |
| Trọng lượng | 2.62m (chiều dài) × 1.7m (chiều rộng) × 2.1m (chiều cao) |
| Trọng lượng thiết bị | 2 tấn |
| Khu vực bàn làm việc | 600 × 300mm |
| Đi bộ tối đa trên bàn làm việc | 525mm (Tiêu chuẩn) / 725mm (Tăng) |
| Di chuyển tối đa từ trái sang phải | 700mm |
| Chuyến đi phía trước-sau tối đa | 350mm |
| Tốc độ bàn làm việc | 5-25mm/min |
| Điều chỉnh bàn làm việc | ± 1 ‰ 8 mm |
| Kích thước bánh xay | Ø355mm × Ø127mm × 20×40mm |
| Tốc độ xoắn | 1450 RPM (50Hz), 1740 RPM (60Hz) |
| Độ chính xác tuyến tính | ±0,01mm |
| Bề mặt phẳng | ±0,01mm |
Đặc điểm hiệu suất
Máy nghiền có độ chính xác cực kỳ cao, có khả năng đạt được độ chính xác ở mức micron trong chế biến bề mặt sapphire,hoàn toàn đáp ứng các yêu cầu nghiêm ngặt của sản xuất sapphire cao cấp.
-
Hiệu quả nghiền nhanh: Máy hoạt động ở tốc độ nghiền cao, cho phép hoàn thành hiệu quả quá trình chế biến đồ đạc hàng loạt trong thời gian ngắn.
-
Hoạt động ổn định: Được trang bị công nghệ giảm rung, máy đảm bảo hiệu suất trơn tru và nhất quán.giảm tỷ lệ từ chối, và đảm bảo sự đồng nhất về chất lượng sản phẩm.
-
Kiểm soát nâng cao: Điều chỉnh chính xác cho các thông số như tốc độ bánh xe và tốc độ cho ăn được tích hợp liền mạch, đảm bảo kết quả lặp lại và đáng tin cậy.
Ứng dụng
Ngành công nghiệp điện tử
Máy nghiền bề mặt đặc biệt của sapphire được sử dụng để chế biến các thành phần chính xác cao như:vỏ ống kính máy ảnhĐộ chính xác gia công của nó (ví dụ, độ thô bề mặt ≤ 0,2 μm) đảm bảo hiệu suất quang học vượt trội và chất lượng bề mặt của sapphire, trực tiếp nâng cao độ thô của sapphire.độ tin cậyvàtuổi thọcủa các sản phẩm điện tử.
Công nghiệp quang học

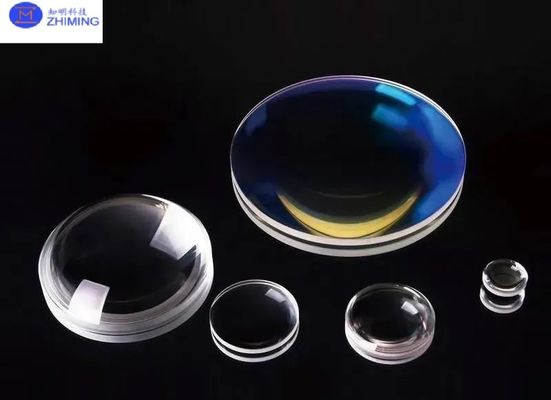

Lý tưởng cho gia công chính xác củaống kính sapphirevàống kínhĐiều này đáp ứng các yêu cầu chất lượng nghiêm ngặt của các hệ thống quang học, đảm bảohiệu suất ổn địnhvànhất quán lâu dàicủa các công cụ.
Câu hỏi và câu trả lời
Q1: Kích thước tối đa của các mảnh sapphire mà máy nghiền này có thể xử lý là bao nhiêu?
A1:Phạm vi đường kính mài: Φ2" đến 12"
Q2: Những lợi thế chính của máy nghiền sapphire đặc biệt này là gì?
A2:
-
Độ chính xác cực cao: đạt được độ thô bề mặt ≤ 0,2 μm và tròn ≤ 0,003 mm, đáp ứng các tiêu chuẩn nghiêm ngặt cho các ứng dụng quang học và điện tử.
-
Hiệu quả cao: Hoạt động với tốc độ tuyến tính bánh xe 35m / s và hỗ trợ xử lý nhanh các mảnh làm việc lớn.
-
Hiệu suất ổn định: Tích hợp công nghệ giảm rung để giảm thiểu rung động hoạt động, đảm bảo tính nhất quán và giảm tỷ lệ từ chối.
Q3: Làm thế nào để máy đảm bảo chất lượng sản phẩm nhất quán?
A3:
-
Kiểm soát chính xác: Các tham số có thể điều chỉnh như tốc độ bánh xe và tốc độ cấp (ví dụ, 0.005mm tối thiểu cấp bàn làm việc) cho phép hoạt động tinh tế.
-
Thiết kế ổn định: Hoạt động rung động thấp và các thành phần cấu trúc cứng (ví dụ như giường sắt đúc cao cấp) làm tăng tính nhất quán máy móc.
