Tổng quan sản phẩm:

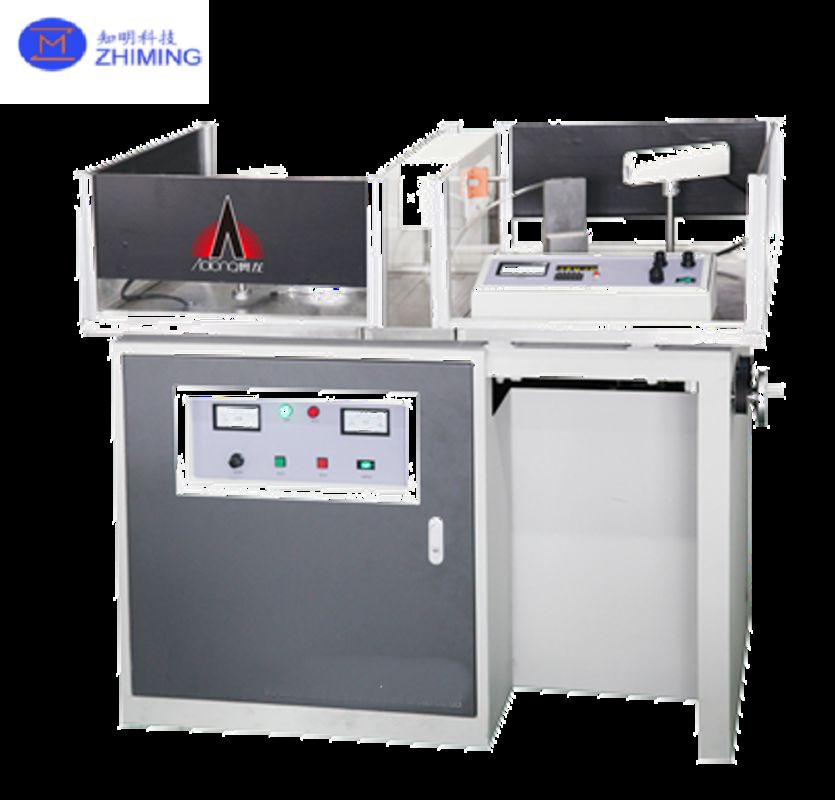

Cái này.Thiết bị định hướng tinh thể tia Xđược thiết kế để sắp xếp chính xác cao của mặt phẳng tham chiếu của các thanh tinh thể đơn bằng công nghệ khuếch tán tia X. Nó có thể sắp xếp mặt phẳng tinh thể chính (thường là mặt phẳng tinh thể)Hệ thống hỗ trợ cả định hướng tiêu chuẩn và tùy chỉnh như C hoặc R,làm cho nó phù hợp với các ứng dụng bán dẫn và xử lý tinh thể khác nhau.

Đặc điểm chính:

• Nền tảng tham chiếu ổn định:
  Máy có một nền tảng cơ sở cứng được gắn vào cấu trúc chính, phục vụ như một tham chiếu ngang trong khi đo.trong khi phía bên trái bao gồm một cơ chế kẹp khóa vít để giữ các vật cố định và tinh thể an toàn tại chỗ.

• Định hướng chính xác củaMáy bay:
  Hệ thống cho phép sắp xếp chính xác cácmặt tham chiếu, với góc θ tiêu chuẩn 18,917 ° (18 ° 55′ 00 ′′).

• Hoạt động thân thiện với người dùng:

  • Định chuẩn thiết bị:Thực hiện bằng cách sử dụng một thanh tinh thể tiêu chuẩn để đảm bảo sắp xếp góc đáng tin cậy.

  • Định vị và quét:Sau khi làm sạch, vật cố định được đặt trên nền tảng và điều chỉnh cho đến khi chùm tia X bức xạ bề mặt hình trụ.

  • Khám phá đỉnh:Cây thanh được xoay chậm trong khi tiếp xúc với tia X. Khi máy đo μA đạt mức đọc tối đa, tinh thể được sắp xếp đúng và khóa tại chỗ.

  • Chuẩn bị nghiền:Các tinh thể được sắp xếp có thể được loại bỏ và chuyển trực tiếp đến một máy nghiền để chế biến bề mặt.

• Điều chỉnh thẳng đứng tự động:
  Hỗ trợ chức năng tự động nâng để điều chỉnh chiều cao thuận tiện trong quá trình đo.

Thông số kỹ thuật:

Ứng dụng:

Hệ thống định hướng tia X này là lý tưởng để sử dụng trong sản xuất tinh thể bán dẫn, bao gồm silicon, sapphire, và các vật liệu hợp chất,khi điều chỉnh tinh thể chính xác được yêu cầu trước khi cắt lát wafer hoặc chế biến bề mặtNó cũng hỗ trợ nghiên cứu và phát triển trong khoa học vật liệu và kỹ thuật tinh thể.

Câu hỏi và câu trả lời Câu hỏi thường gặp

Q1: Những loại tinh thể nào tương thích với thiết bị định hướng tia X này?
A1:Công cụ tương thích với một loạt các vật liệu tinh thể đơn như silicon, sapphire, SiC (silicon carbide), GaN và các chất bán dẫn hợp chất khác.và 6 inch.

Q2: Máy có thể đo định hướng tinh thể khác ngoàimáy bay?
A2:Vâng, ngoàimặt phẳng tham chiếu (θ = 18,917 °), hệ thống có thể được cấu hình để đo các hướng tinh thể khác, chẳng hạn như trục C hoặc trục R, theo yêu cầu của khách hàng.

Q3: Thiết bị được hiệu chuẩn như thế nào?
A3:Việc hiệu chuẩn được thực hiện bằng một thanh tinh thể tiêu chuẩn được chứng nhận. Điều này đảm bảo độ chính xác góc của hệ thống và khả năng lặp lại trước khi xử lý các mẫu sản xuất.

Q4: Quá trình đo là tự động hay thủ công?
A4:Hệ thống kết hợp vị trí và điều chỉnh bằng tay với các tính năng tự động, bao gồm điều khiển màn trập tự động và nâng thẳng đứng, để đơn giản hóa hoạt động và cải thiện hiệu quả.

Q5: Những biện pháp an toàn nào được bao gồm để xử lý bức xạ tia X?
A5:Thiết bị sử dụng ống X quang năng lượng thấp và bao gồm các biện pháp bảo vệ để giảm thiểu tiếp xúc.Người sử dụng nên luôn vận hành thiết bị theo các giao thức an toàn bức xạ tiêu chuẩn và tránh vượt quá giới hạn dòng điện khuyến cáo là 2.0mA.

Q6: Cần bảo trì gì để sử dụng lâu dài?
A6:Điều quan trọng là phải làm sạch thường xuyên thiết bị và nền tảng, và cũng nên kiểm tra định kỳ ống X-quang, máy dò và kết nối điện.Tuổi thọ của ống tia X có thể được kéo dài bằng cách hoạt động trong phạm vi dòng điện an toàn.

Q7: Máy có thể được sử dụng trong môi trường phòng sạch không?
A7:Vâng, thiết kế nhỏ gọn và cấu trúc đóng kín làm cho nó phù hợp cho các ứng dụng trong phòng sạch, miễn là xử lý và bảo trì đúng cách.

Q8: Có tùy chỉnh có sẵn cho các kích thước tinh thể khác nhau hoặc định hướng?
A8:Vâng, hệ thống có thể được tùy chỉnh để hỗ trợ các kích thước tinh thể khác nhau, thiết kế thiết bị đặc biệt hoặc góc định hướng không chuẩn theo yêu cầu.
