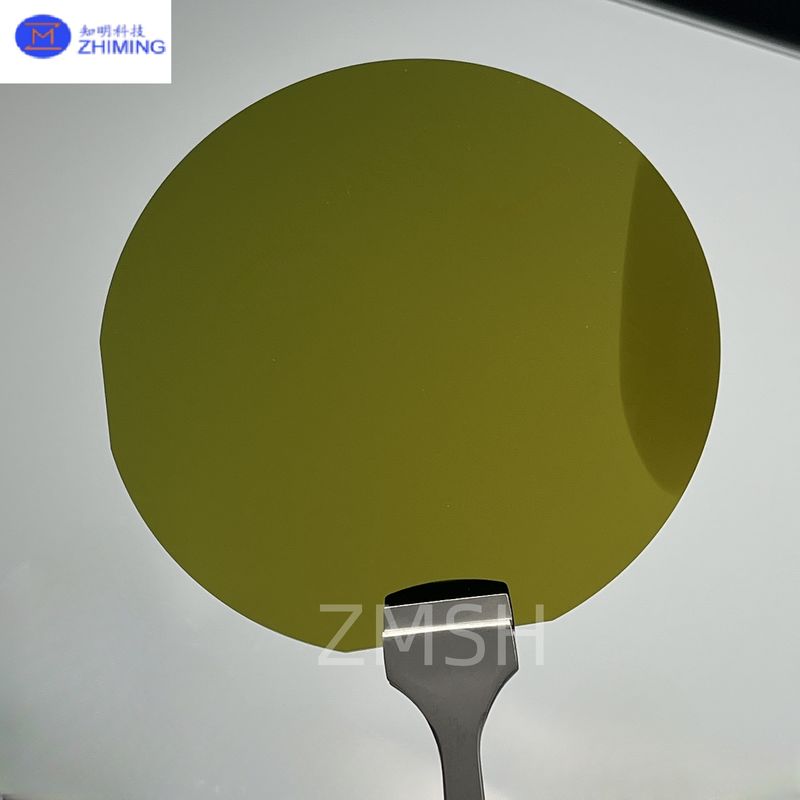

SiC Epitaxial Wafer tổng quan

SiC Epitaxial Wafers hiện đang nổi lên như là yếu tố hình thức tiên tiến nhất trong ngành công nghiệp SiC.8 ¢ Các tấm ván epitaxial SiC cung cấp cơ hội vô song để mở rộng sản xuất thiết bị điện đồng thời giảm chi phí cho mỗi thiết bị.

Khi nhu cầu về xe điện, năng lượng tái tạo, và điện tử công nghiệp tiếp tục tăng lên trên toàn cầu, các wafer đang cho phép một thế hệ mới của SiC MOSFETs, đèn diode,và các mô-đun điện tích hợp có công suất cao hơn, năng suất tốt hơn, và chi phí sản xuất thấp hơn.

Với tính chất băng tần rộng, độ dẫn nhiệt cao và điện áp phá vỡ đặc biệt, các tấm SiC đang mở ra các mức độ hiệu suất và hiệu quả mới trong điện tử công suất tiên tiến.

Làm thế nào SiC epitaxial Wafers được thực hiện

Sản xuất các tấm vỏ SiC đòi hỏi các lò phản ứng CVD thế hệ tiếp theo, kiểm soát tăng trưởng tinh thể chính xác và công nghệ nền siêu phẳng:

1. Sản xuất chất nền
   Các chất nền SiC đơn tinh được sản xuất thông qua các kỹ thuật sublimation nhiệt độ cao và sau đó được đánh bóng đến độ thô dưới nanomet.

2. CVD Tăng trưởng Epitaxial
   Các công cụ CVD quy mô lớn tiên tiến hoạt động ở ~ 1600 °C để lắng đọng các lớp epitaxial SiC chất lượng cao trên các chất nền 8 ′′, với dòng chảy khí và nhiệt độ đồng nhất tối ưu để xử lý khu vực lớn hơn.

3. Thuốc kích thích phù hợp
   Các hồ sơ doping loại N hoặc loại P được tạo ra với sự đồng nhất cao trên toàn bộ wafer 300 mm.

4. Kỹ thuật đo lường chính xác
   Kiểm soát sự đồng nhất, giám sát khiếm khuyết tinh thể và quản lý quy trình tại chỗ đảm bảo tính nhất quán từ trung tâm đến cạnh wafer.

5. Đảm bảo chất lượng toàn diện
   Mỗi wafer được xác nhận thông qua:

   • AFM, Raman, và XRD

   • Bản đồ khiếm khuyết toàn wafer

   • Phân tích độ thô bề mặt và warp

   • Đo tính năng điện

Thông số kỹ thuật

Ứng dụng

 Các wafer epitaxial SiC cho phép sản xuất hàng loạt các thiết bị điện đáng tin cậy trong các lĩnh vực bao gồm:

• Xe điện (EV)
  Các biến tần kéo, bộ sạc trên tàu và các bộ chuyển đổi DC / DC.

• Năng lượng tái tạo
  Máy biến đổi năng lượng mặt trời, máy chuyển đổi năng lượng gió.

• Động cơ công nghiệp
  Động cơ hiệu quả, hệ thống phụ trợ.

• Cơ sở hạ tầng 5G / RF
  Bộ khuếch đại năng lượng và công tắc RF.

• Điện tử tiêu dùng
  Các nguồn cung cấp năng lượng nhỏ gọn, hiệu quả cao.

Câu hỏi thường gặp (FAQ)

1. Lợi ích của 8 ′′ SiC wafers là gì?
Chúng làm giảm đáng kể chi phí sản xuất cho mỗi chip thông qua tăng diện tích wafer và năng suất quá trình.

2Sản xuất 8 ̊ SiC đã trưởng thành như thế nào?
Chúng tôi đang có sẵn bây giờ cho R & D và tăng khối lượng.

3. Có thể doping và độ dày được tùy chỉnh?
Vâng, tùy chỉnh đầy đủ hồ sơ doping và độ dày epi có sẵn.

4. Các nhà máy hiện có có tương thích với 8 ′′ SiC wafers?
Cần nâng cấp thiết bị nhỏ để tương thích đầy đủ 8 ′′.

5Thời gian giao dịch thông thường là bao nhiêu?
6-10 tuần cho đơn đặt hàng ban đầu; ngắn hơn cho khối lượng lặp lại.

6Các ngành nào sẽ áp dụng 8 ̊ SiC nhanh nhất?
Ngành ô tô, năng lượng tái tạo và cơ sở hạ tầng lưới điện.
