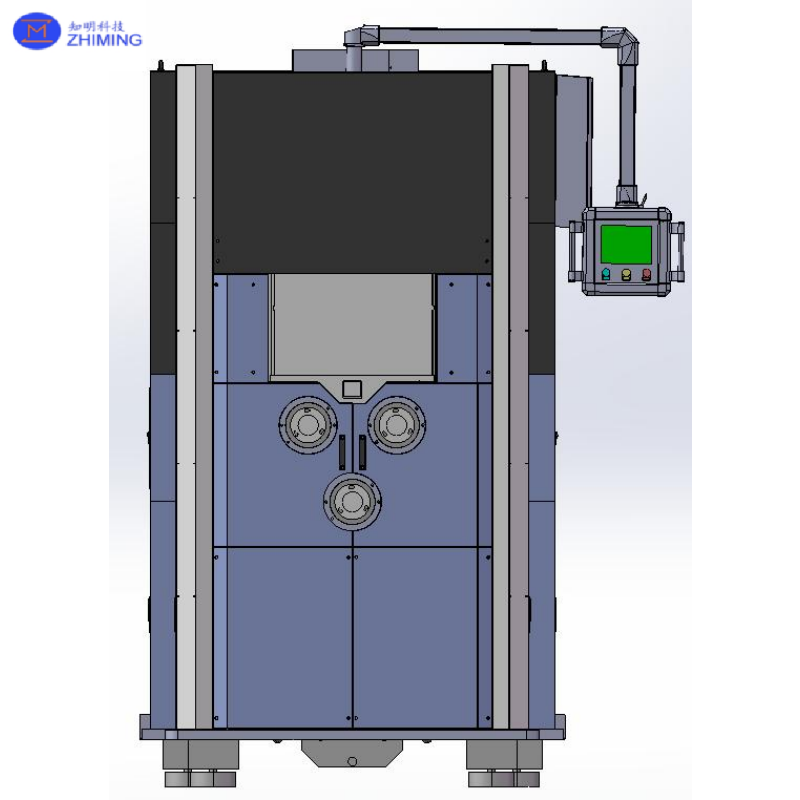

Màn cưa dây chính xác cao JSZ1231D

Tổng quan sản phẩm

JSZ1231D High-Precision Wire Saw được thiết kế cho các ứng dụng cắt chính xác trong ngành công nghiệp bán dẫn. Nó phù hợp với hiệu suất cao,cắt tỉa chính xác cao các thanh bán dẫn và các vật liệu cứng và dễ vỡ khác.

Máy có cấu trúc tích hợp cứng nhắc cao, hệ thống ổ cuộn chính tốc độ cao, điều khiển căng dây chính xác, kẹp phím thủy lực và hệ thống điều khiển ổn định.Nó hỗ trợ một tốc độ dây tối đa lên đến 2, 200 m / min, độ chính xác cắt ± 0,01 mm và độ dày lát tối thiểu dưới 0,05 mm, làm cho nó phù hợp với chế biến wafer bán dẫn, nơi độ chính xác, ổn định,và sử dụng vật liệu là rất quan trọng.

Thông số kỹ thuật chính

• Kích thước tối đa của mảnh: W90 × H220 × L450 mm
• Chiều dài tối đa của mảnh làm việc: 450 mm
• Tốc độ dây tối đa: 2.200 m/min
• Công suất lưu trữ dây tối đa: 100 km
• Phạm vi đường kính dây: 0,014 ∼0,1 mm
• Phạm vi điều chỉnh căng dây: 0 ¢ 15 N
• Động cơ cấp: ≤220 mm
• Tốc độ cấp cắt: 0,01 5 mm/min, điều chỉnh
• Tốc độ cấp nhanh: 200 mm/min
• Capacity of slurry tank: 300 L
• Kẹp phần làm việc: Kẹp thủy lực tự động
• Tốc độ xoay chính tối đa: <4.500 vòng/phút
• Độ kính cao nhất của cuộn chính: Ø160 mm
• Các cuộn chính: 3 bộ + 3 bộ phụ tùng
• Chế độ cắt: Nạp xuống
• Chế độ chạy dây: Hoạt động ngược hoặc một chiều
• Nguồn cấp điện: Ba pha bốn dây AC 380V ± 10%, 50/60 Hz
• Kích thước máy: khoảng L1750 × W1600 × H2900 mm
• Trọng lượng máy: khoảng 8 tấn

Ưu điểm chính

Máy sử dụng một thiết kế cấu trúc nhỏ gọn với một dấu chân tương đối nhỏ.trong khi cơ sở sử dụng một cấu trúc đúc tích hợp để cải thiện độ cứng tổng thể và ổn định hoạt động lâu dài.

Tất cả các hệ thống truyền động chính đều sử dụng cấu trúc truyền động trực tiếp, giúp giảm lỗi truyền tải và mài mòn cơ học trong khi cung cấp tiếng ồn hoạt động thấp hơn và độ chính xác truyền động cao hơn.

Mỗi một trong ba con lăn chính được điều khiển độc lập bởi một động cơ truyền động trực tiếp.giúp giảm vỡ dây cũng như mòn rãnh cuộn và tiêu thụ dây.

Máy có khoảng cách trục rút ngắn khoảng 270 mm, giúp cải thiện sự ổn định của dây trong khi cắt và giúp tăng năng suất cắt trong khi giảm thời gian cắt và tiêu thụ dây.

Phát hiện vỡ dây hai bên cải thiện độ nhạy báo động.Hệ thống điều khiển điện cũng bao gồm bảo vệ mất điện để giúp giảm vỡ dây và phế liệu đồ làm việc gây ra bởi sự gián đoạn điện bất ngờ.

Với tốc độ dây tối đa là 2.200 m / phút và kiểm soát căng thẳng chính xác, máy này phù hợp với các quy trình cắt dây mịn trong khi duy trì hoạt động dây ổn định.

Độ chính xác cắt có thể đạt đến ± 0,01 mm, trong khi độ dày lát tối thiểu là dưới 0,05 mm, đáp ứng các yêu cầu của việc cắt lát wafer bán dẫn chính xác cao.

Các thành phần hệ thống chính

Máy chủ yếu bao gồm:

• Đơn vị cuộn dây để cung cấp và lưu trữ dây
• Đơn vị băng qua dây để mở lỏng mượt mà và lắp lại đồng đều
• Đơn vị điều khiển căng thẳng để duy trì căng thẳng dây ổn định
• Hệ thống bánh xe hướng dẫn để hướng dẫn dây chính xác và trơn tru
• Đơn vị trục chính và cuộn dây cho cắt tỉa chính xác
• Đơn vị cung cấp cho việc cố định và điều khiển chuyển động cắt vật làm việc
• Máy trao đổi nhiệt để điều khiển nhiệt độ chất lỏng cắt
• Hệ thống bùn và làm mát
• Tủ điều khiển điện
• Giao diện người máy để thiết lập tham số, hoạt động và giám sát trạng thái

Các tiêu chí chính xác và chấp nhận

• Dòng chảy cuộn chính: ≤0,02 mm
• Dòng chảy quang của bề mặt thu nhỏ của hộp trục: ≤0,005 mm
• Dòng chảy trục của trục trục: ≤0,005 mm
• Tỷ lệ tiếp xúc giữa nón trục trục và lỗ trục trục: ≥ 70%
• Độ thẳng của nguồn cấp thẳng: ≤0,005 mm/150 mm
• Vòng xoắn dây: Ít hơn 5 vòng mỗi mét
• Động lực của trục cung cấp/nhặt: ≤ 5 m/s2
• Dòng chảy bánh xe cung cấp / hấp thụ: ≤0,15 mm

Môi trường hoạt động

• Nhiệt độ môi trường xung quanh được khuyến cáo: 18°C-28°C
• Độ ẩm tương đối: ≤75%
• Động lực môi trường: ≤ 0,5G
• Nhiệt độ nước làm mát: 11 ± 1°C
• Dòng chảy nước làm mát: 2050 L/min
• Áp suất nước làm mát: 0,2 ≈ 0,4 MPa
• Khả năng làm mát cần thiết: ≥ 5 kW
• Tiêu thụ năng lượng thực tế của máy: khoảng 5 kWh

Ứng dụng

Máy chủ yếu được sử dụng để cắt tỉa chính xác các tấm bán dẫn và các vật liệu cứng và dễ vỡ khác. Nó đặc biệt phù hợp với các ứng dụng đòi hỏi cắt tỉa mỏng,độ chính xác cắt cao, hoạt động dây ổn định, vỡ dây thấp và cải thiện việc sử dụng vật liệu.

Mô tả sản phẩm ngắn cho trang web / danh mục

JSZ1231D Cây cưa dây chính xác cao

Được thiết kế để cắt các wafer bán dẫn chính xác, JSZ1231D hỗ trợ đường kính dây mịn từ 0,014 đến 0,1 mm và tốc độ dây tối đa 2.200 m / phút.Máy cuộn chính tự động, kiểm soát căng thẳng chính xác và kẹp thủy lực tự động cung cấp hiệu suất cắt ổn định và chính xác.

Máy hỗ trợ các mảnh làm việc lên đến 450 mm chiều dài, đạt được độ chính xác cắt ± 0,01 mm và có thể sản xuất lát mỏng hơn 0,05 mm.chất lỏng cắt có nhiệt độ điều khiển, và một hệ thống điều khiển điện ổn định làm cho nó phù hợp với chế biến chất liệu bán dẫn đáng tin cậy và hiệu quả.
